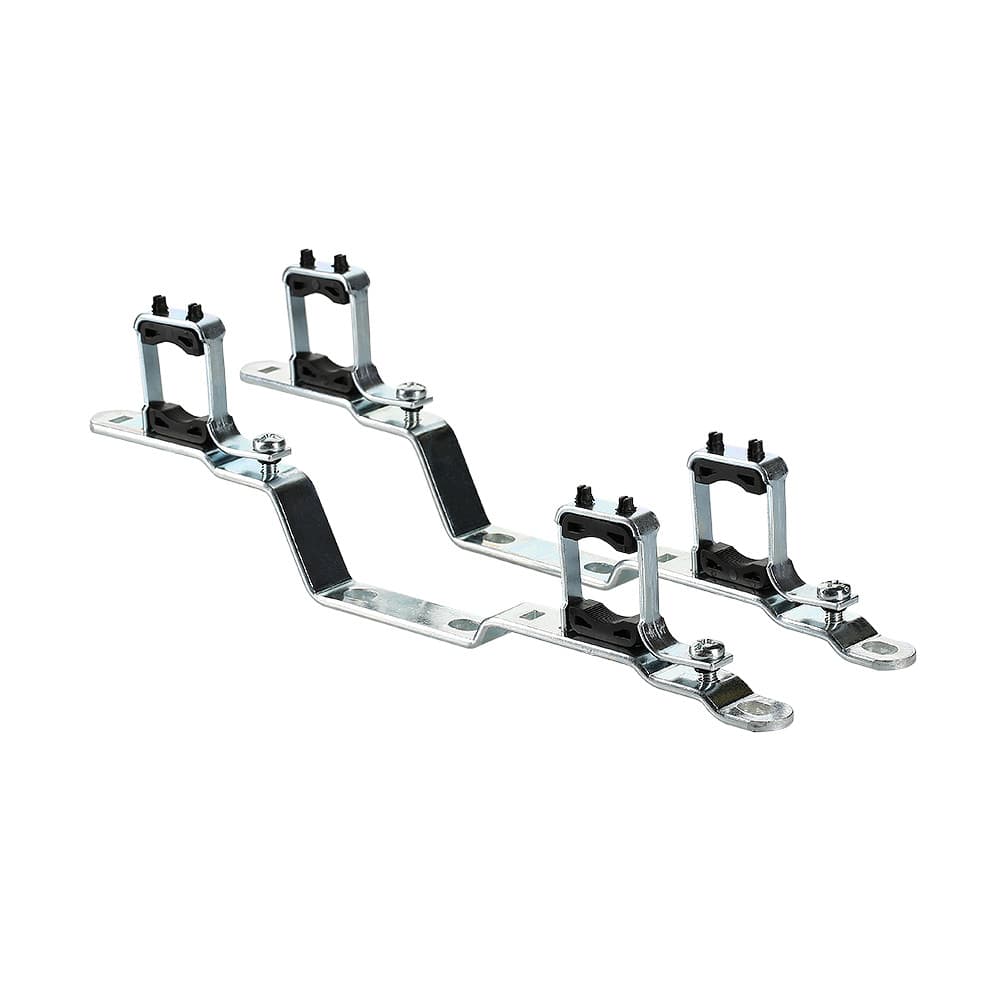

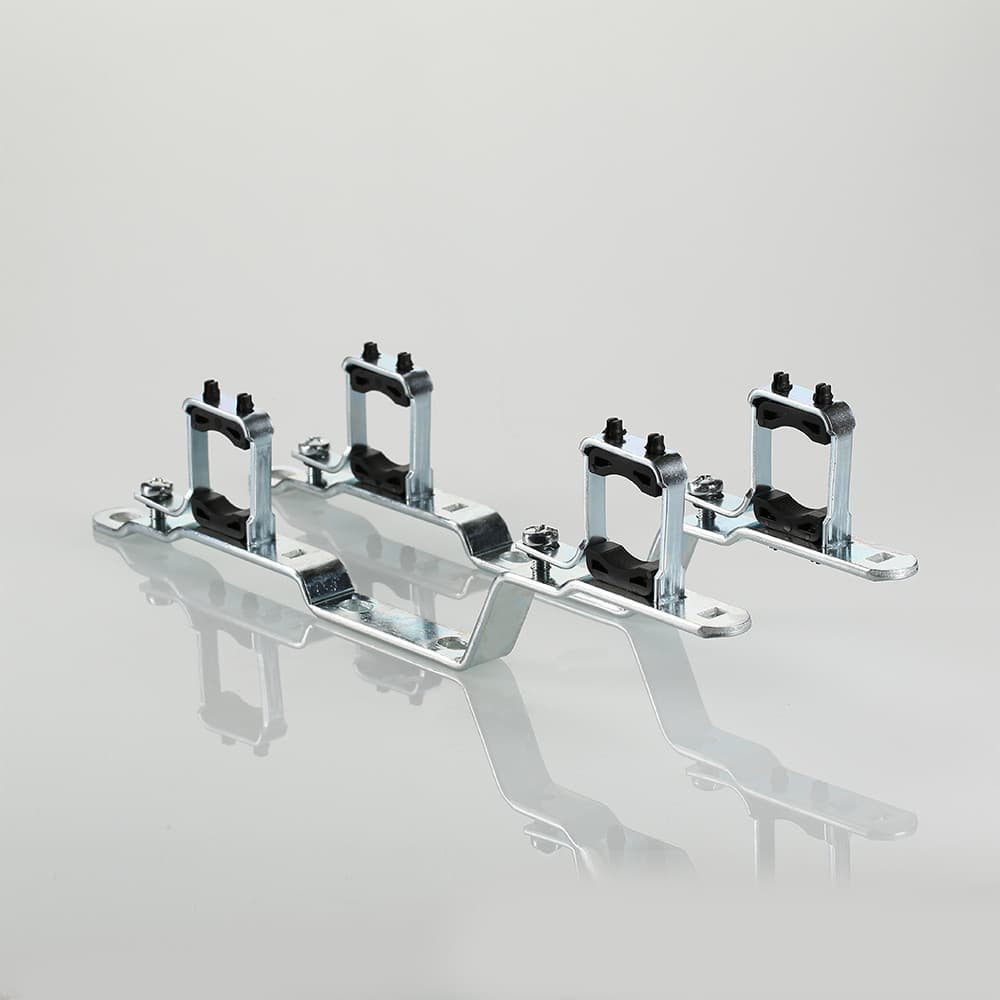

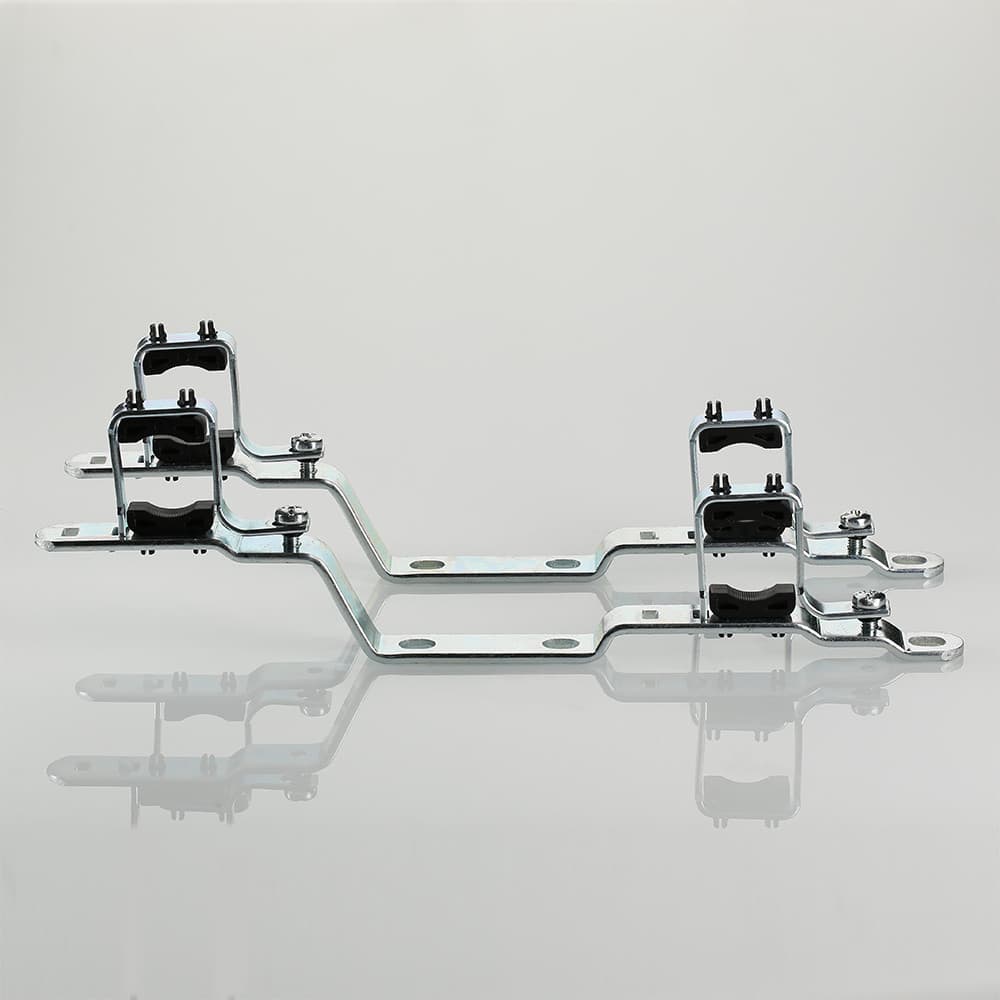

Набор коллекторных кронштейнов VTc.IV130 для компактного размещения коллекторов VTc.500.N, VTc.500.NE, VTc.560.N, VTc.560.NE диаметром 1" подающей линии и обратки. Монтаж оснащения производится путем закрепления к несущей стене посредством дюбель-гвоздей.
Модификация изделия
В каталоге коллекторные кронштейны имеют артикул VTc.IV130.N.0600. Набор спецкрепежей производится под итальянским брендом Valtec.
Конструктивные особенности
Комплектация коллекторных кронштейнов отличается полнотой сборки, в которую входят следующие технические составляющие:
- Скоба стальная с анодированной обработкой, исключающей преждевременный коррозионный износ – (2 шт.).
- Хомуты стальные – (4 шт.).
- Полимерные накладки под хомуты (материал EPDM) – 4 шт.).
- Винты для фиксации хомутов – (4 шт.).
На скобах выполнены отверстия продолговатой формы на случай подгонки монтируемых коллекторов по межосевому расстоянию. Полимерные накладки хомутов исключают какое-либо движение собранной конструкции коллекторов, а также уберегает от нежелательных царапин их поверхности, обработанные антикоррозионным составом.
Преимущества и отличительные особенности
- Длительность эксплуатационного срока службы – минимум 84 месяца.
- Экономит пространство. Свойство важно при дефиците площади хозяйственного помещения.
- Возможность точного размещения коллекторов обратки и прямой друг относительно друга.
- Оперативность и сокращение сроков непосредственного монтажа теплоузла.
- Простой принцип фиксации, которым овладеет даже начинающий слесарь-монтажник.
Технические характеристики
- Стяжка коллекторов диаметром 1 дюйм.
- Разнос осей коллекторов - 200 мм.
- Разнос по глубине – 32 мм.
- Толщина скоб – 3 мм.
- Толщина хомутов – 1 мм.
- Полная длина скоб – 316 мм.
С набором коллекторных кронштейнов идет паспорт-инструкция от Valtec с вложенным талоном гарантии исполнения изделия.
Основные характеристики VTc.IV130.N.0600 |
|
Диаметр | 1" |
Разнос коллекторов по глубине | 32 мм |
Тип фитинга | кронштейн |
Материал корпуса | сталь |
Межосевое расстояние (мм) | 200 мм |
Применение | ля компактного размещения коллекторов VTc.500.N, VTc.500.NE, VTc.560.N, VTc.560.NE |
Страна производитель | Италия |
Гарантия от производителя | 84 месяца официальной гарантии |
