Для практичного и добротного сопряжения отдельных узлов, технических элементов, итальянской компанией «Valtec» разработан ряд специальных соединительных приспособлений. При создании различных конфигураций разводки отопительной системы, профессиональными монтажниками используются ниппели VT.0606.0. В частности, соединители предназначаются для стыковки насосно-смесительных узлов моделей «Dual», «Combi» с коллекторными гребенками модификаций 596 EMNX, 594 EMNX.
Модификация изделия
В каталоге специализированной монтажной продукции под брендом «Valtec» ниппелю сдвоенному присвоен артикул VT.0606.0. Изделие – обязательный элемент при подсоединении байпасных групп VT.0667.T, VT.0666 в составе теплового узла.
Конструктивные особенности

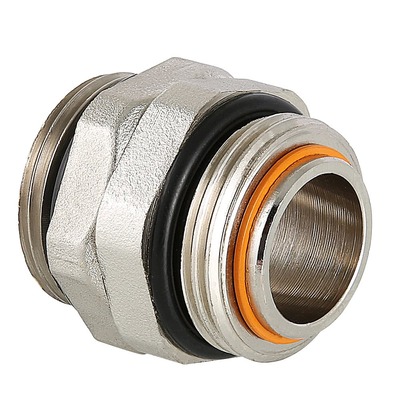

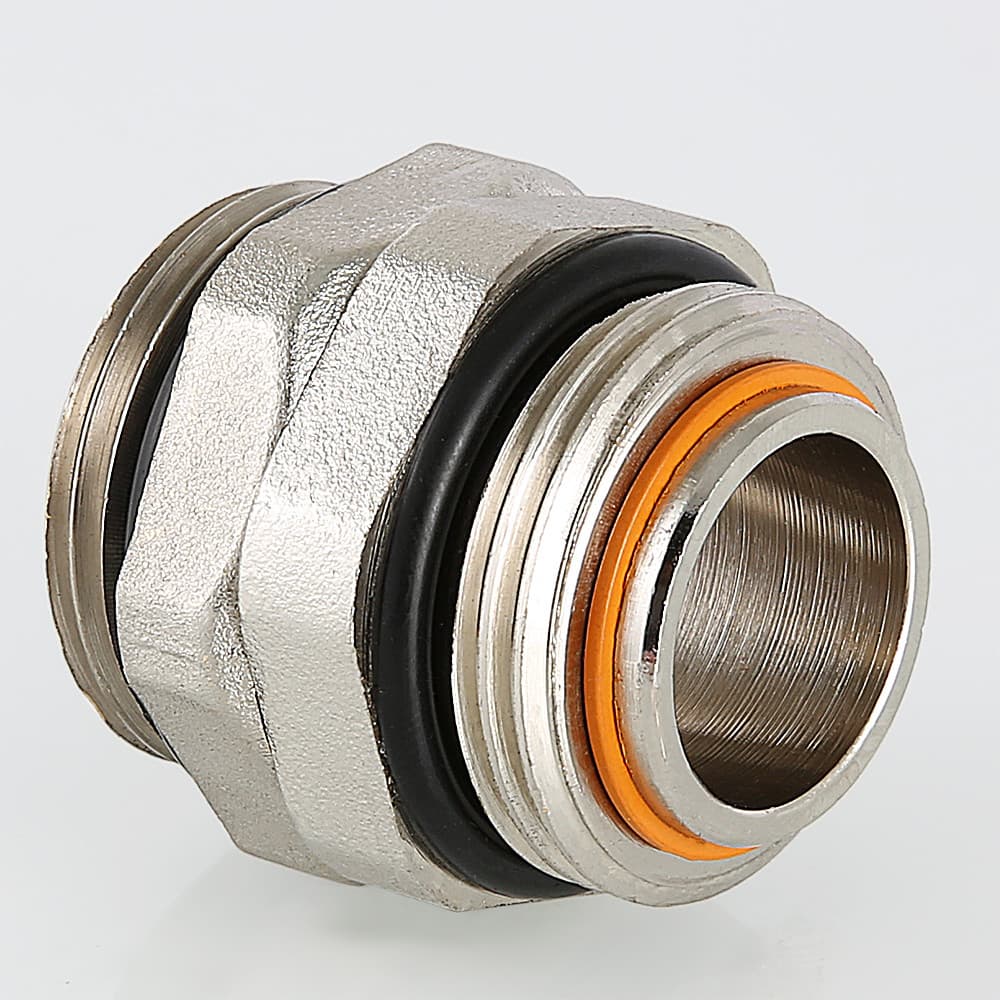

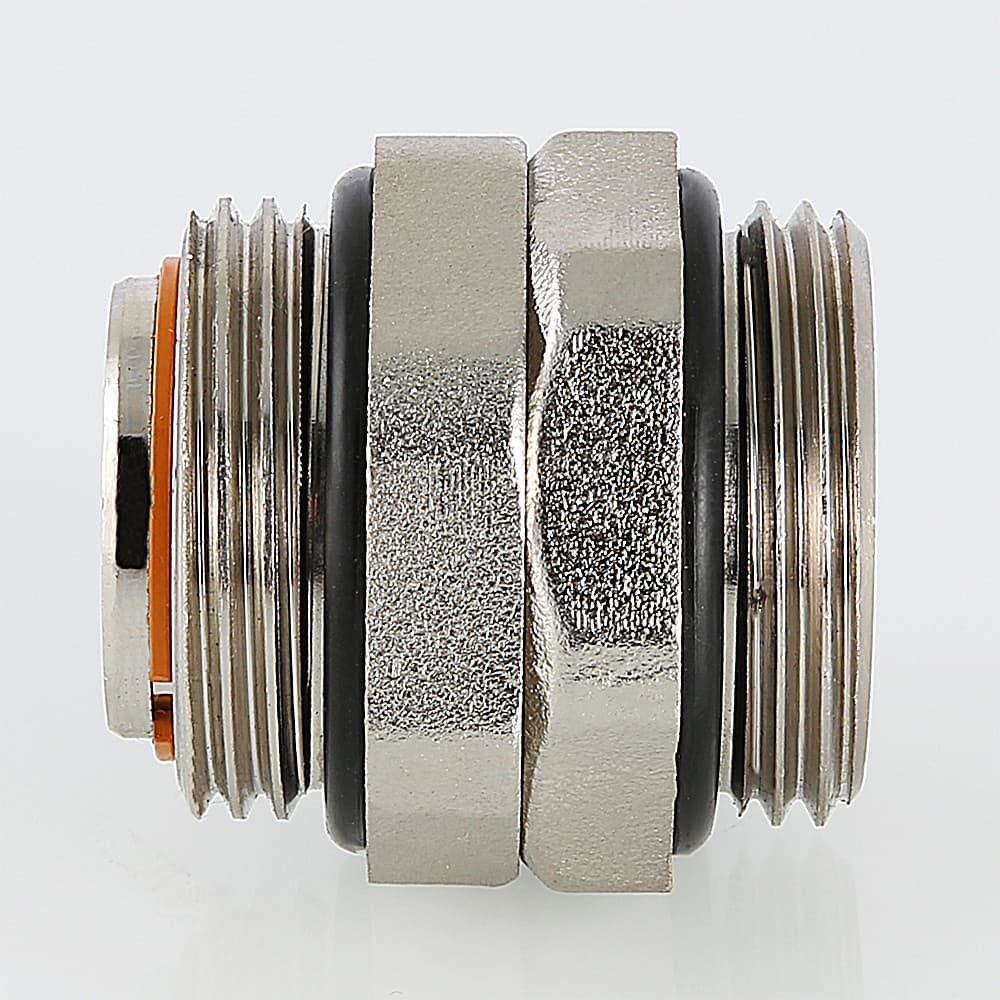

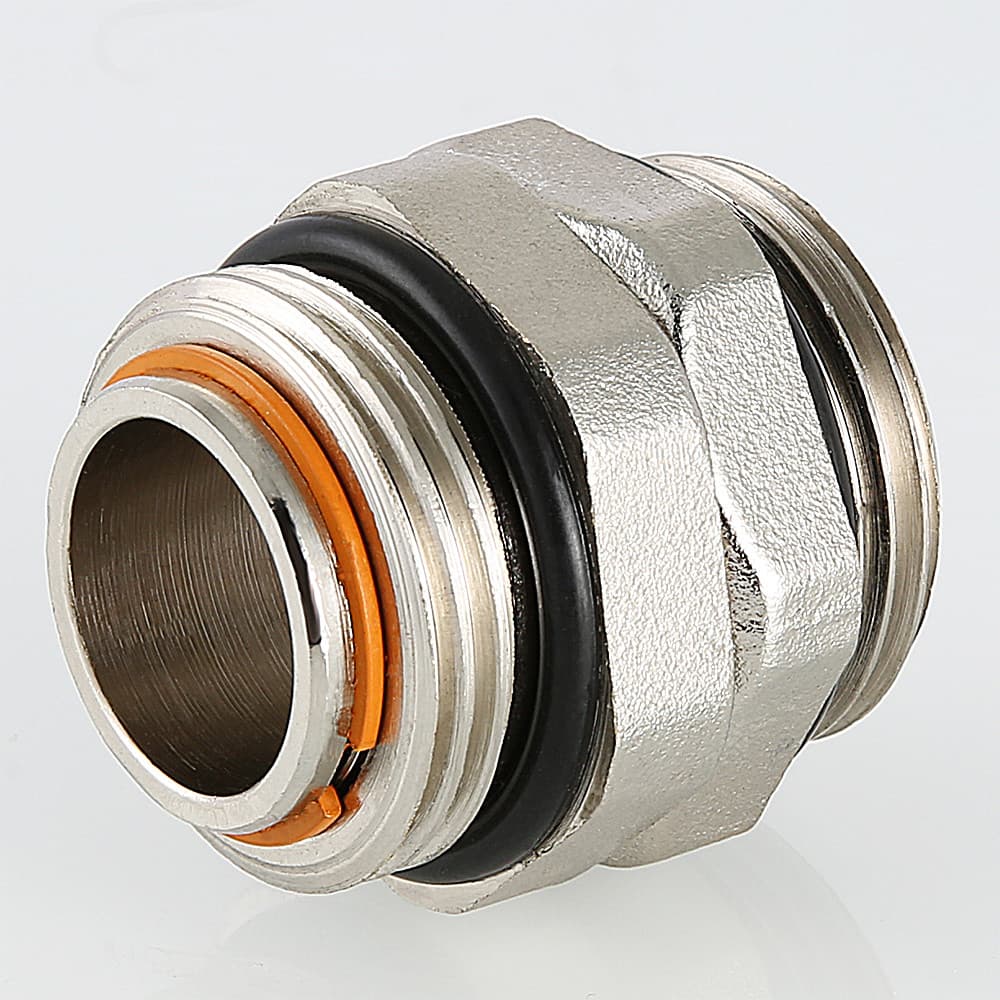

VT.0606.0 сдвоенного типа. Приспособление выполнено с применением латуни (марка металла CW617N). Изделие с двойной резьбой для оперативного сопряжения двух технических элементов в составе отопительного узла. Количество витков в каждом резьбовом соединении 3 (для надёжности сопряжения). Наличие шестигранных шайб для стыковки ниппеля в обе стороны.
В VT.0606.0 добавлено по одному уплотнительному элементу в виде резиновых колец, что создает требуемую герметизацию в месте сопряжения.
Преимущества и отличительные особенности
- Длительность эксплуатационного срока службы.
- Быстрое проведение стыковки между элементами.
- Нет необходимости применять дополнительные расходные уплотнительные материалы (пакля, герметики, фум-лента).
- Для работы с ниппелем требуется использовать ключ рожкового типа. У компании Valtec есть подобное монтажное приспособление модели VT.AC.671.
Технические характеристики
Габариторазмеры:
- Длина общая - 45 мм.
- Ширина сдвоенных шайб - 20 мм.
- Диаметр резьб по обе стороны - 1 дюйм.
Изделие VT.0606.0 возможно к применению при следующих параметрах отопительной системы:
- Верхний температурный предел теплоагента - до 120 градусов.
- Предельно допустимое давление теплоагента - до 15 кгс/см2.
Основные характеристики VT.0606.0.06 |
|
Диаметр | 1"x1" |
Резьба | наружная |
Тип фитинга | ниппель |
Исполнение | равнопроходной |
Материал корпуса | никелированная латунь |
Максимальное рабочее давление | 15 бар |
Максимальная температура | 120 °С |
Применение | для соединения коллекторных блоков VTc 594 EMNX и 596 EMNX между собой, с насосно-смесительными узлами COMBI и DUAL, байпасными группами VT.0666, 0667, 0668 |
Страна производитель | Италия |
Гарантия от производителя | 84 месяца официальной гарантии |
