Фитинги VTc.709 необходимы для стыковки труб из сшитого полиэтилена 16 мм с выводами на коллекторе отопительного блока. Использование данных изделий позволяет обойтись без использования стальных труб с традиционной сварочной стыковкой.
Модификация изделия
В торговом каталоге соединитель имеет артикул VTc.709. Производством подобных фитингов занимается итальянская компания Valtec.
Конструктивные особенности
Соединитель VTc.709.N прост в применении. Алгоритм действий присоединения фитинга к трубе следующий:
- Надеть на трубу гайку накидную.
- Вставить гильзу в трубу до полимерного уплотнения.
- Накинуть С-образное кольцо на конец трубы.

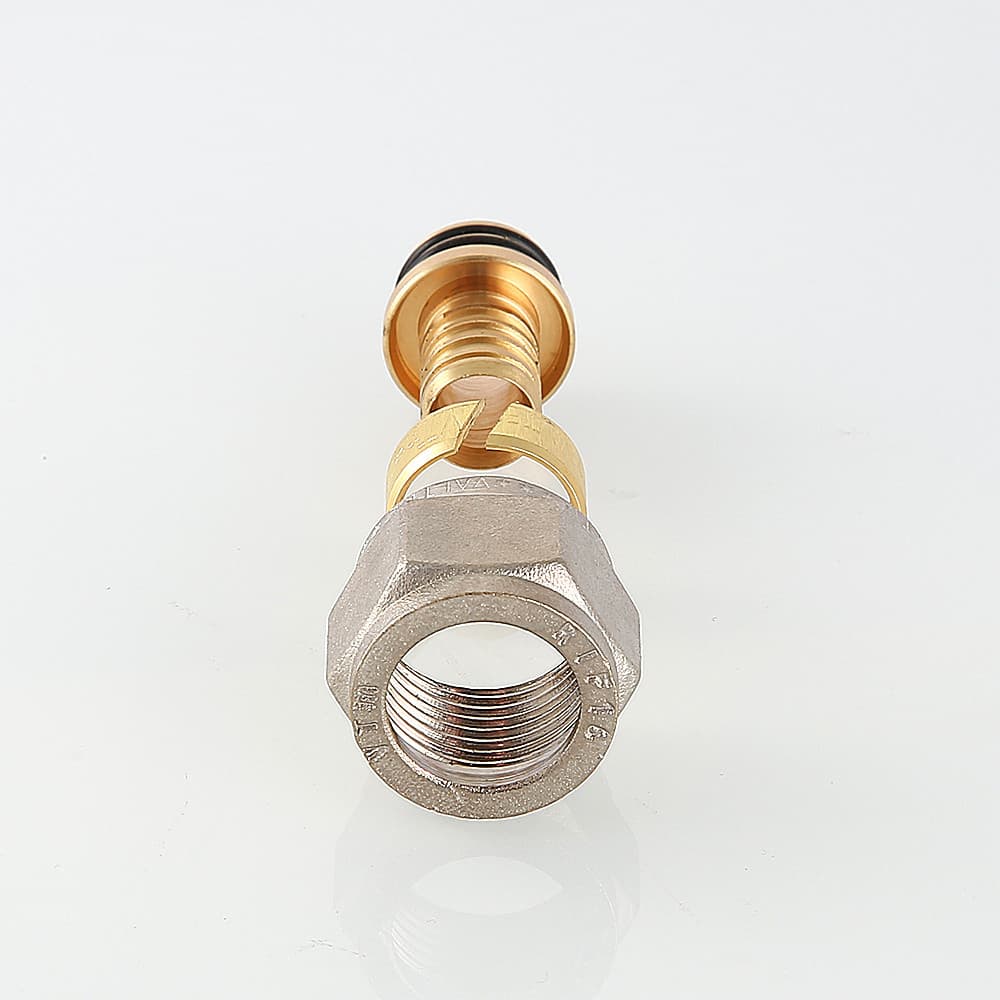

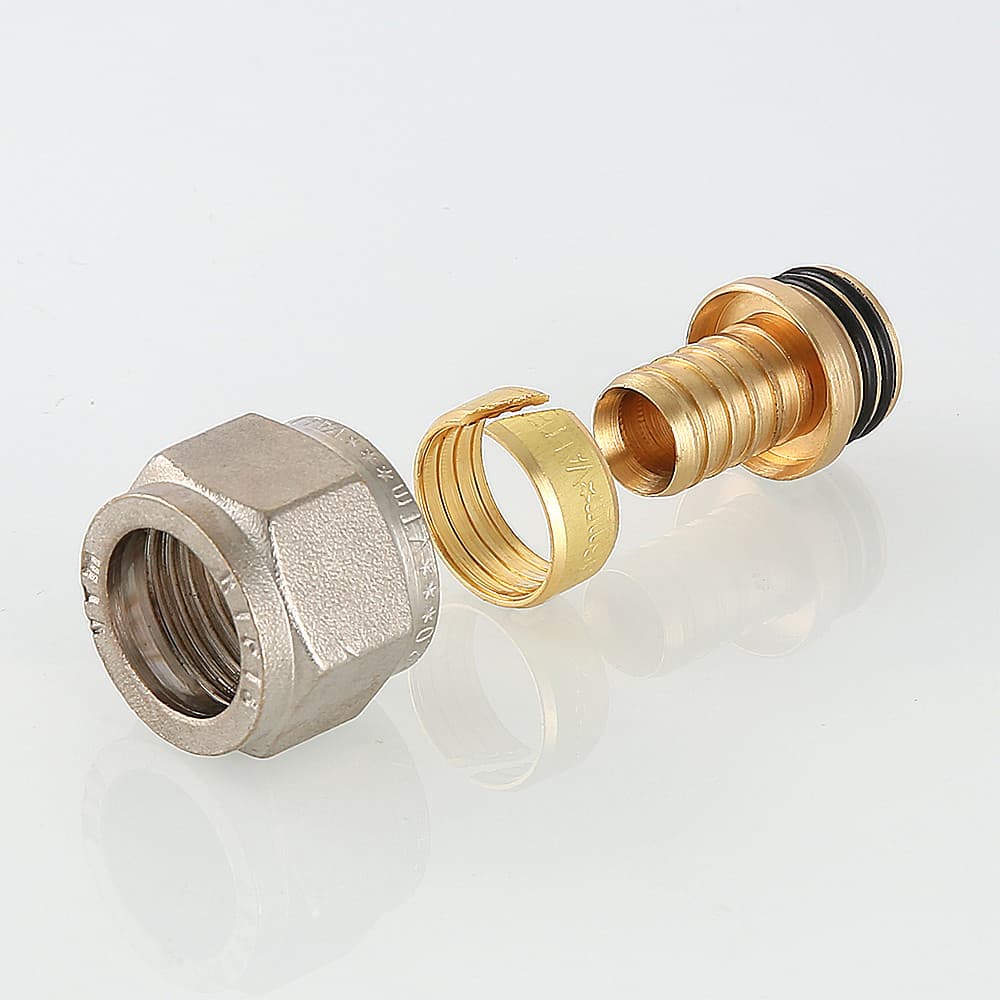

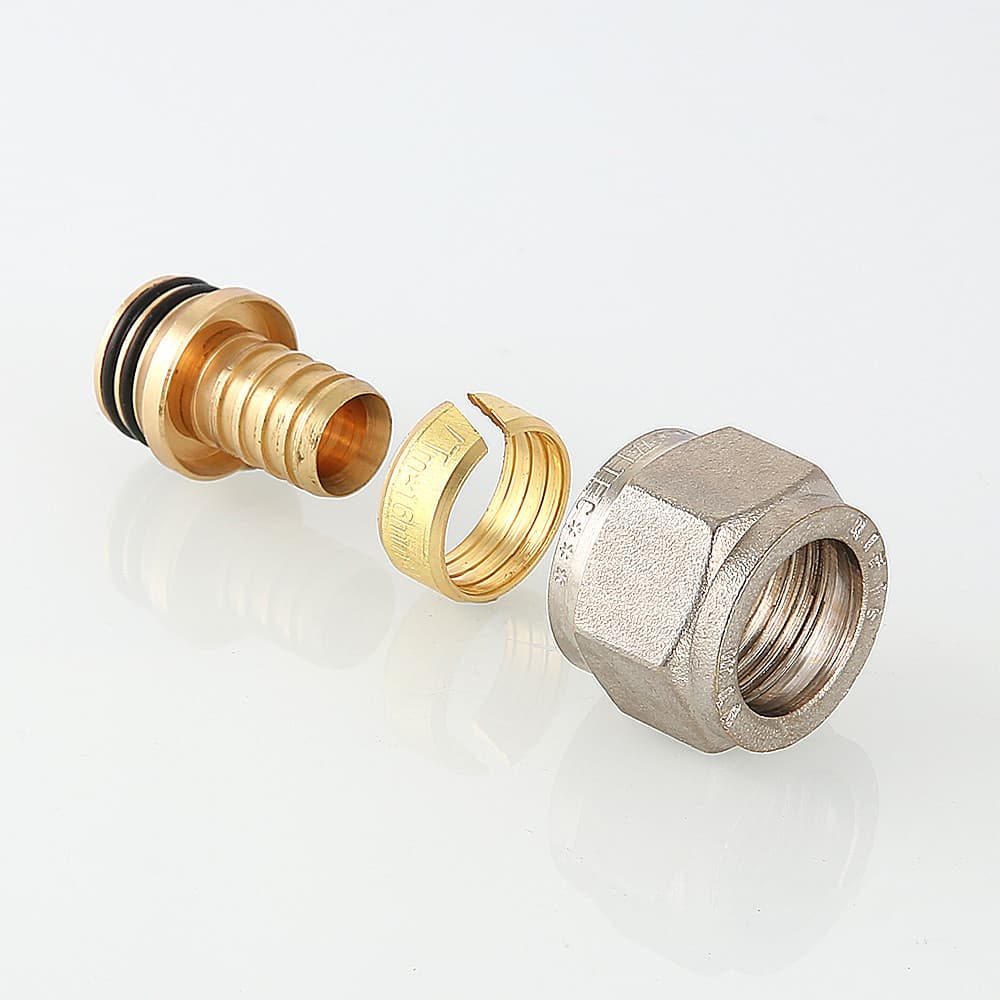

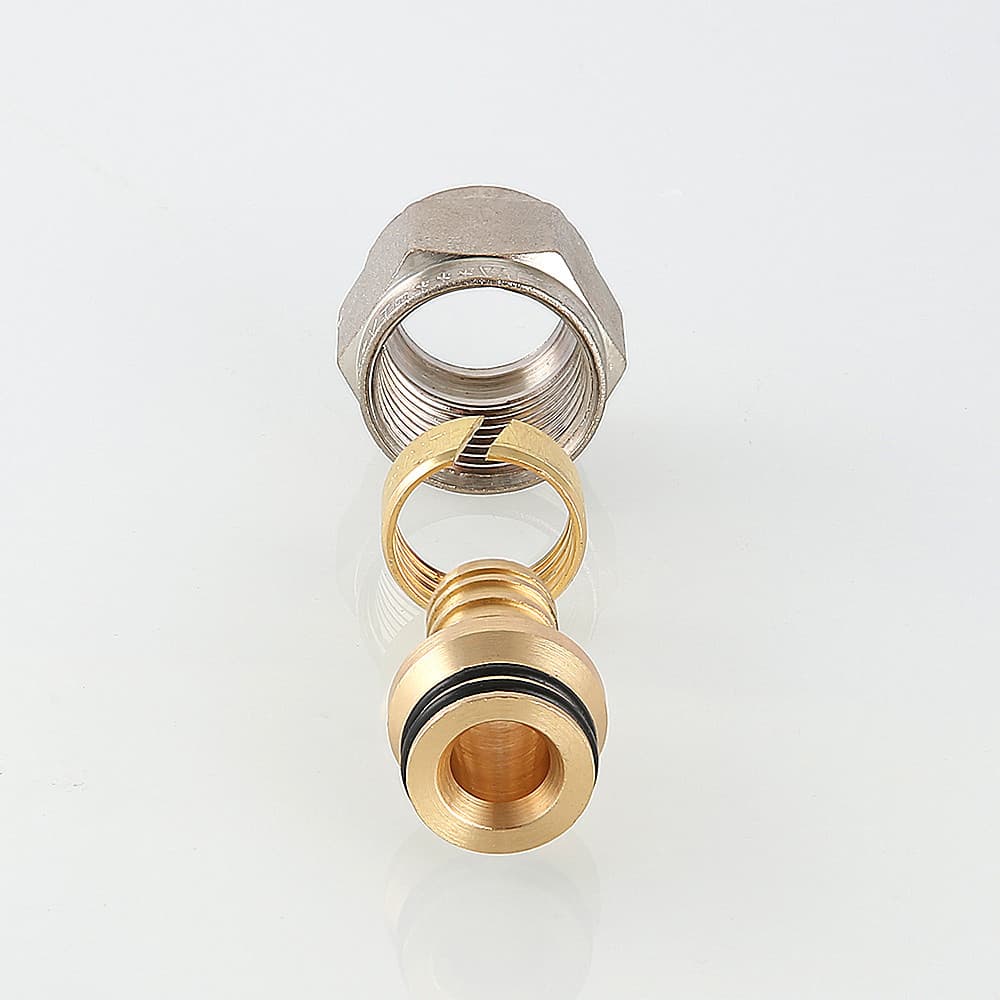

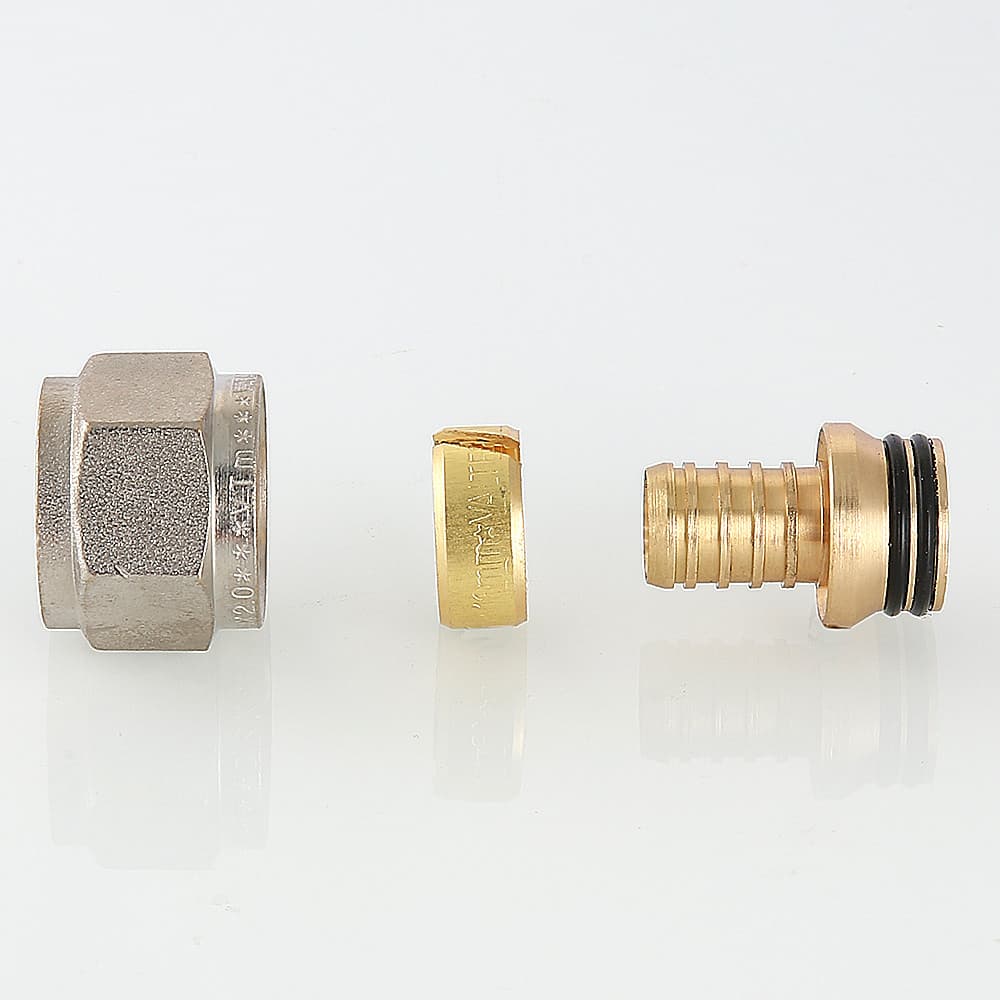

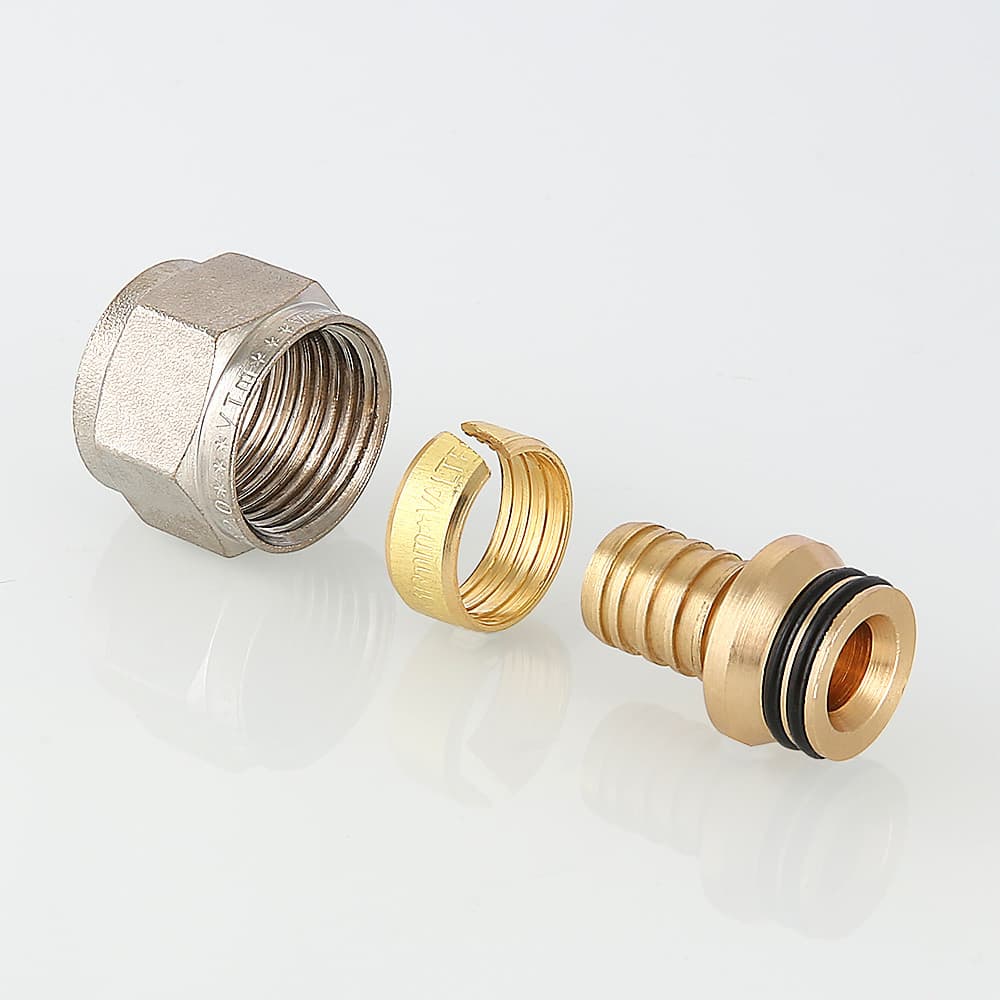

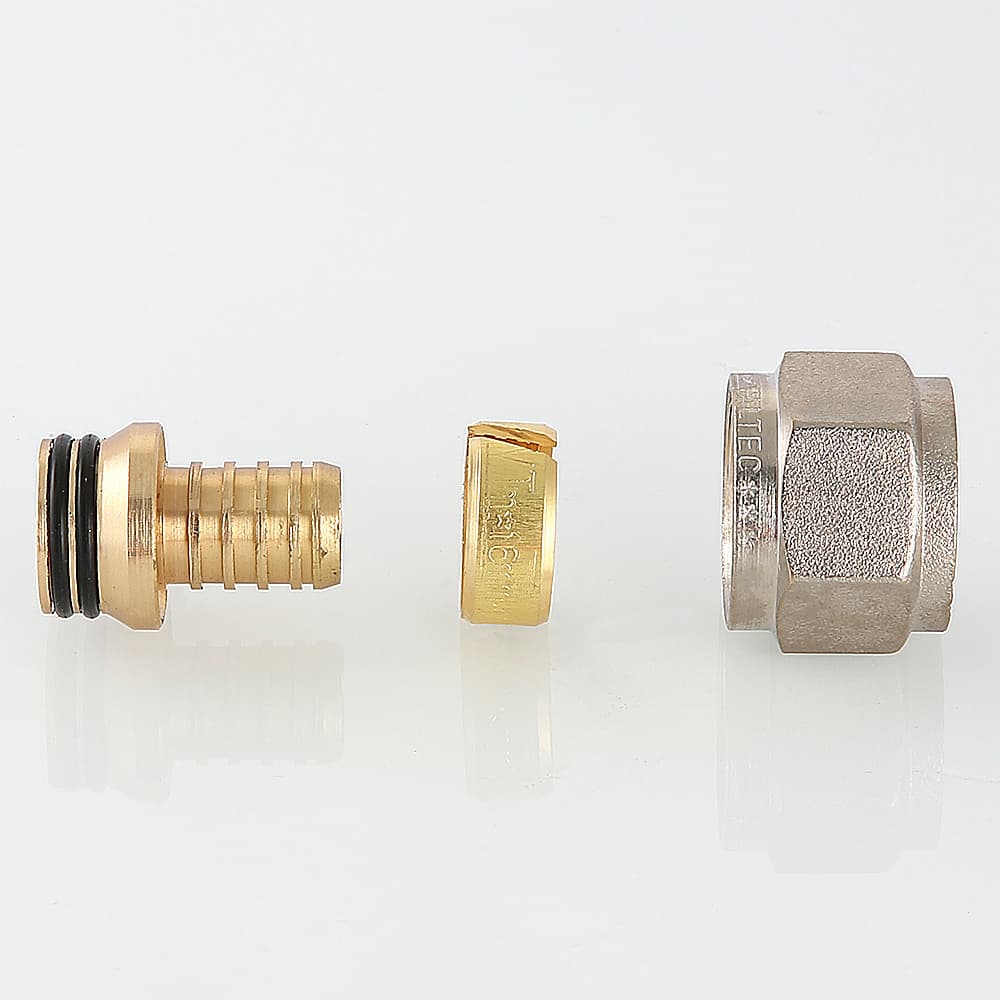

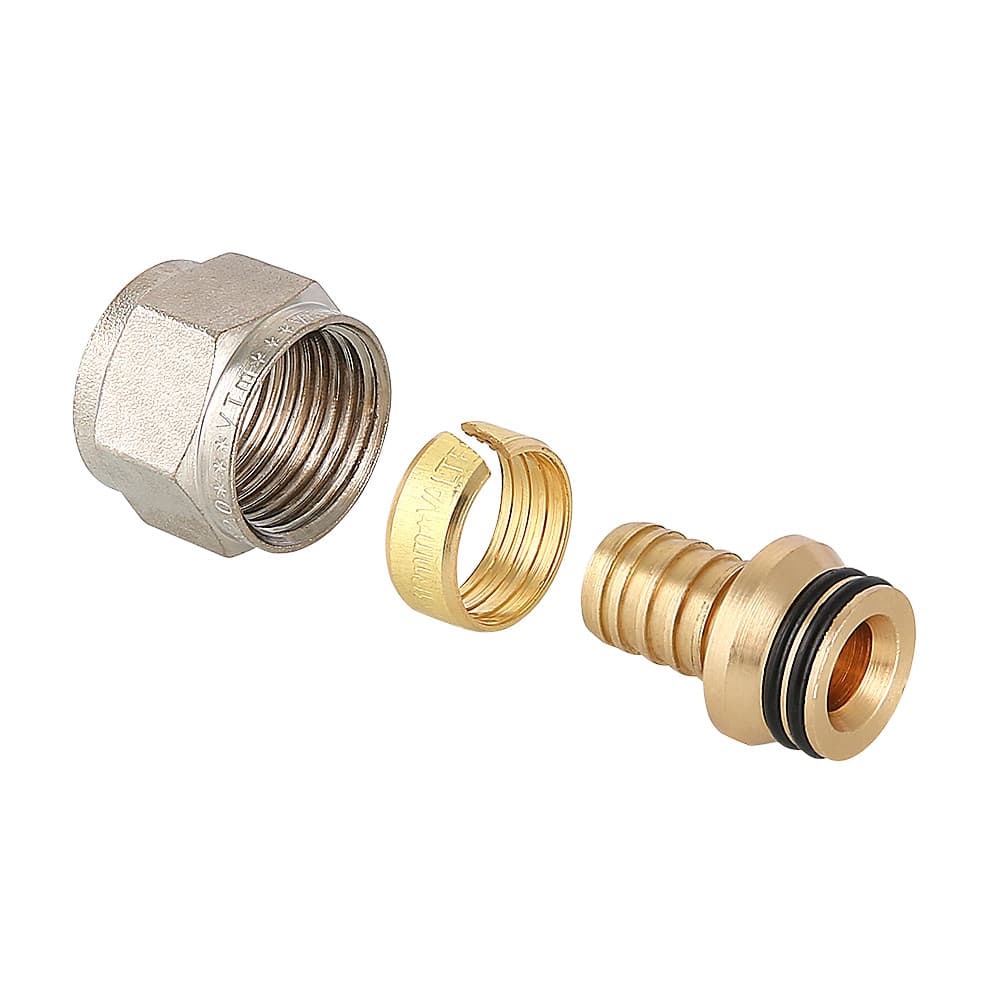

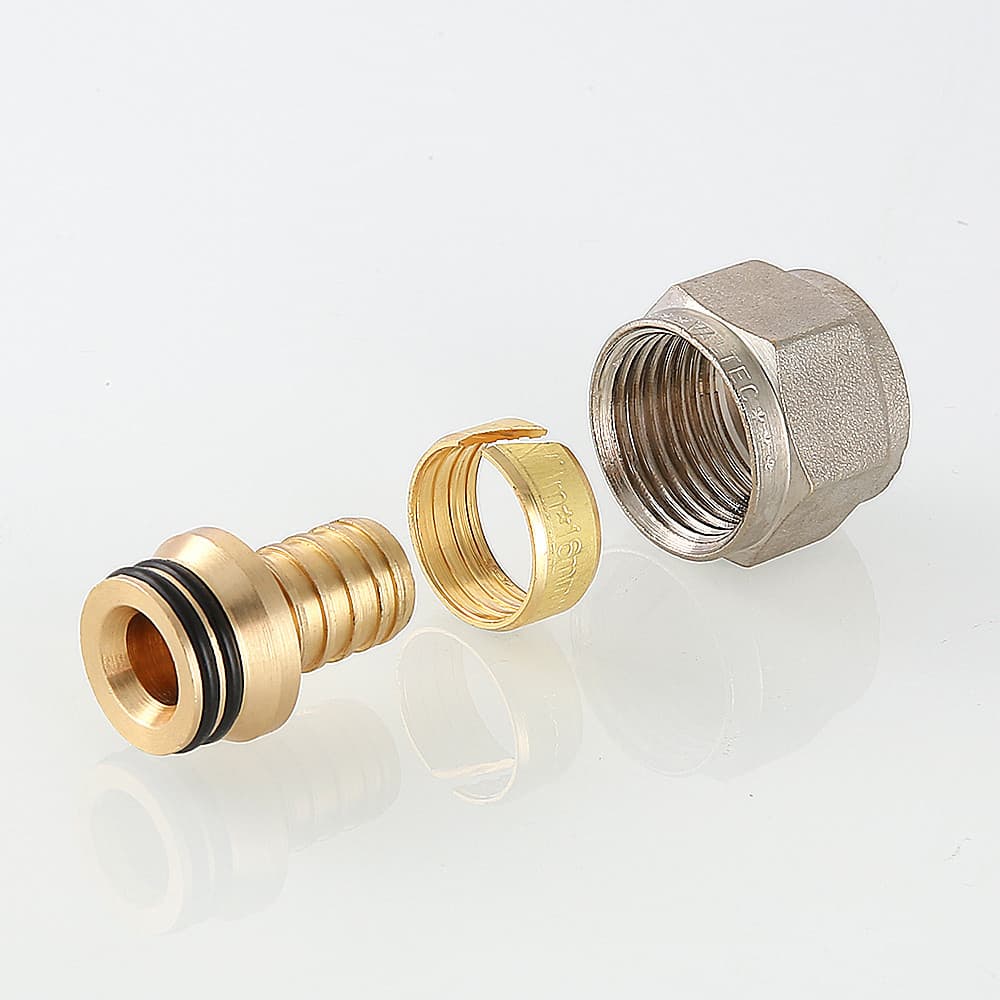

Крепёжный комплект имеет в своём составе следующие части:
- Гайка накидная из латуни (марка металла - CW 617N).
- Гильза стальной выточки (марка металла - AISI 304).
- Кольцо обжимное С-образной конфигурации.
Кроме того, на гильзе установлены уплотнительные кольца (материал - резина EPDM).
Преимущества и отличительные особенности
- Качество заводского исполнения. Целесообразно купить одно изделие с эксплуатационным ресурсом до 15 лет, чем проводить постоянные ремонты по замене китайской альтернативы.
- Отпадает необходимость использования каких-либо дополнительных монтажных устройств (паяльники и т. п.). Все технические операции проводятся посредством рук и рожкового ключа.
- Выполнить работу сможет не просто начинающий ученик мастера, а домашний мастер, решивший выполнить подсоединение собственноручно, без помощи профи.
Технические характеристики
- Фитинговый соединитель с внутренней резьбой накидной гайки подходит для работы с полиэтиленовыми трубами 16 мм.
- Соединитель VTc.709 предназначен для эксплуатации в следующих условиях:
- Опрессовочное давление - до 15 кгс/см2.
- Давление стандартное (нормальное) - до 10 кгс/см2.
- Пределы по температуре теплоагента - от -20 до +110 градусов.
В комплектации VTc.709 паспорт-инструкция со схемой сборки и соединения фитинга, а также талон гарантии качества.
Основные характеристики VTc.709.N.1604 |
|
| Диаметр | 16 мм x1/2" |
| Резьба | внутренняя |
| Тип фитинга | соединитель |
| Исполнение | переходной-редукционный |
| Материал корпуса | латунь |
| Максимальное рабочее давление | 10 бар |
| Максимальная температура | 110 °С |
| Применение | для подключения трубы из сшитого полиэтилена к коллектору |
| Средний полный срок службы | 15 лет |
| Страна производитель | Италия |
| Гарантия от производителя | 84 месяца официальной гарантии |
