Дополнительным оснащением коллекторных блоков служит тройник VTc.530. Технический элемент является обязательным при монтаже на коллекторе воздухоотводчика, а также дренажного вентиля под сброс теплоносителя из отопительной системы. Кроме того, приспособление используется для установки термодатчика, манометра, присоединения трубного участка.
Модификация изделия
Техническая маркировка тройника - VTc.530. Выпуск изделия налажен итальянской компанией-производителем Valtec.
Серия изделия представлена следующими вариантами:
- VTc.530.N050404 – выход под коллектор (внешняя резьба) – ¾ дюйма; для стыковки других сантехнических устройств – ½ дюйма (резьба внутренняя).
- VTc.530.N060404 – выход пол коллекторное сопряжение (внешняя резьба) – 1 дюйм; для стыковки КИПа, других технических приспособлений – ½ дюйма.
Конструктивные особенности

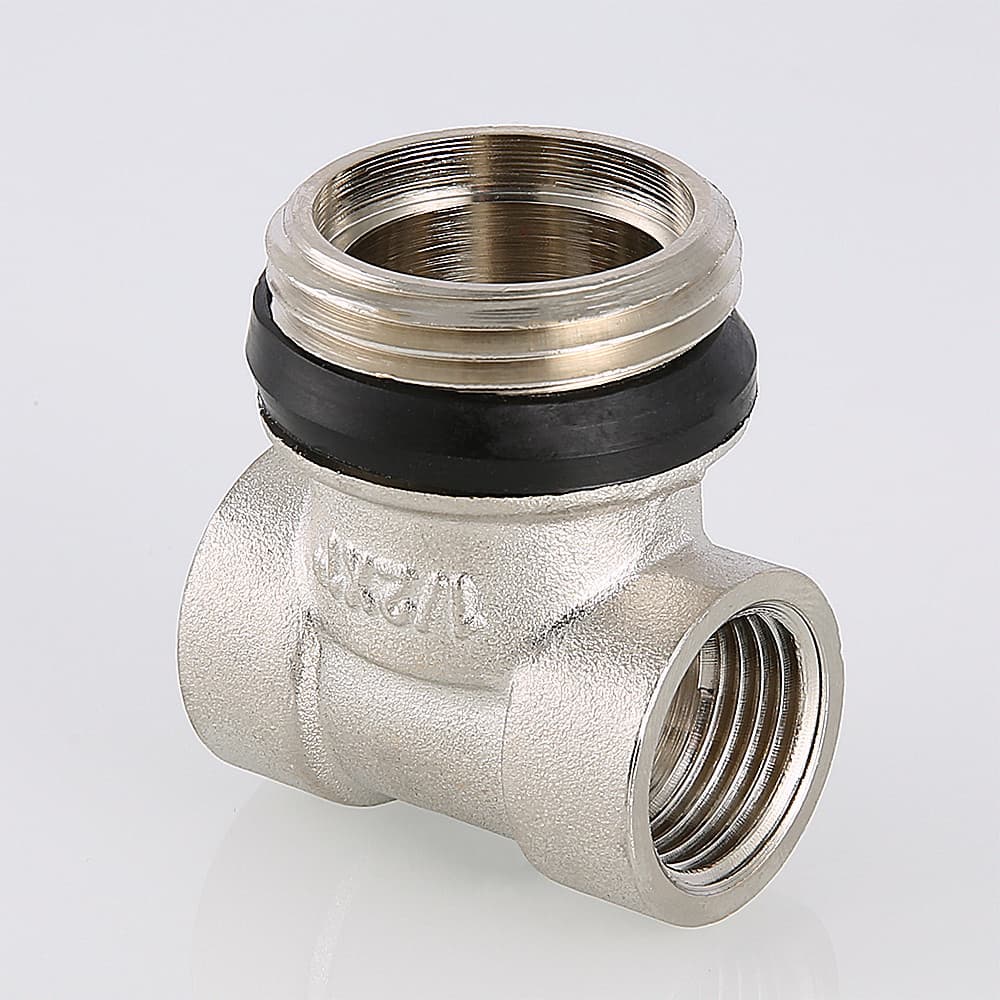

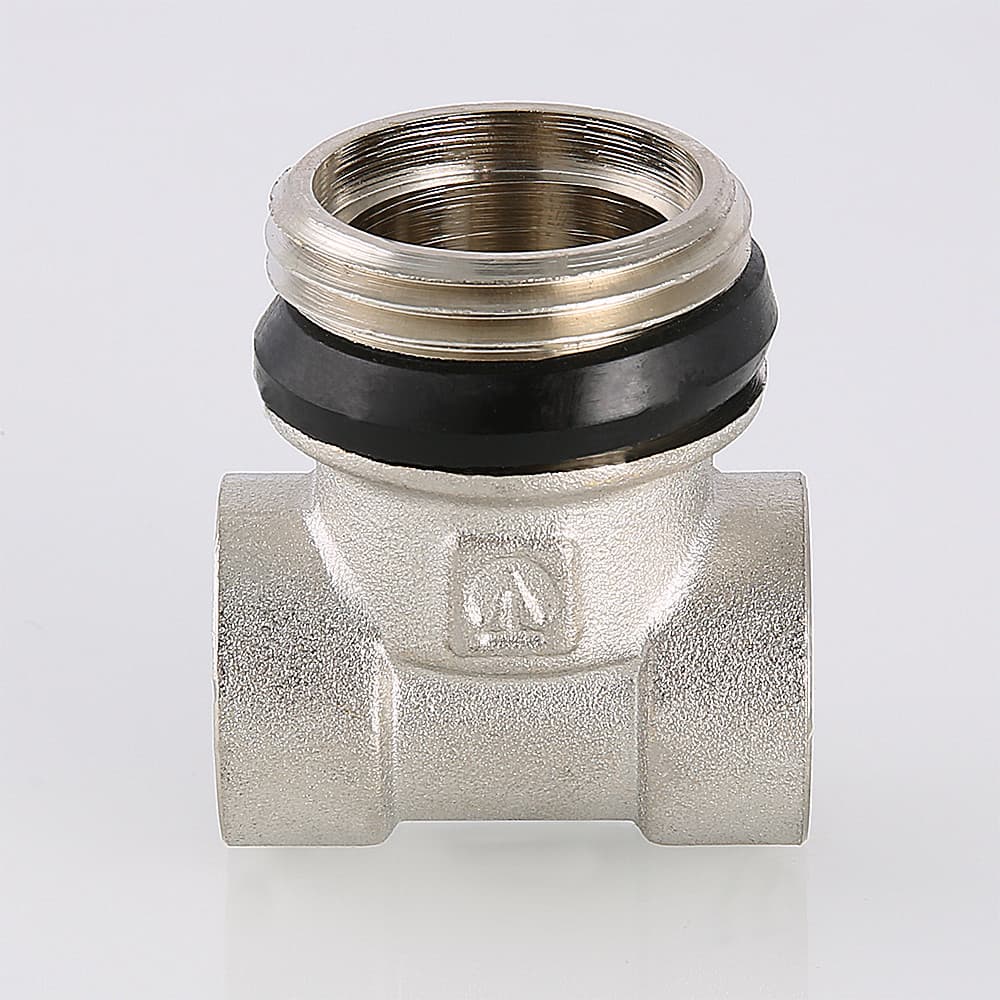

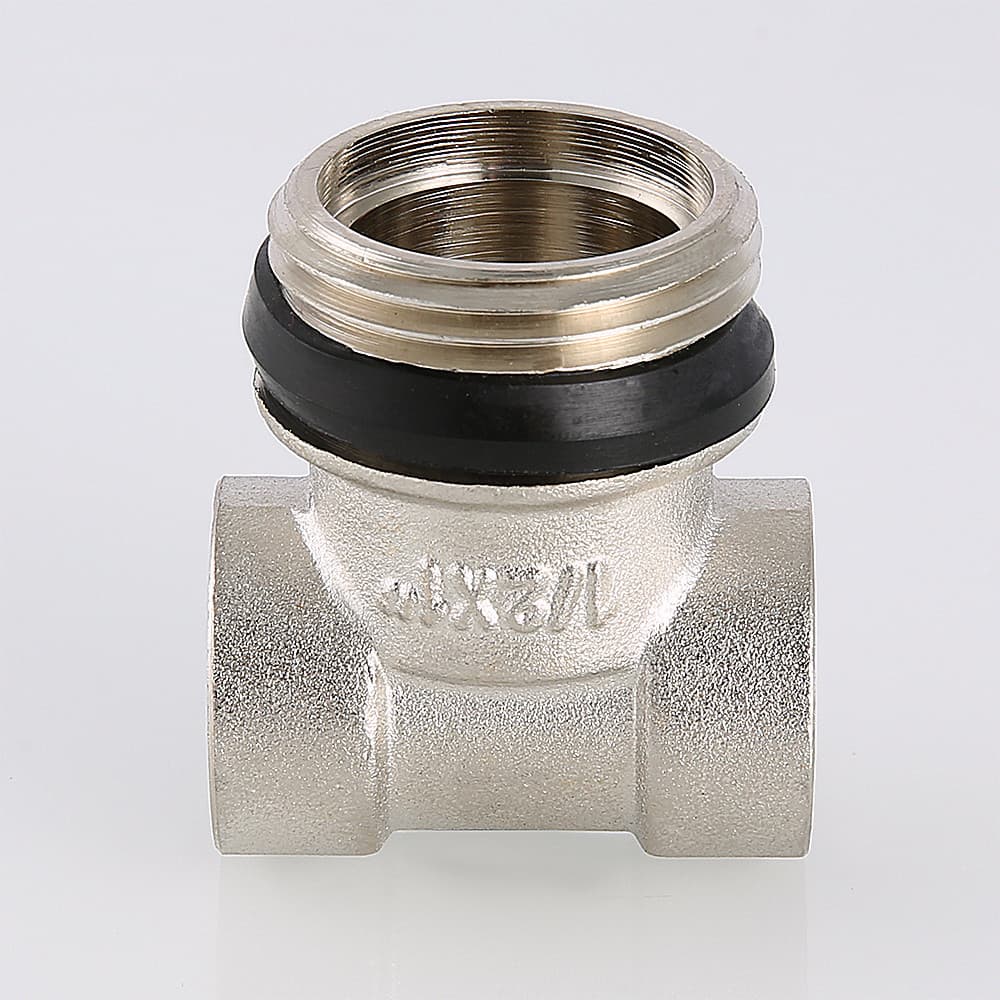

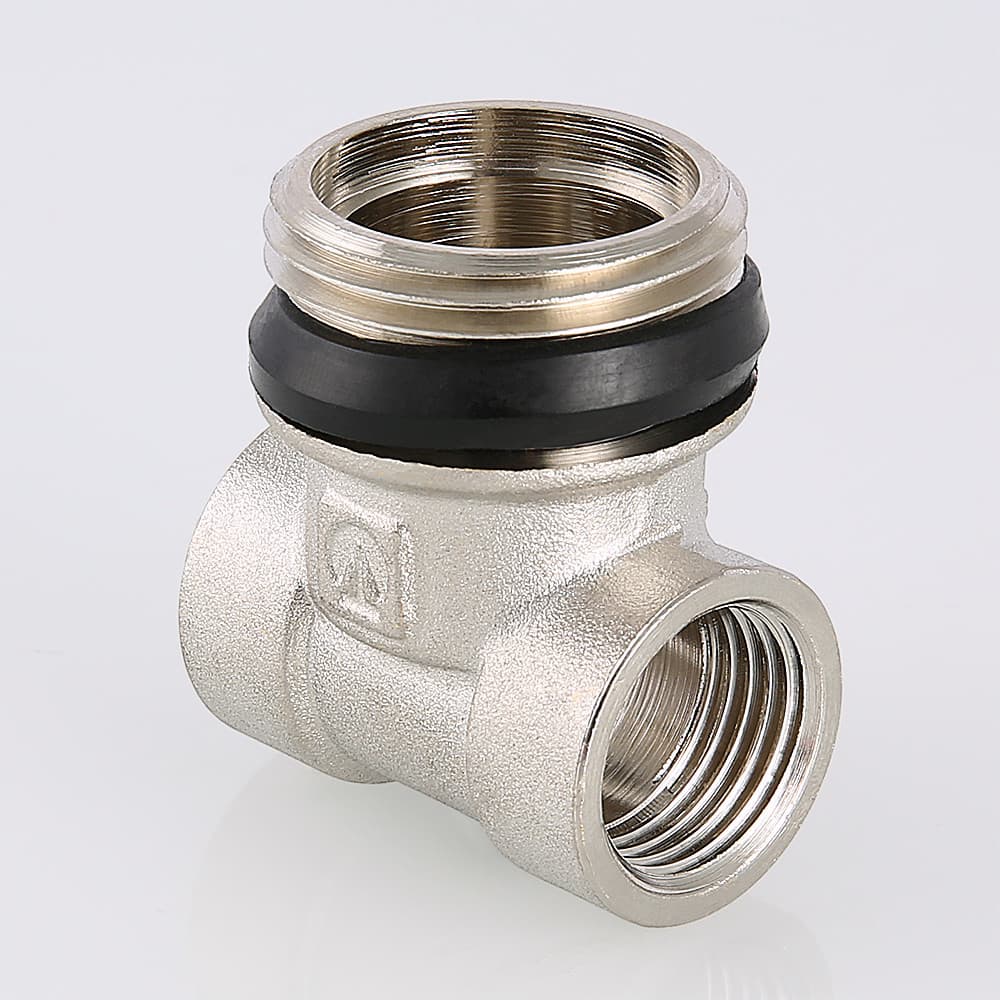

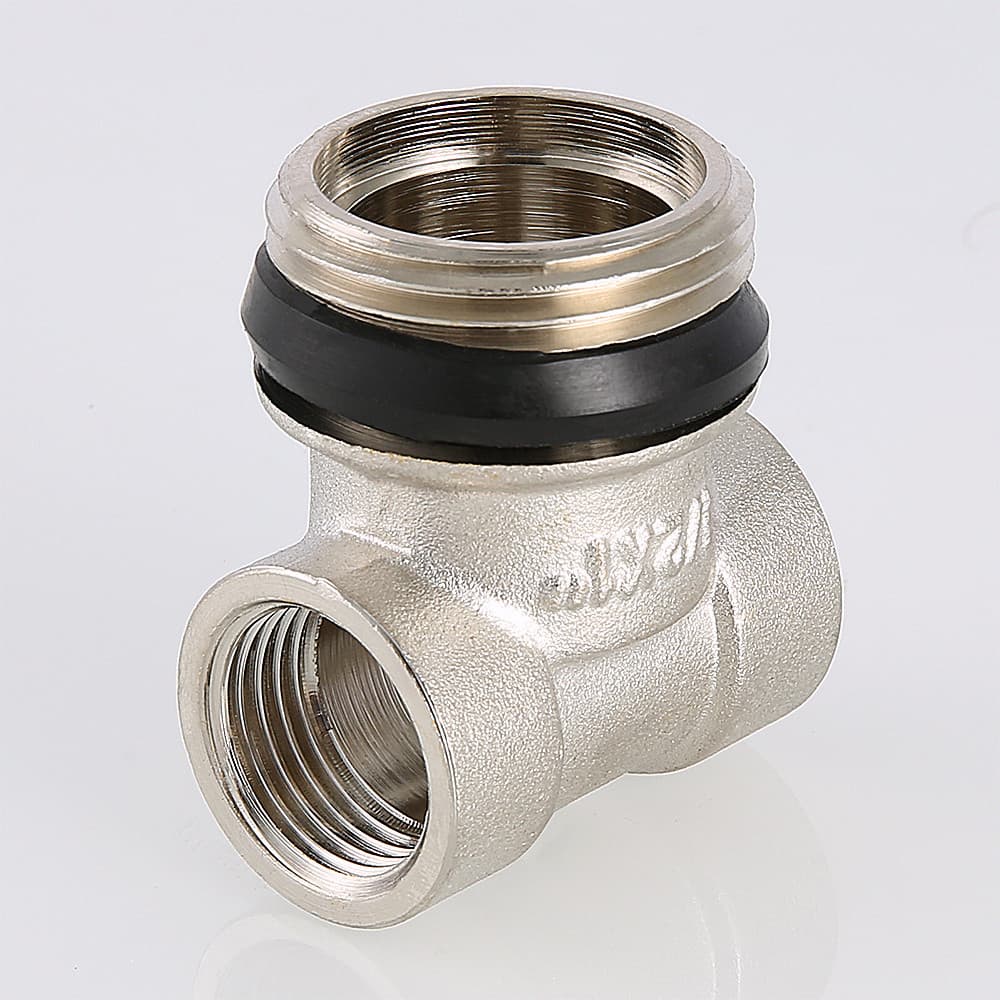

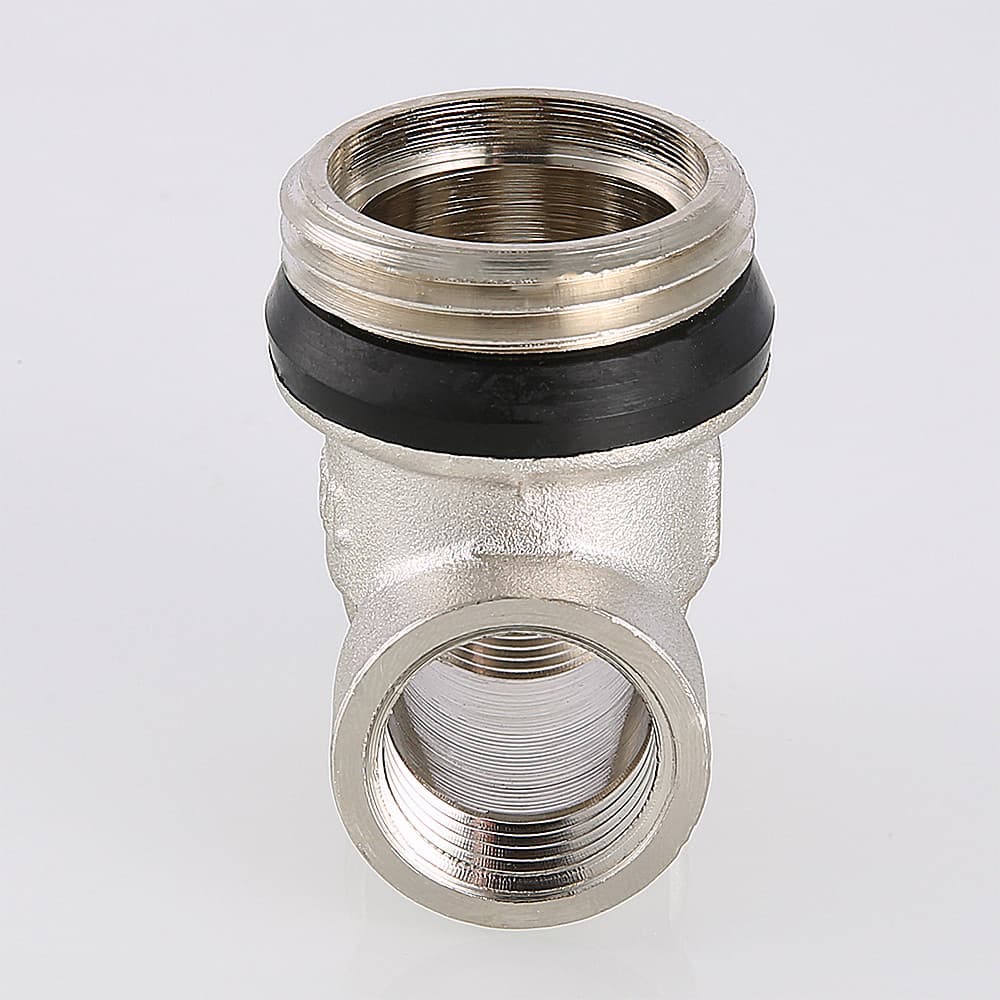

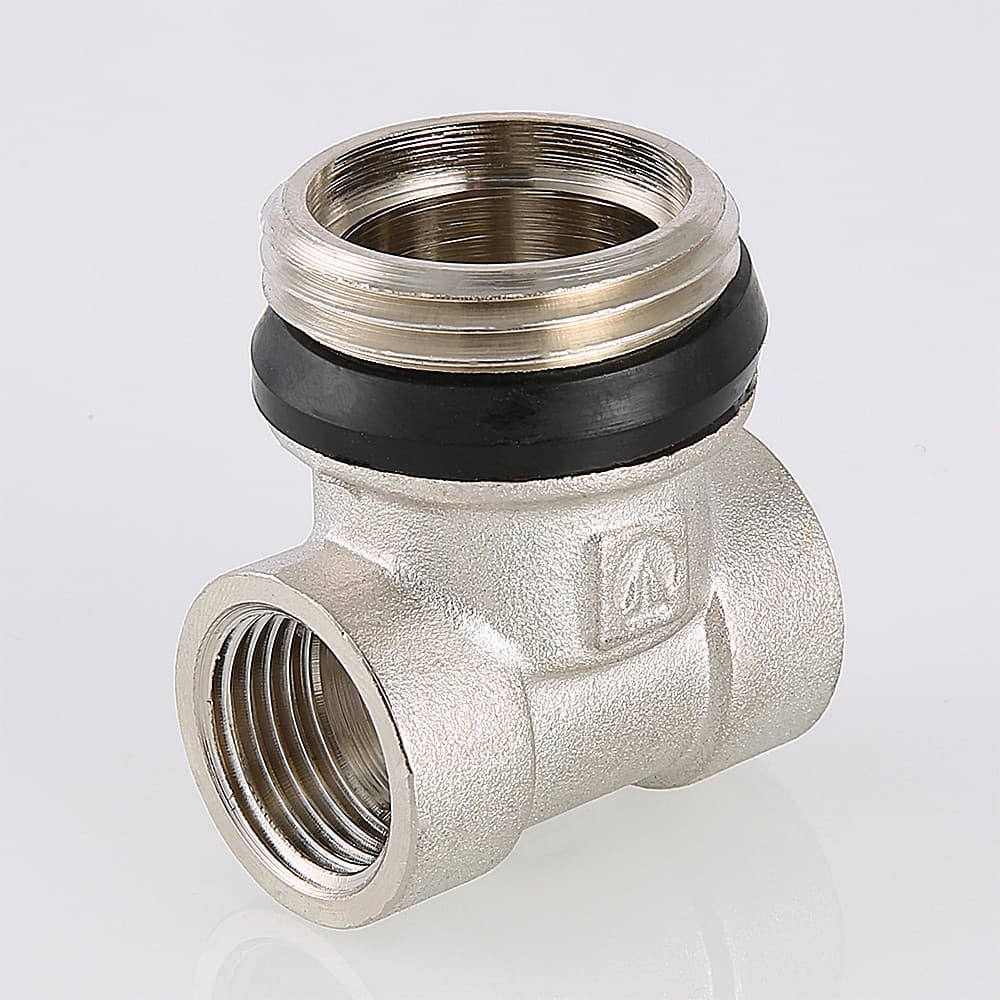

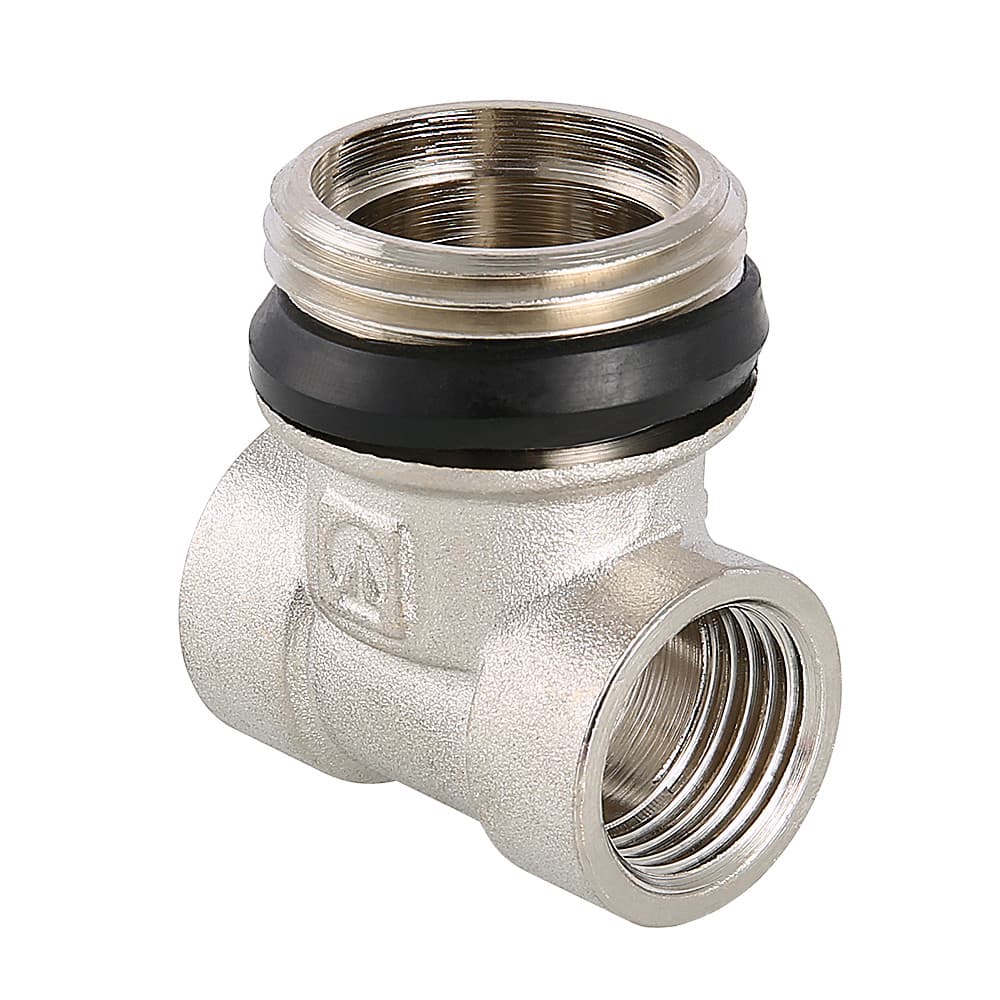

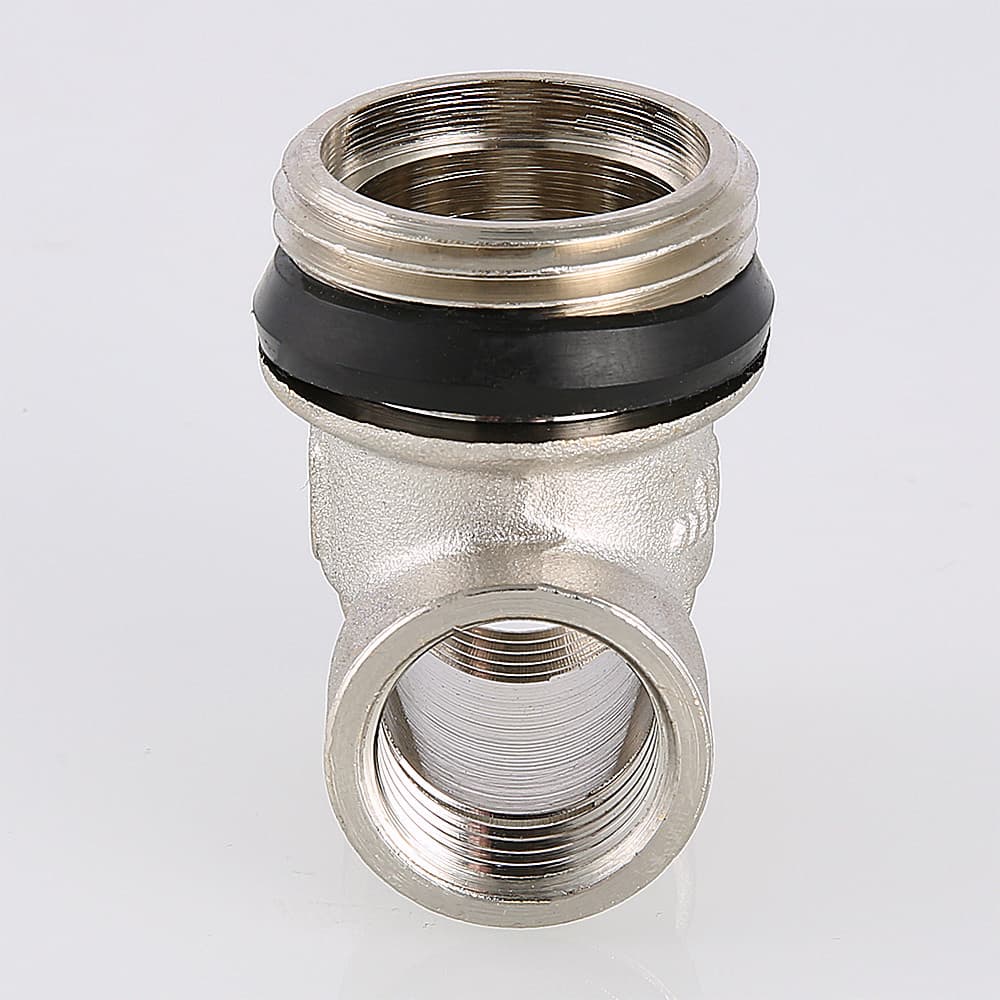

Тройниковый соединитель состоит из трех выходов с резьбой. Расположение резьбовых патрубков Т-образное. На резьбовом патрубке под соединение с коллектором имеет уплотнительная напайка в виде резинового кольца (EPDM). VTc.530 полностью в латунном исполнении (марка металла CW 617N). Для сопротивляемости высоким температурным напряжениям, корпус обработан никелевым напылением. При постоянных предельных температурах теплоносителя, корпус не растрескивается, как у аналогов других фирм-производителей.
Преимущества и отличительные особенности
- Позволяет компактно разместить требуемое оснащение в составе коллекторного узла. Свойство важно в случае стесненного пространства хозяйственно-бытового помещения.
- При сопряжении тройника с коллектором, не требуется применение фум-ленты, пакли и других герметизирующих материалов.
- Легкость накручивания изделия к коллектору, ввиду точности нарезанной резьбы.
Технические характеристики
- Соединитель тройниковый монтируется на коллекторных блоках систем с максимальной температурой теплоагента до 110 градусов.
- Допустимый предел по давлению теплоагента – до 16 кгс/см2.
- Выдерживает эксплуатационный срок в 20 лет, при условии соблюдении норм монтажа, а также выдерживании допустимых теплопараметров.
Основные характеристики VTc.530.N.050404 |
|
| Диаметр | 3/4"x1/2"x1/2" |
| Резьба | внутренняя-наружная |
| Тип фитинга | тройник |
| Исполнение | переходной-редукционный |
| Материал корпуса | никелированная латунь |
| Максимальное рабочее давление | 16 бар |
| Максимальная температура | 110 °С |
| Применение | для присоединения к распределительному коллектору воздухоотводчика, дренажного крана, термометра, манометра, термостата и др. элементов |
| Средний полный срок службы | 20 лет |
| Страна производитель | Италия |
| Гарантия от производителя | 84 месяца официальной гарантии |
