Фитинг обжимного типа VT.4410 является необходимым оснащением трубы из сшитого полиэтилена для присоединения к коллекторным патрубкам отопительной системы. Соединитель широко используется мастерами-монтажниками при запитывании отопительных контуров к гребенке коллектора.
Модификация изделия
Соединительный элемент имеет маркировку VT.4410. Производится фитинг итальянской компанией Valtec.
Выпуск соединителя налажен в двух модификациях:
- для трубы с диаметром на 16 мм и соединения с коллекторным патрубком на 3/4 дюйма.
- для трубы с диаметром на 20 мм и сопряжения с коллекторным патрубком на 3/4 дюйма.
Конструктивные особенности
Фитинг на резьбовое подсоединение со стандартом "евроконус". Все составляющие изделия выполнены из латуни (марка металла CW 617N) с никелевым напылением для предотвращения излишнего действия на соединитель при значительных температурных напряжениях.

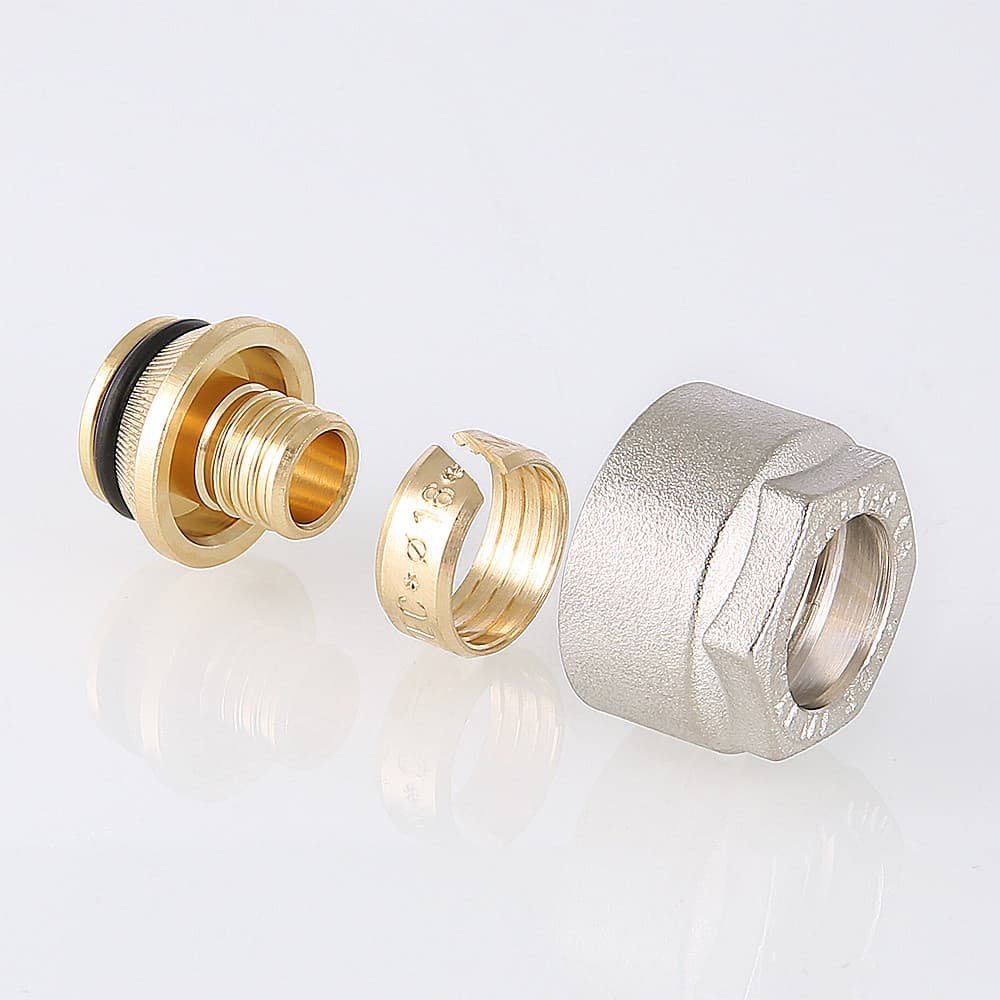

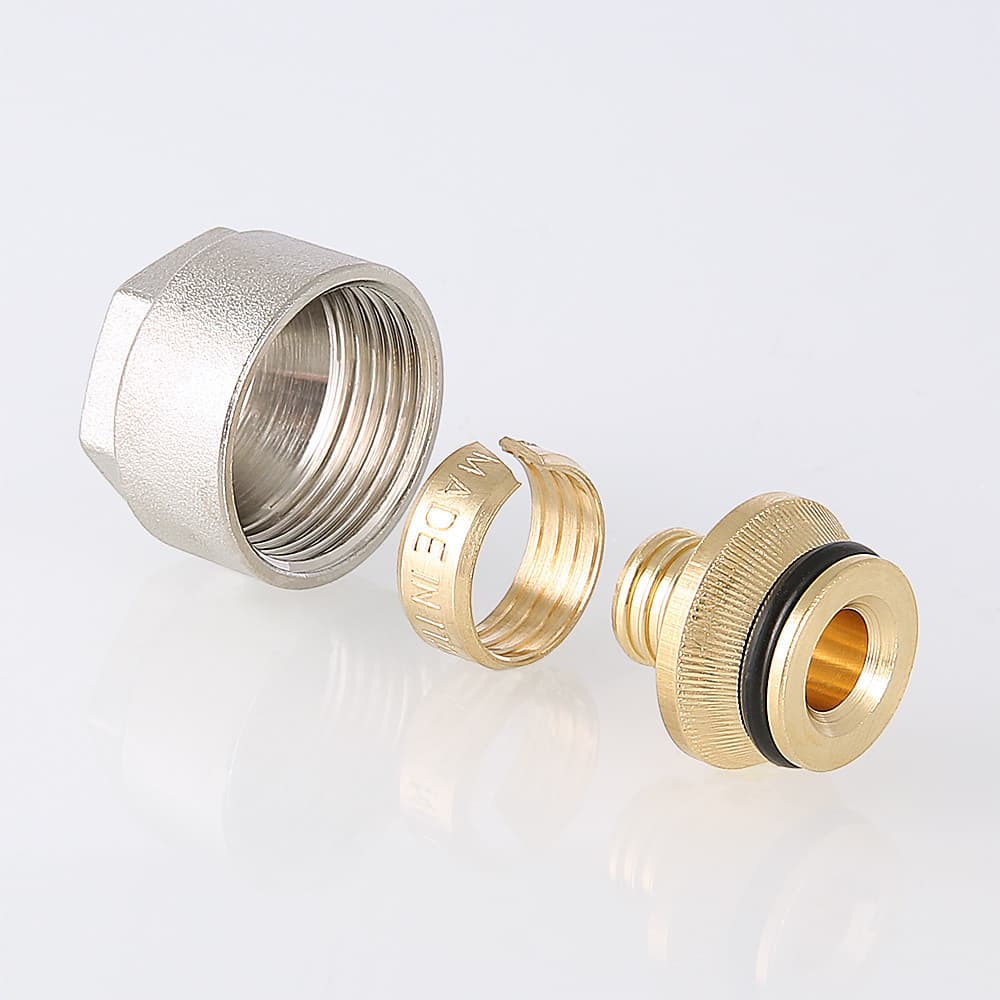

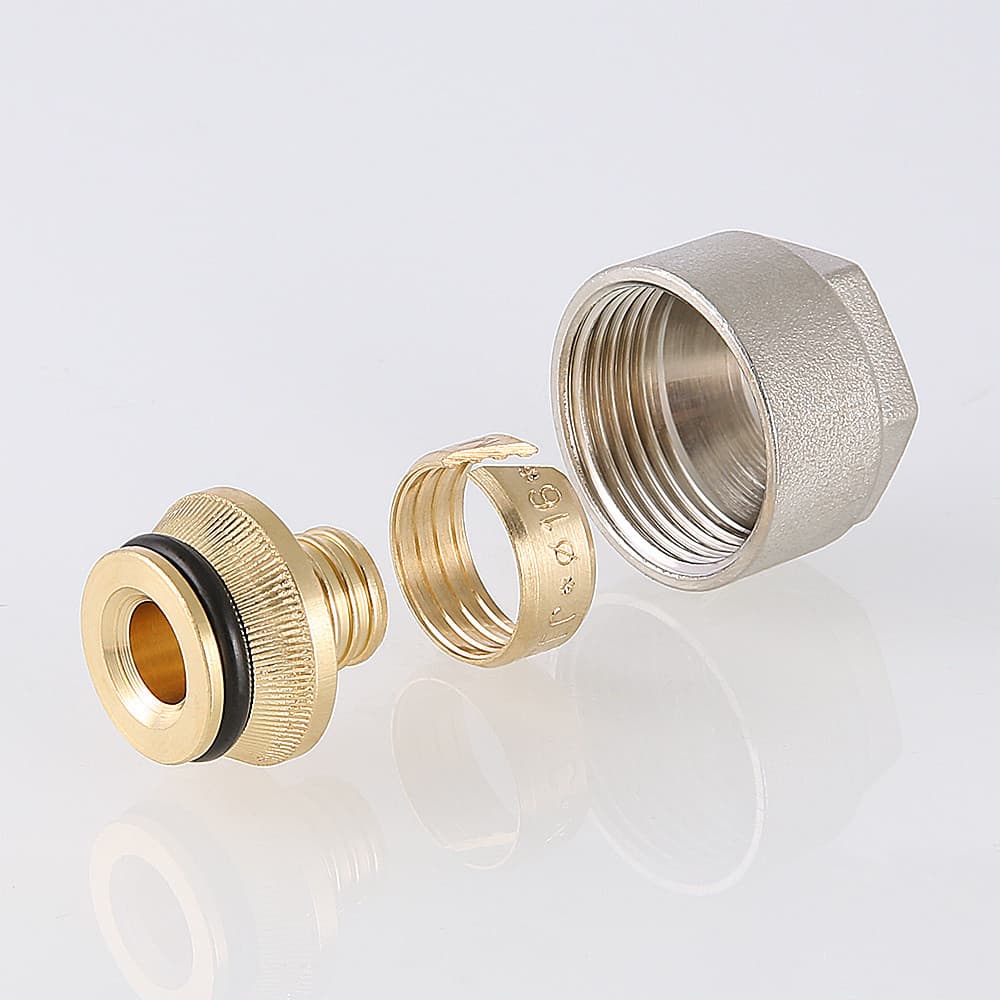

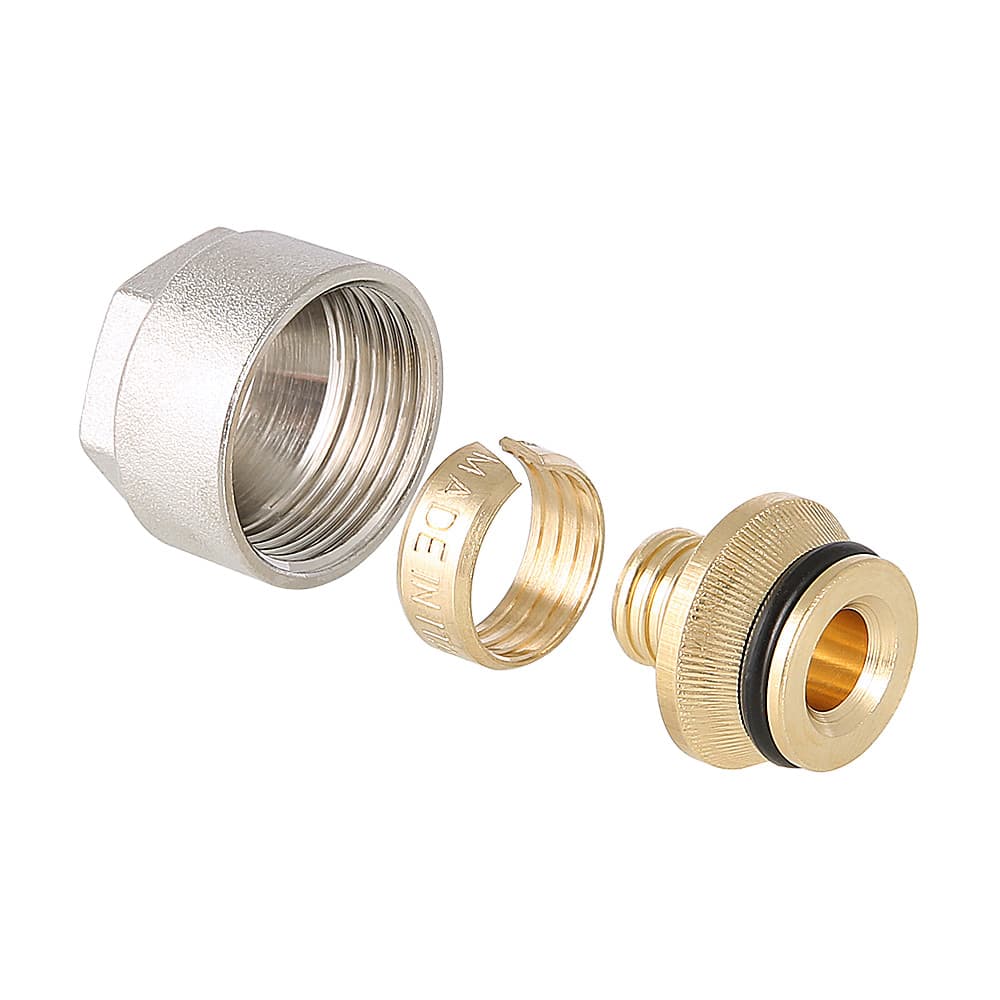

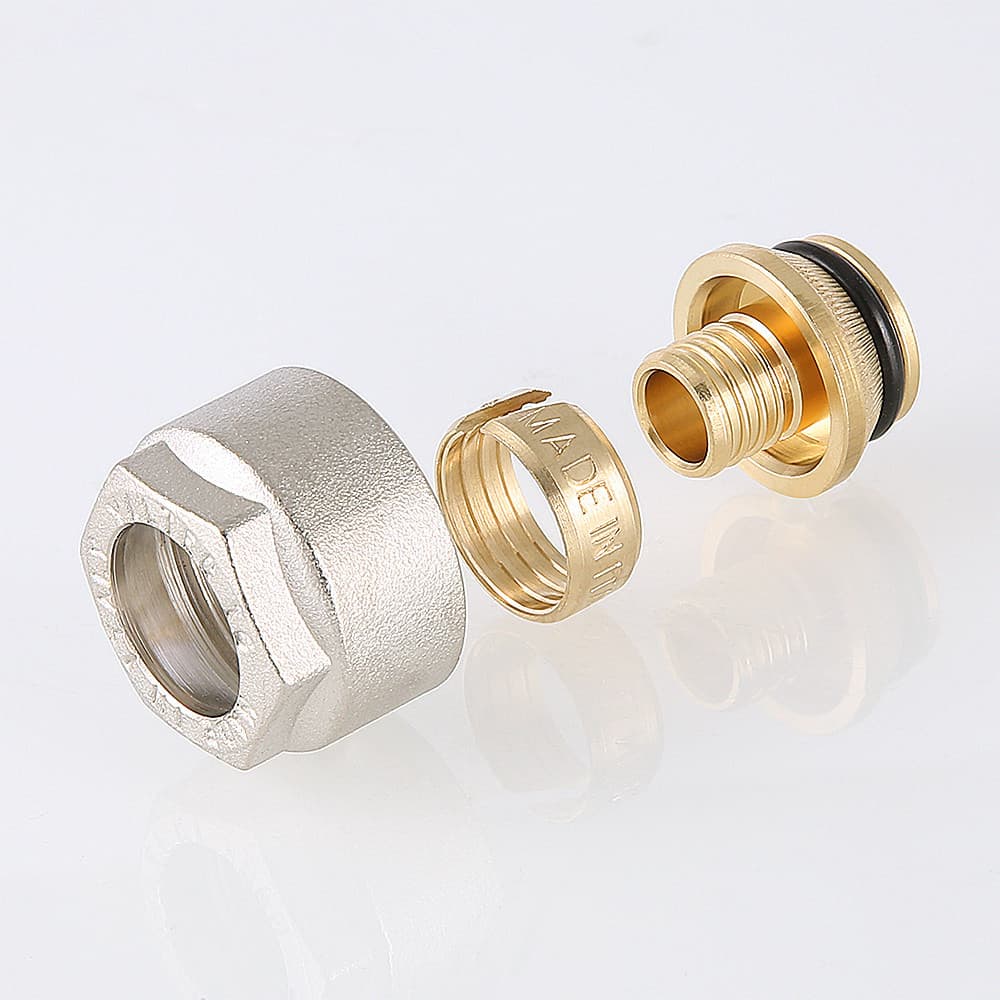

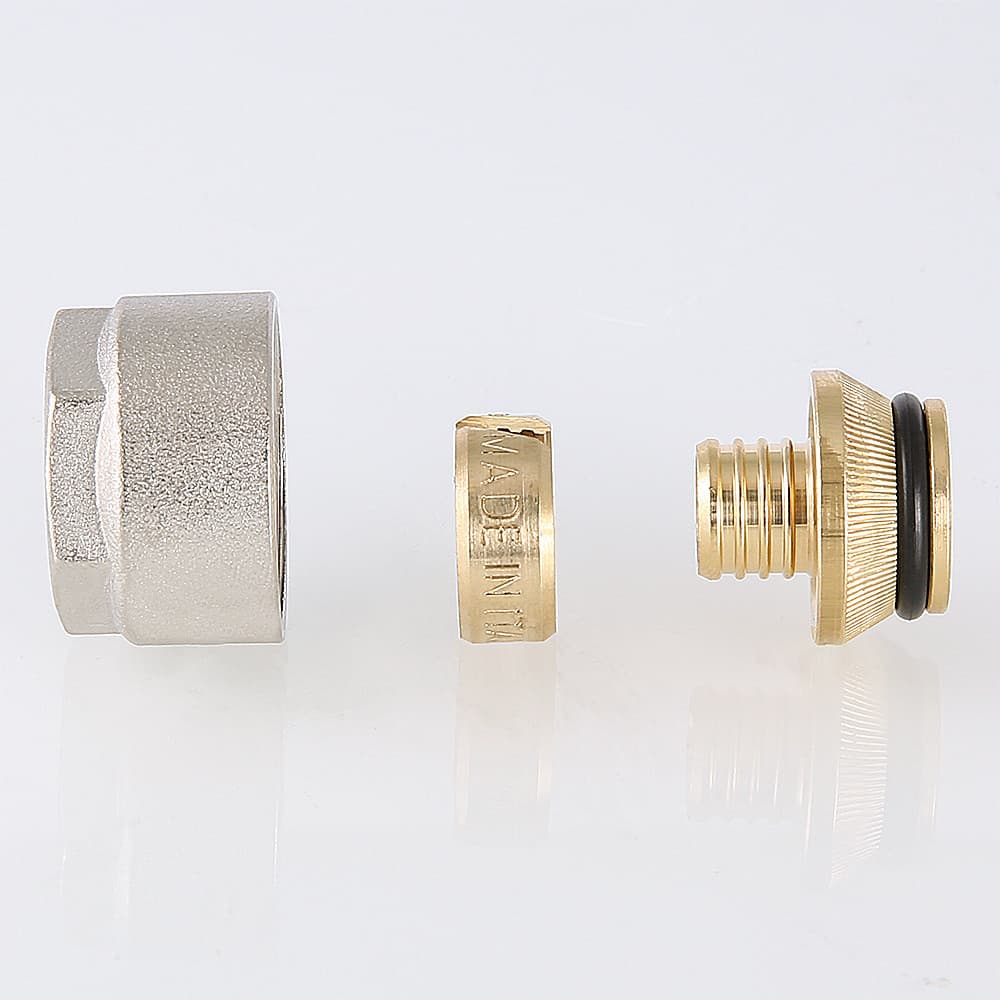

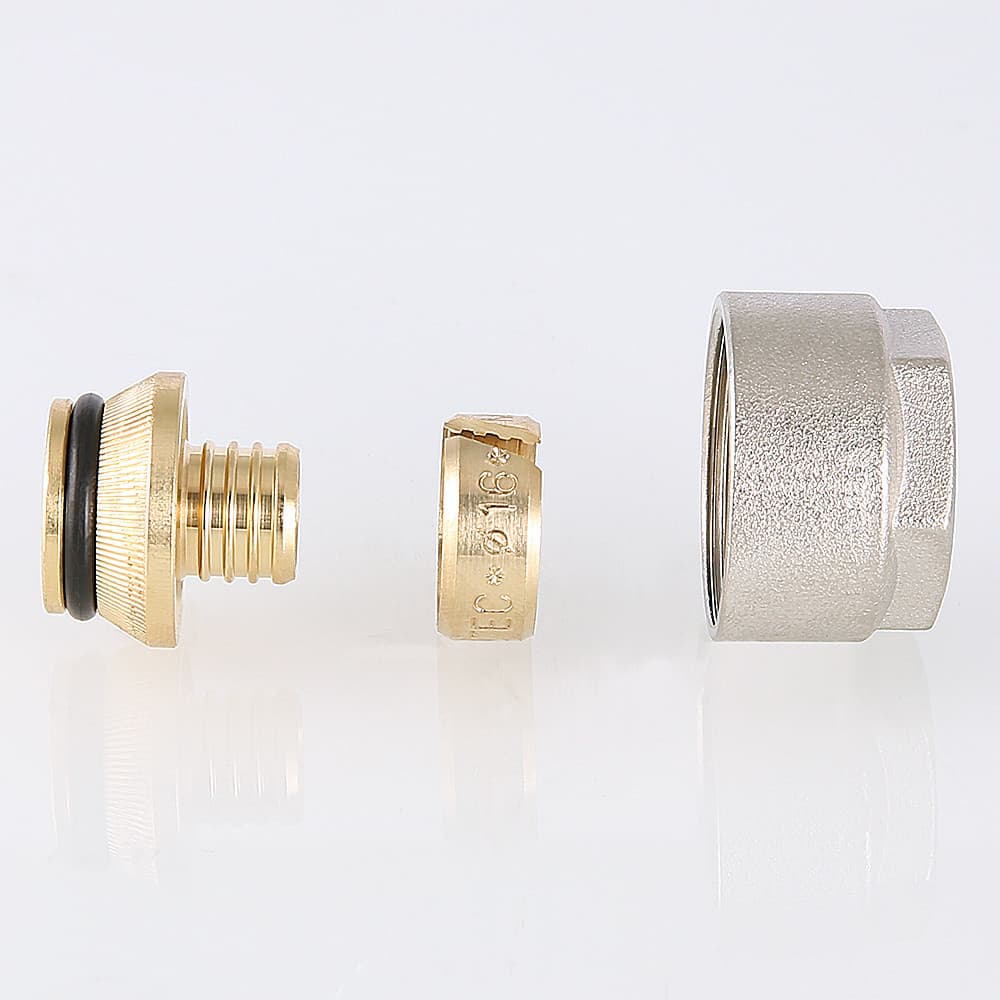

Соединительный элемент состоит из следующих частей:
- Гайка накидного типа - (1 шт.).
- С-образное кольцо - (1 шт.).
- Гильза с уплотнением лабиринтового типа - (1 шт.).
- Резиновое кольцо уплотнительное - (1 шт.).
Для оснащения полиэтиленовой трубы фитингом VT.4410 необходимо сделать следующие технические операции:
- Продеть конец трубы через накидную гайку.
- В полость трубы до упора ввести лабиринтовый патрубок гильзы.
- Одеть на трубу С-образное кольцо.
Преимущества и отличительные особенности
- Оперативность проведения подготовки трубы.
- Не требуются какие-либо дополнительные устройства.
- Нет необходимости в дополнительных сопутствующих уплотнительных материалах (пакля, фум-лента).
Технические характеристики
- Максимум по температуре - до 110 градусов.
- Верхний предел давления теплоагента - до 10 кгс/см2.
Соединитель Valtec VT.4410 имеет сертификат стандартов европейского качества.
Основные характеристики VT.4410.NE.16 |
|
Диаметр | 16 мм x 3/4" евроконус |
Резьба | внутренняя |
Тип фитинга | соединитель |
Исполнение | переходной-редукционный |
Материал корпуса | латунь |
Максимальное рабочее давление | 10 бар |
Максимальная температура | 110 °С |
Применение | для подключения пластиковой трубы к коллектору |
Средний полный срок службы | 15 лет |
Страна производитель | Италия |
Гарантия от производителя | 84 месяца официальной гарантии |
