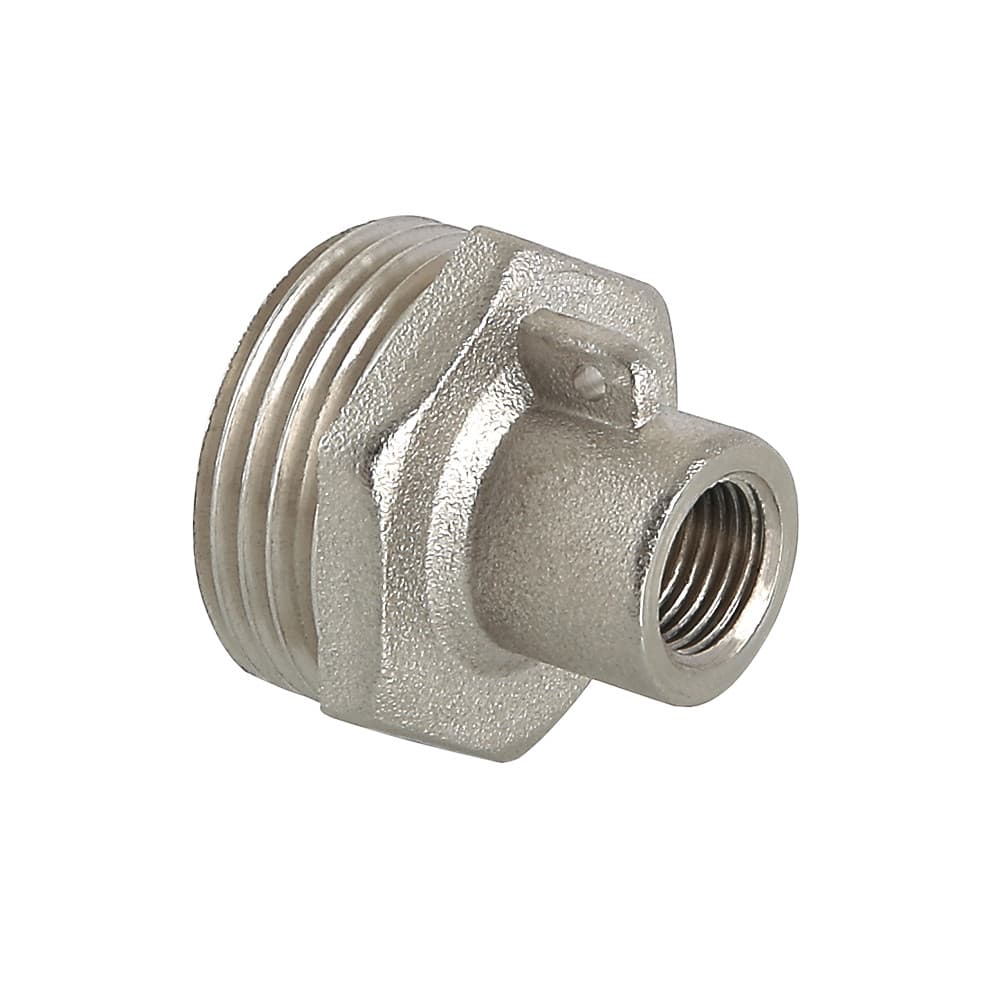

Перехідник Valtec для підключення датчика температури теплолічильника вн-нар М10х1/2" VTr.424.N.M004

Код: VTr.424.N.M004
M10x1/2"
M10x3/4"
M10x1"
64 ₴

Перехідник Valtec VTr.424 - це різьбовий фітинг, призначений для обліку теплової енергії в квартирних вузлах методом підключення датчика температурного режиму в трубопроводи систем водяного опалення. Може також підключатися до звичайних різьбових трійників.



Конструктивні особливості.

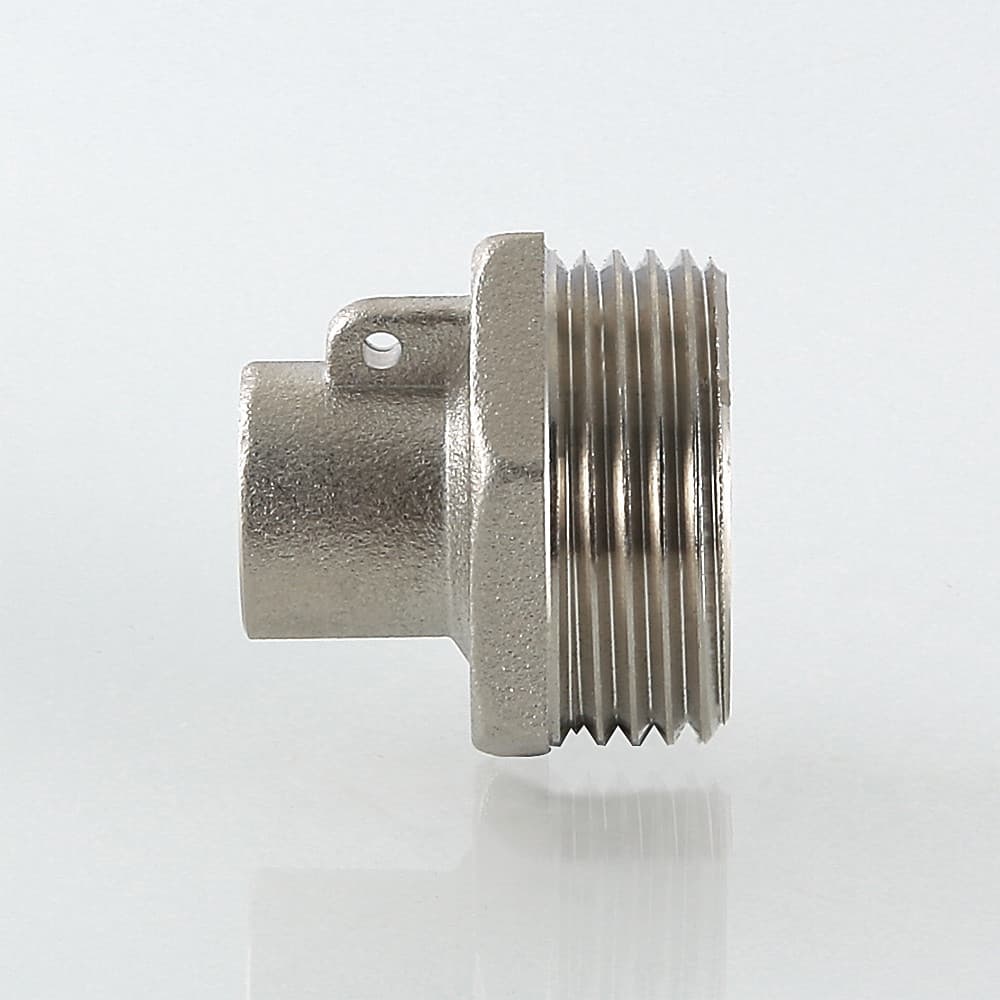

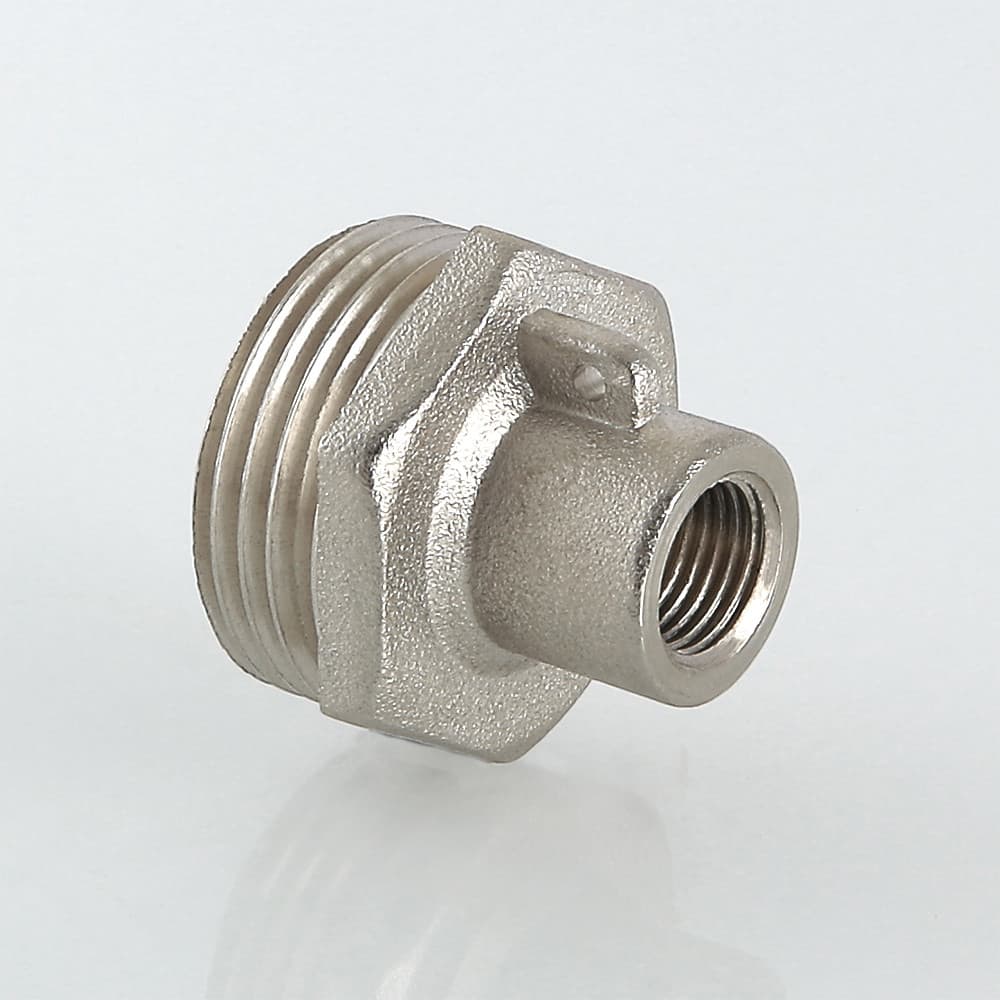

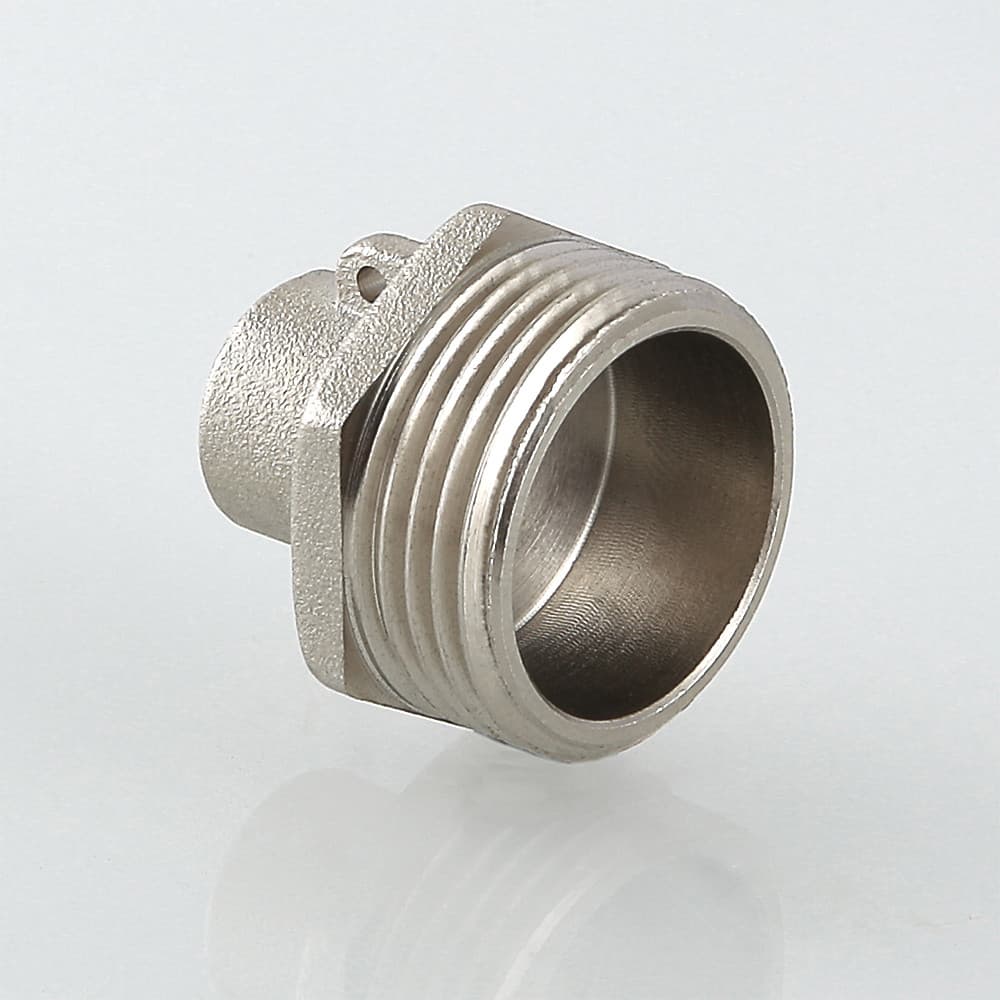

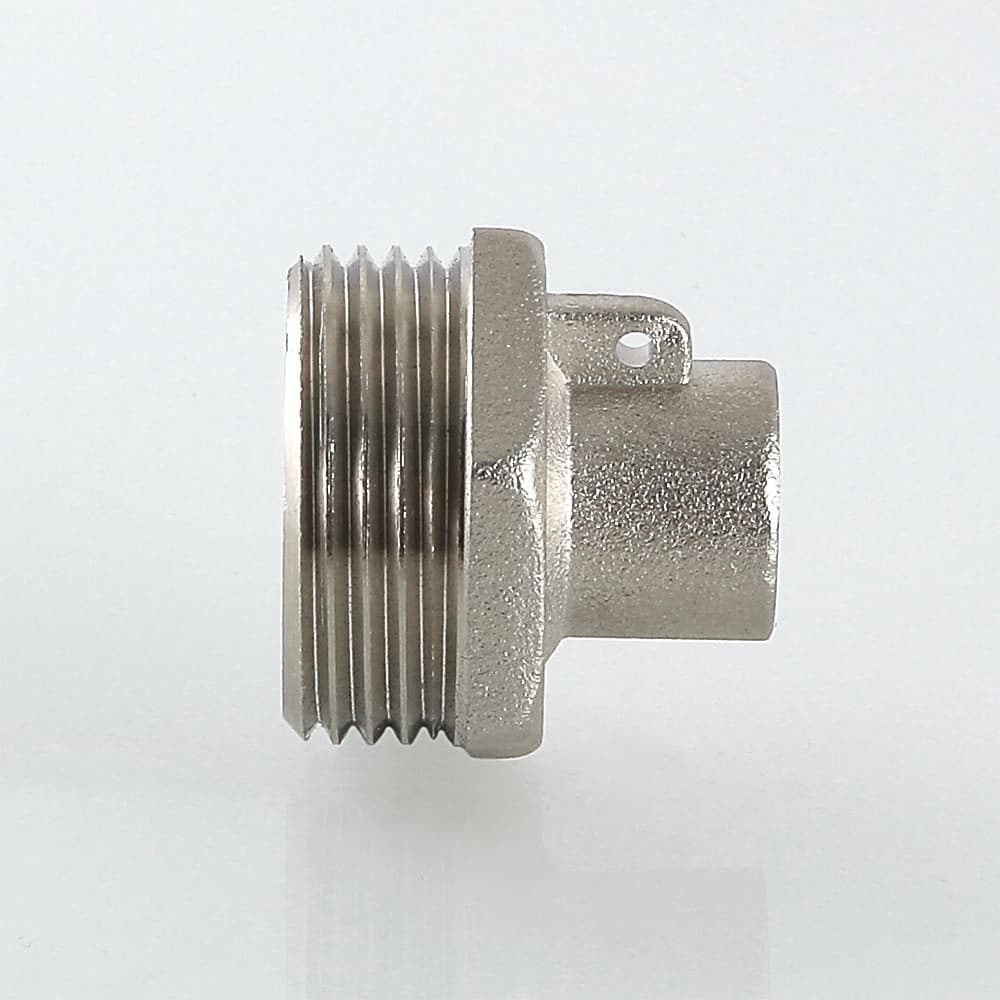

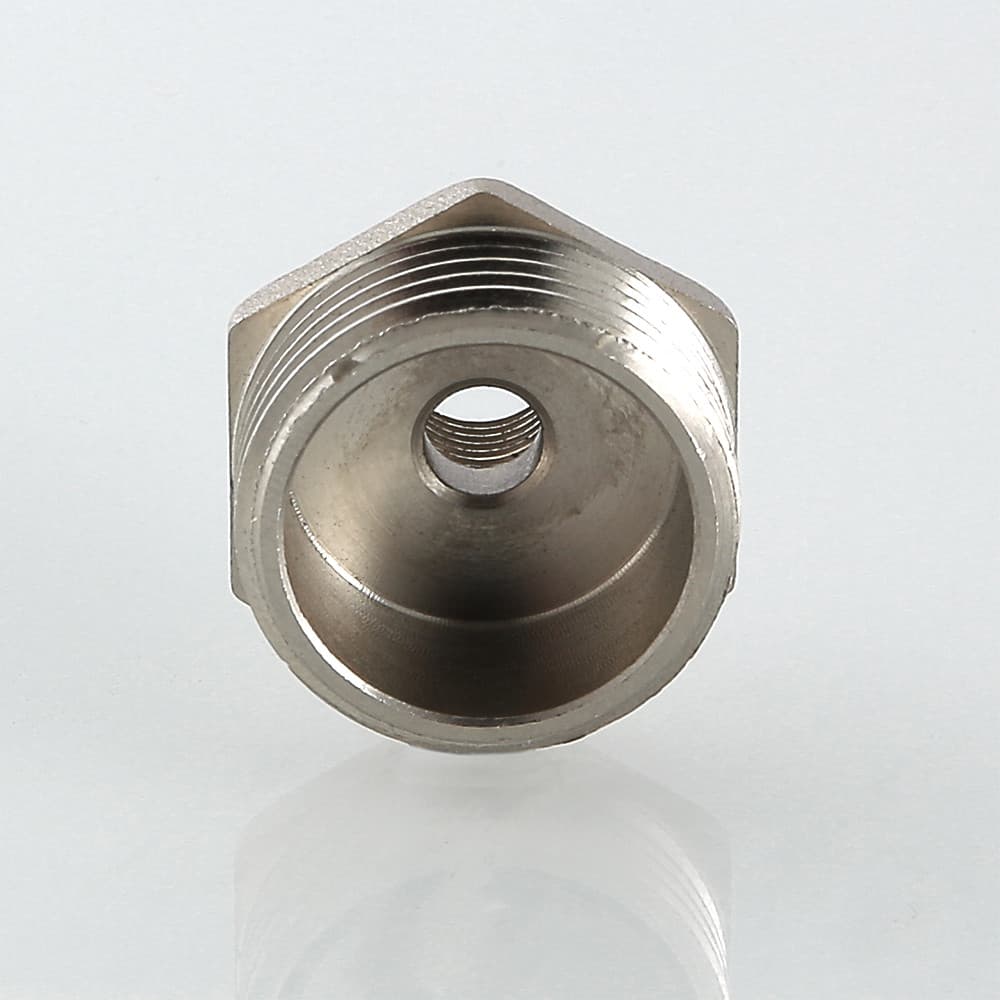

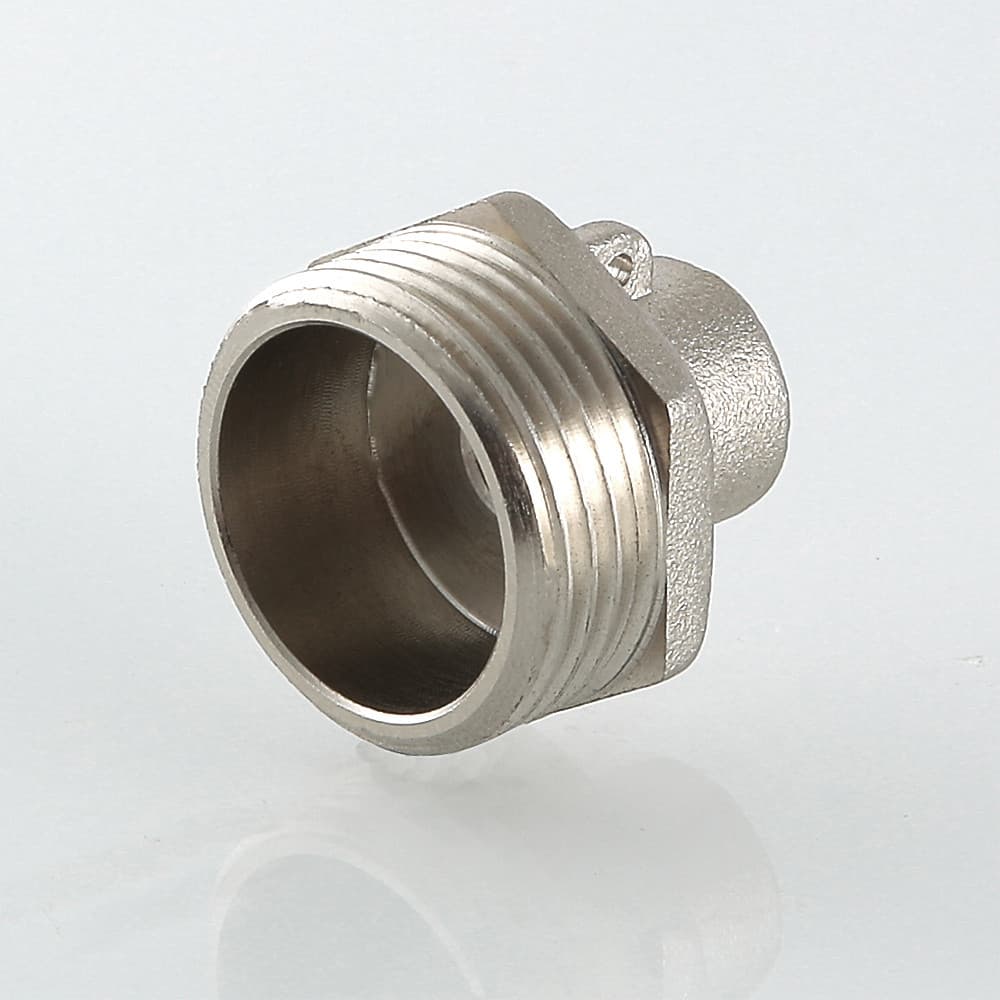

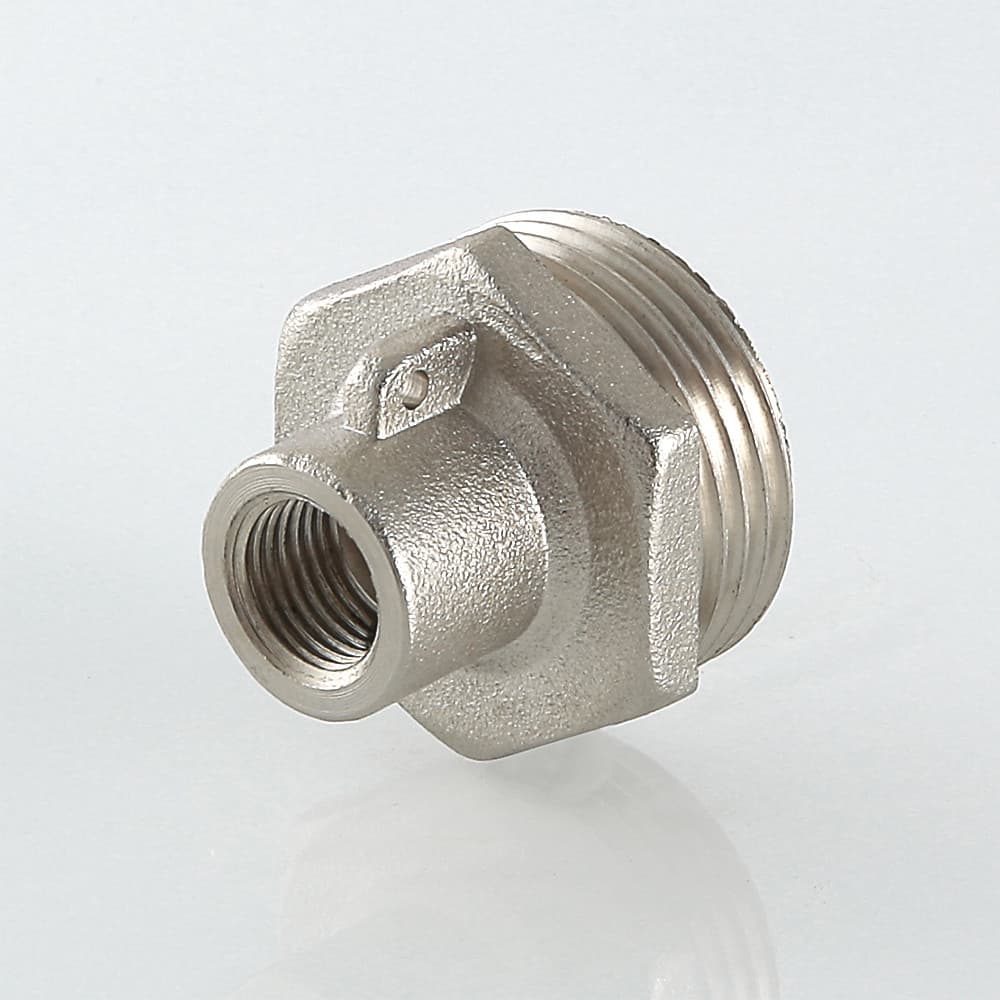

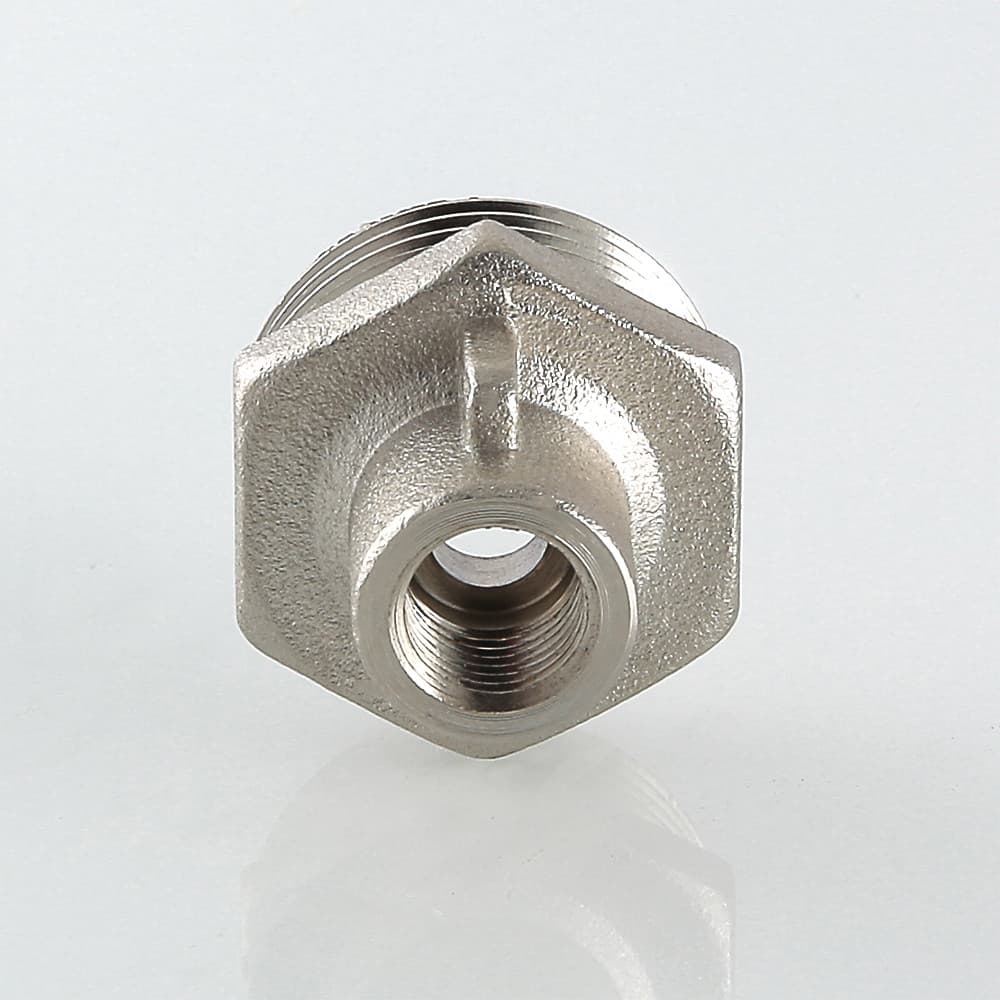

Перехідник Valtec VTr.424 оснащений з одного боку трубним зовнішнім різьбленням з розмірами діаметра від 1/2 дюйма до 1 дюйма і з іншого боку метричної різьбленням для установки температурного датчика. Корпус перехідника виконаний способом об'ємної гарячої пресування з латуні марки CW617N і додатково захищений нікельованим гальванічним покриттям.



Модифікації виробу.

Перехідник Valtec VTr.424 має три модифікації, що залежать від діаметрів зовнішньої різьби: M10 х 1/2", M10 х 3/4 "і M10 х 1"

Valtec VTr.424-M10 х 1/2"

  • Висота виробу дорівнює 25 мм.
  • Розмір діаметра зовнішньої різьби дорівнює 1/2 дюйма.
  • Ширина виробу дорівнює 22 мм.
  • Вага виробу дорівнює 30 гр.



Valtec VTr.424-M10 х 3/4"

  • Висота виробу дорівнює 26 мм.
  • Розмір діаметра зовнішньої різьби дорівнює 3/4 дюйма.
  • Ширина виробу дорівнює 27 мм.
  • Вага виробу дорівнює 37 гр.



Valtec VTr.424-M10 х 1"

  • Висота виробу дорівнює 29 мм.
  • Розмір діаметра зовнішньої різьби дорівнює 1дюйм.
  • Ширина виробу дорівнює 34 мм.
  • Вага виробу дорівнює 60 гр.



Переваги використання.

  • Простота використання і монтажу.
  • Повна відповідність вітчизняним стандартам, що пред'являються до конструктивних елементів інженерних систем водяного опалення.
  • Перехідник має вушко для опломбування.
  • Невисока вартість.
  • Італійська якість виробництва.



Технічна характеристика.

  • Матеріал виготовлення-латунь марки CW617N з нікелевим захисним покриттям.
  • Робочий тиск-1,6 МПа.
  • Стандарт трубного різьблення - по ГОСТ 6357.
  • Стандарт метричної різьби - по ГОСТ 24705-2004.
  • Робоча температура - до 120 градусів.
  • Термін служби - 25 років.
  • Максимальний крутний момент при монтажі: 1/2 дюйма – 30 Нм, 3/4 дюйма – 40 Нм, 1 дюйм – 60 Нм.

Основні характеристики VTr.424.N.M004

Діаметр M10x1/2"
Діаметр різьбового з'єднання, дюйм 1/2"
Різьблення внутрішня-наружня
Тип фітинга перехідник
Виконання перехідний/редукційний
Матеріал корпусу нікельована латунь
Максимальний робочий тиск 40 бар
Максимальна температура + 250 ºС
Застосування для створення рознімних з'єднань
Країна виробник Італія
Гарантія від виробника 120
