Для предотвращения развития аварийных случаев на трубных коммуникациях водопровода и отопительной системы, целесообразно установить специальный клапан обратного типа VT.171.N. Предназначение устройства - отсечение участка трубопровода при потере давления в системе. Это снижает риск выхода из строя насоса циркуляции воды или теплоагента.
Модификация изделия
Существует три варианта исполнения изделия, исходя из диаметра резьбового сопряжения с трубой:
- VT.171.N.04 - под стыковку с трубой диаметром на 1/2 дюйма.
- VT.171.N.05 - на сопряжение в 3/4 дюйма.
- VT.171.N.06 - под трубу в 1 дюйм.
- VT.171.N.07 - на соединение в 1 1/4 дюйма.
Конструктивные особенности
Клапан обратного действия сочетает в себе воздушные патрубки для сгона воздуха из трубных коммуникаций, заполненных водой, а также дренажных патрубок с пробкой для опорожнения трубной системы.
Кроме того, изделие состоит из следующих элементов:
- Корпус (латунь CW 617N).
- Шток с тарелкой-захлопкой.
- Прокладка под тарелку-захлопку (искусственный каучук EPDM).
- Возвратная пружина в стальном исполнении (марка металла AISI 316).
Устройство обработано никелевым напылением для уменьшения воздействия высоких температур на латунный корпус.
Преимущества и отличительные особенности

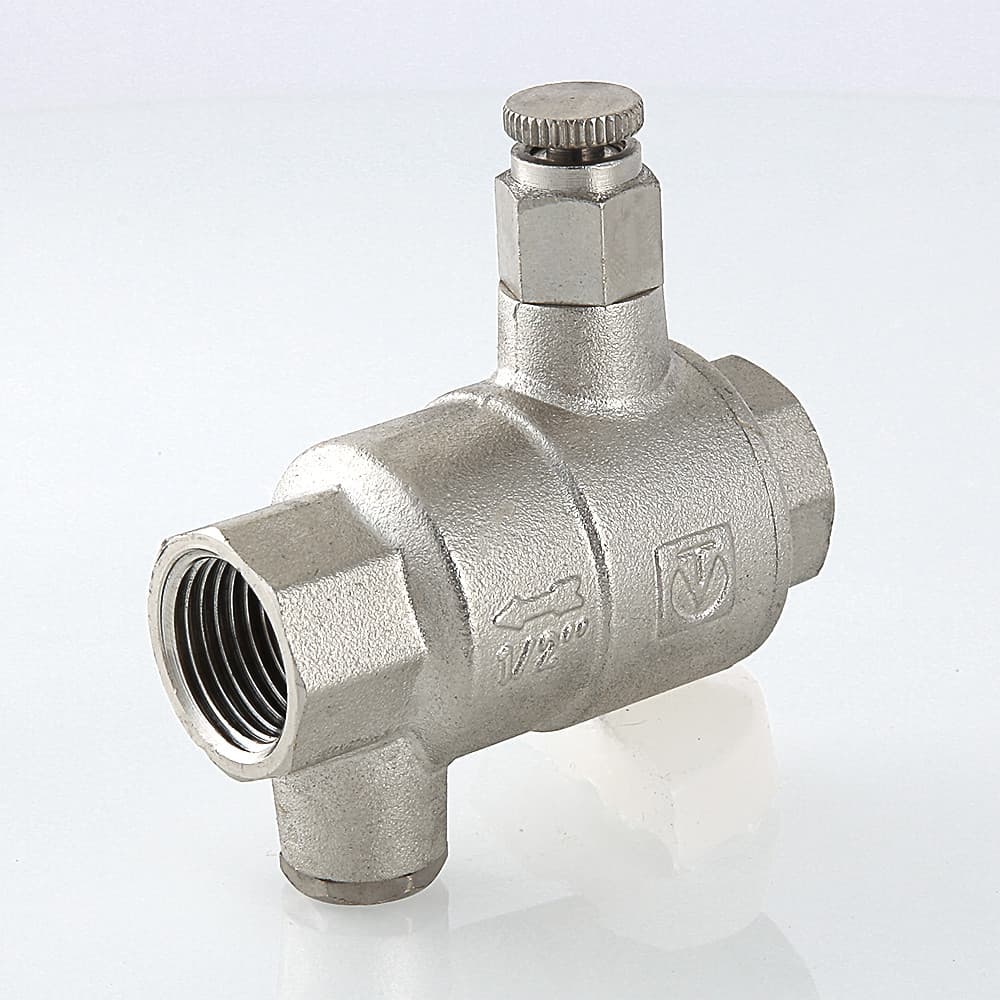

- При монтажа исключена ошибка неправильной установки - на корпусе маркировка в виде стрелки направления тока рабочей среды.
- Плотность прохода клапана при потери напора.
- Сантехническое устройство заменяет в отдельности дренажный и воздушный вентиль, делая конфигурацию трубной системы компактнее.
- Для установки/демонтажа не требуется сложных инструментов и специальных приспособлений. Для стыковки с трубой достаточно иметь пару рожковых ключей.
- Универсальность эксплуатации. Возможность установки по холодной и горячей воде.
Технические характеристики
- Срабатывание на открытие - 0,025 кгс/см2.
- Максимум по давлению - до 16 кгс/см2.
- Верхний температурный предел - до +90 градусов.
Производитель - итальянская компания сантехнического оборудования Valtec.
Основные характеристики VT.171.N.04 |
|
| Диаметр | 1/2" |
| Резьба | внутренняя |
| Материал корпуса | никелированная латунь |
| Максимальное рабочее давление | 16 бар |
| Максимальная температура | 90°C |
| Применение | для пропуска жидкости только в одном направлении |
| Средний полный срок службы | 15 лет |
| Страна производитель | Италия |
| Гарантия от производителя | 120 |
