В ряде случаев, когда водопровод или отопительная трубная система имеет сложную конфигурацию с применением насосов циркуляции воды или теплоносителя, не обойтись без обратных клапанов VT.151.N. Устройство монтируется на участке трубы, после насоса циркуляции.
Модификация изделия
В зависимости от диаметра трубы, клапан выпускается в следующих размерных вариантах:
- VT.151.N.04 - под стыковку с трубой в ½ дюйма.
- VT.151.N.05 – для труб на ¾ дюйма.
- VT.151.N.06 – для сопряжения с трубой в 1 дюйм.

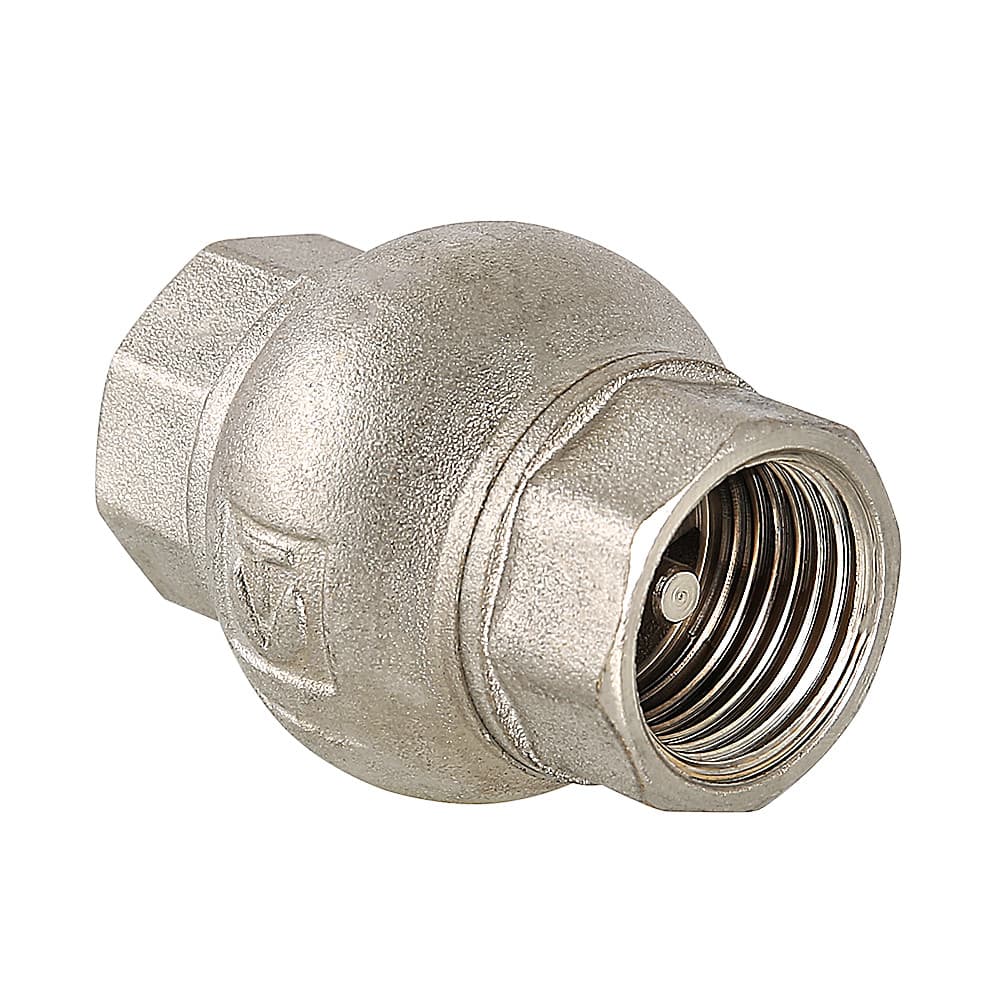

Конструктивные особенности

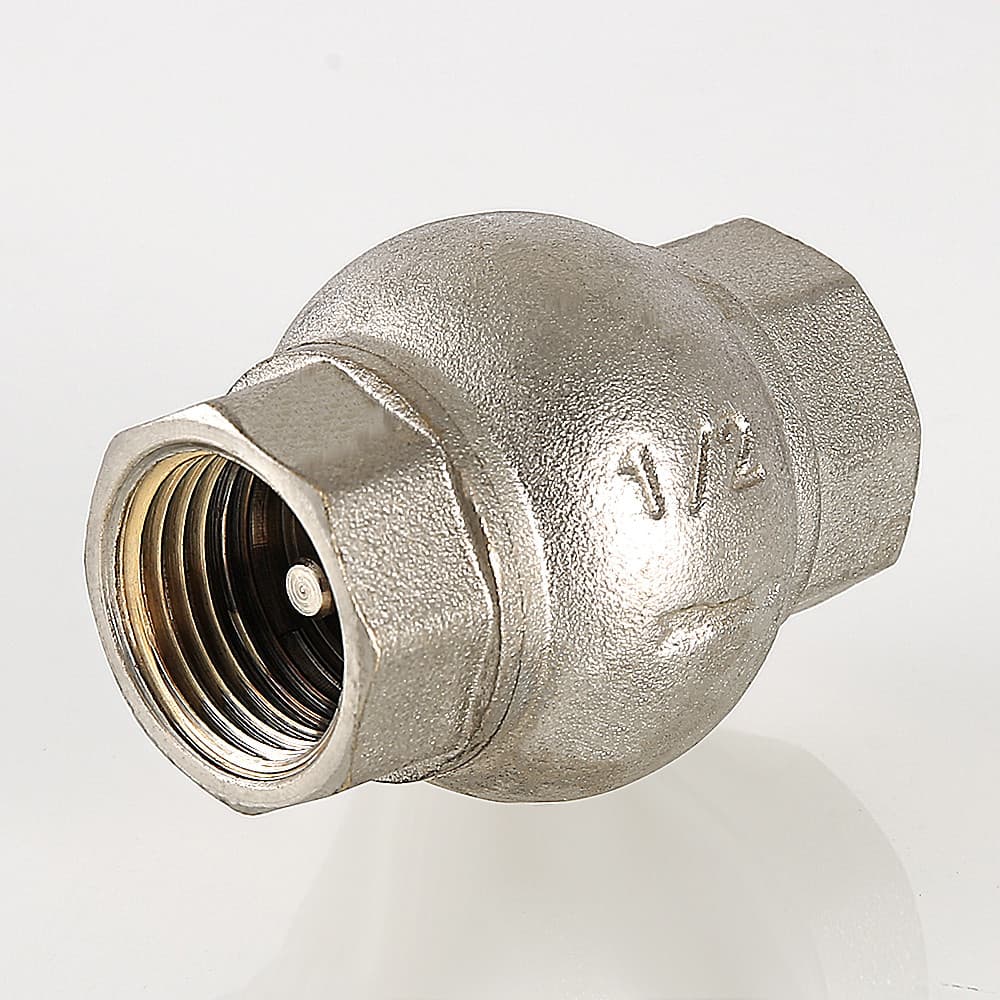

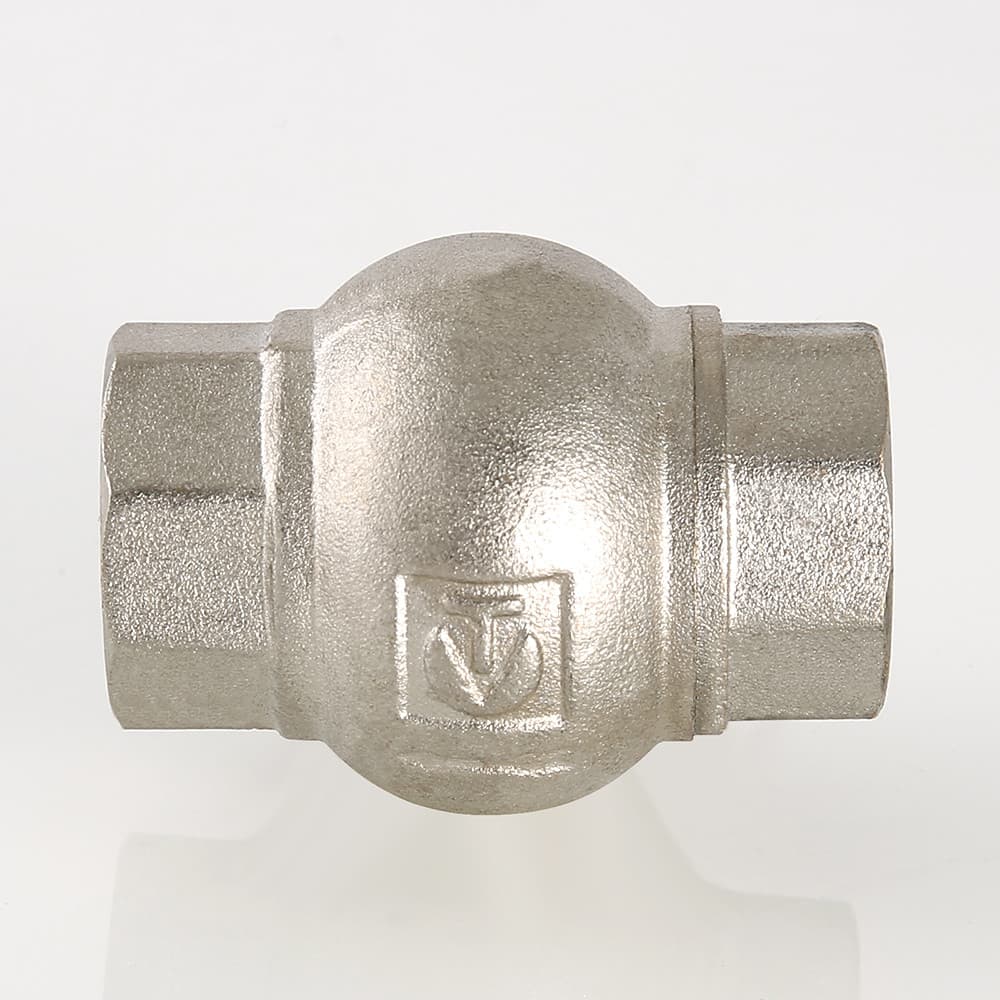

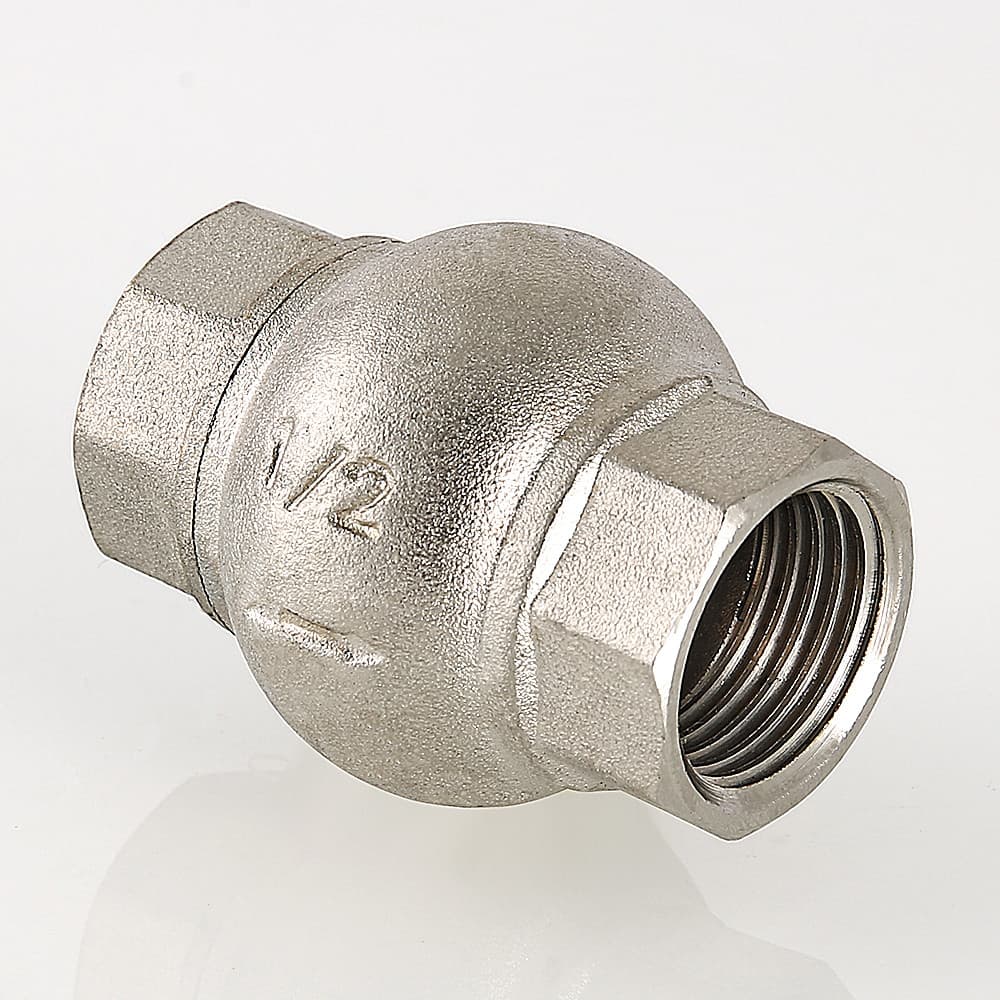

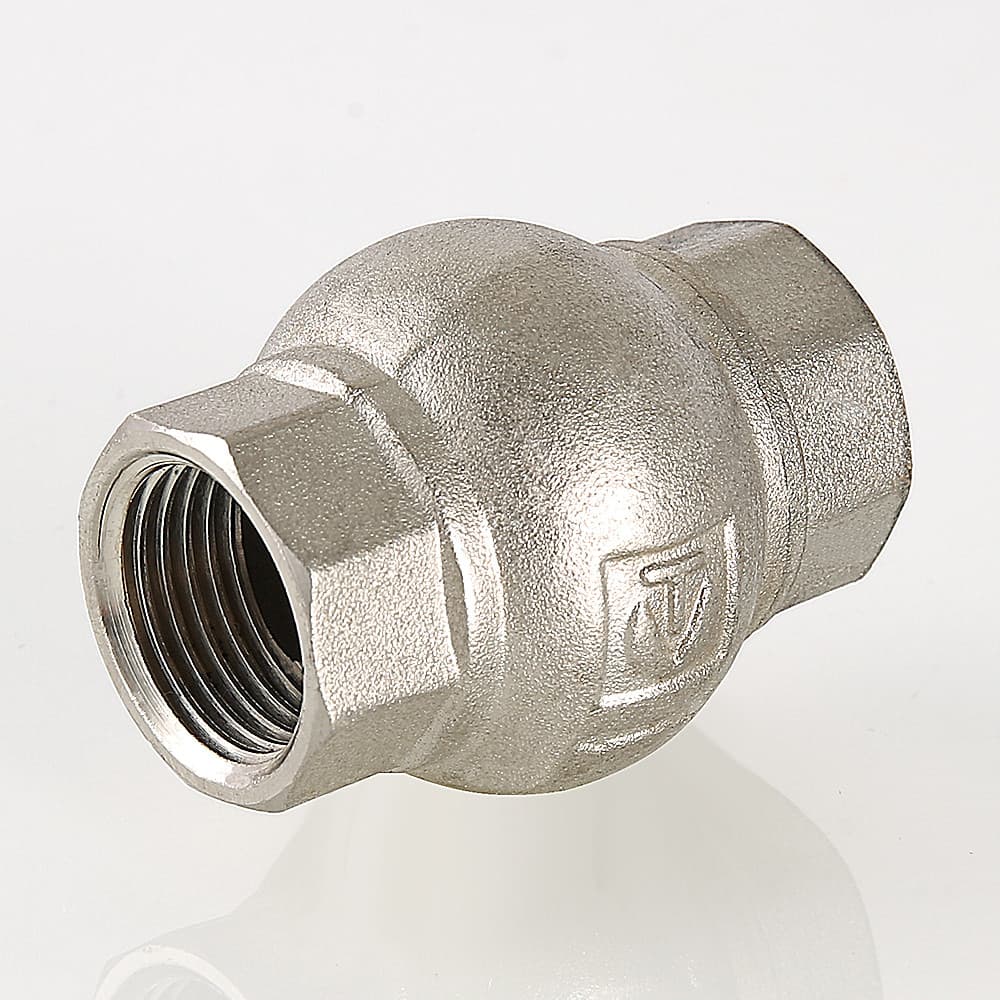

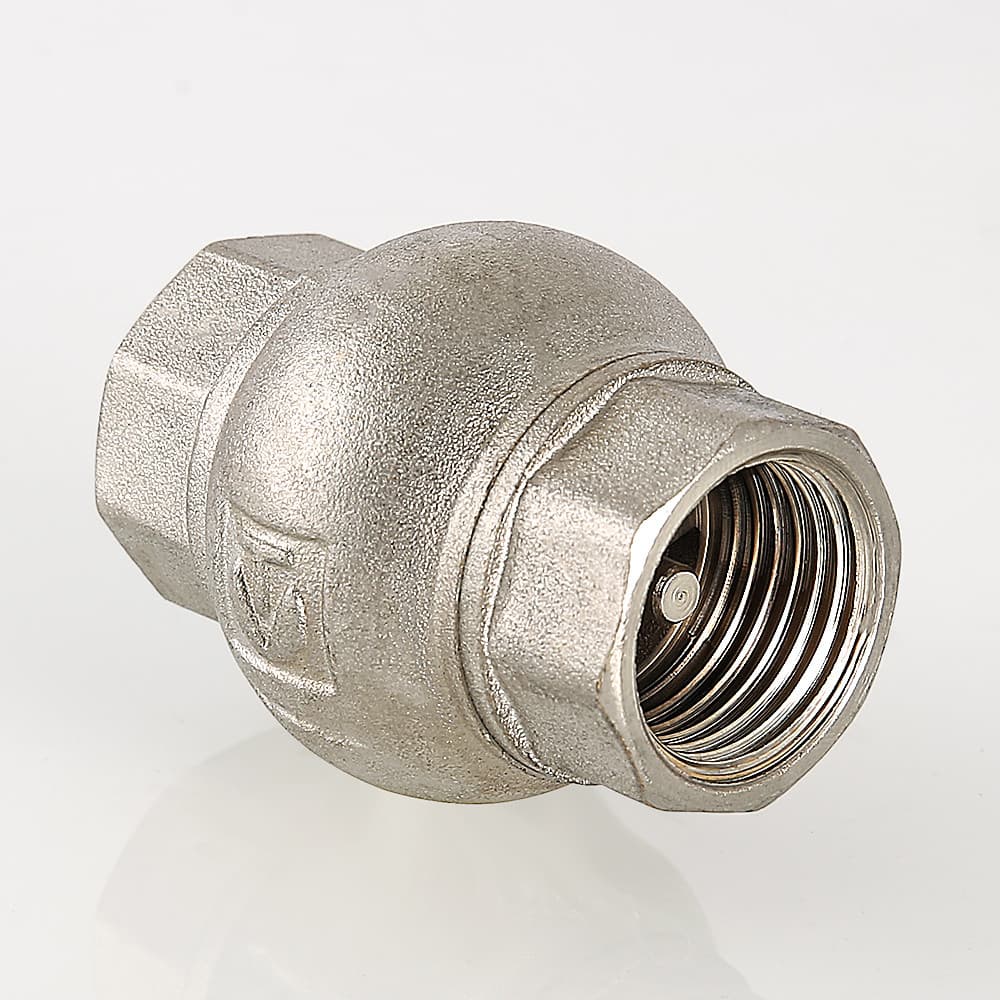

Оснащение пружинного типа, с полным отсечением трубы от водного потока. Корпус клапана представлен сферической полостью, что обеспечивает значительный пропуск теплоагента или воды. По обе стороны сферической полости расположены патрубки с внутренним резьбовым соединением под стыковку с трубами. Один из патрубков свинчиваемый для проведения ревизии, прочистки или ремонта. Патрубки шестигранной конфигурации под рожковый ключ.

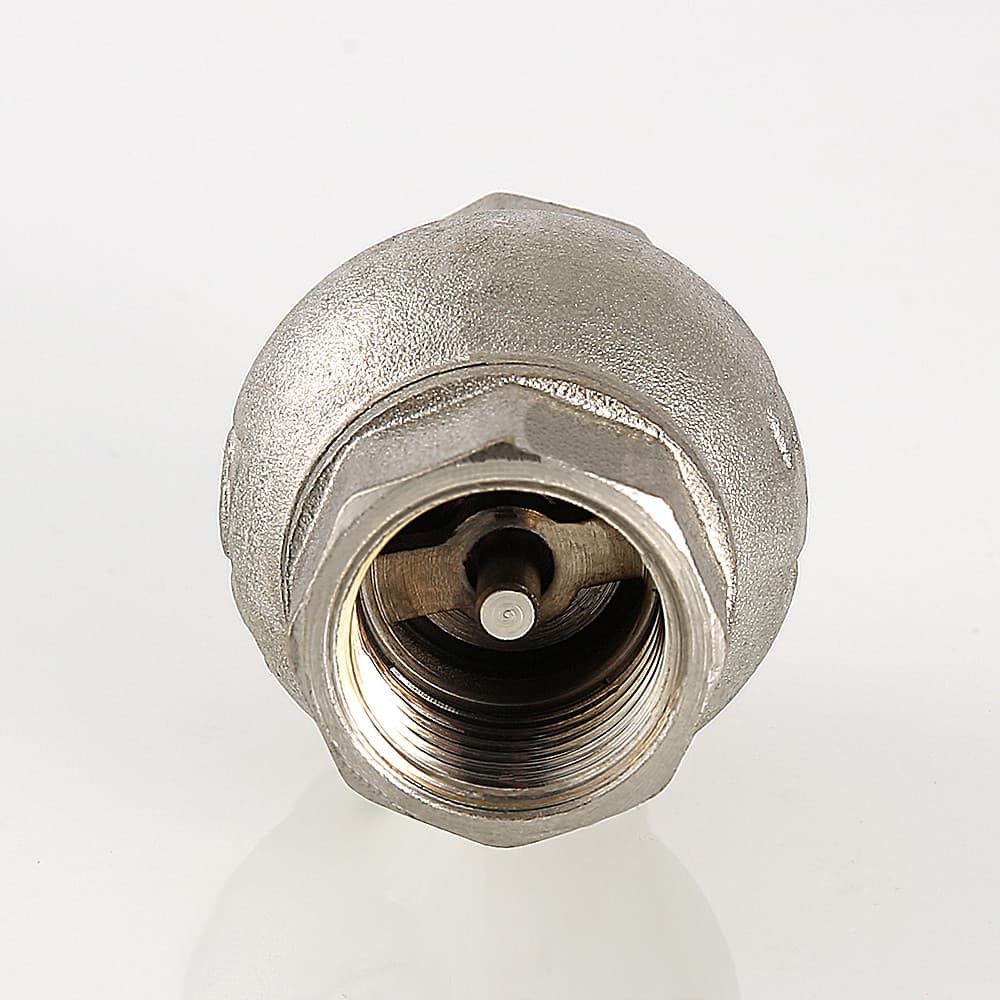

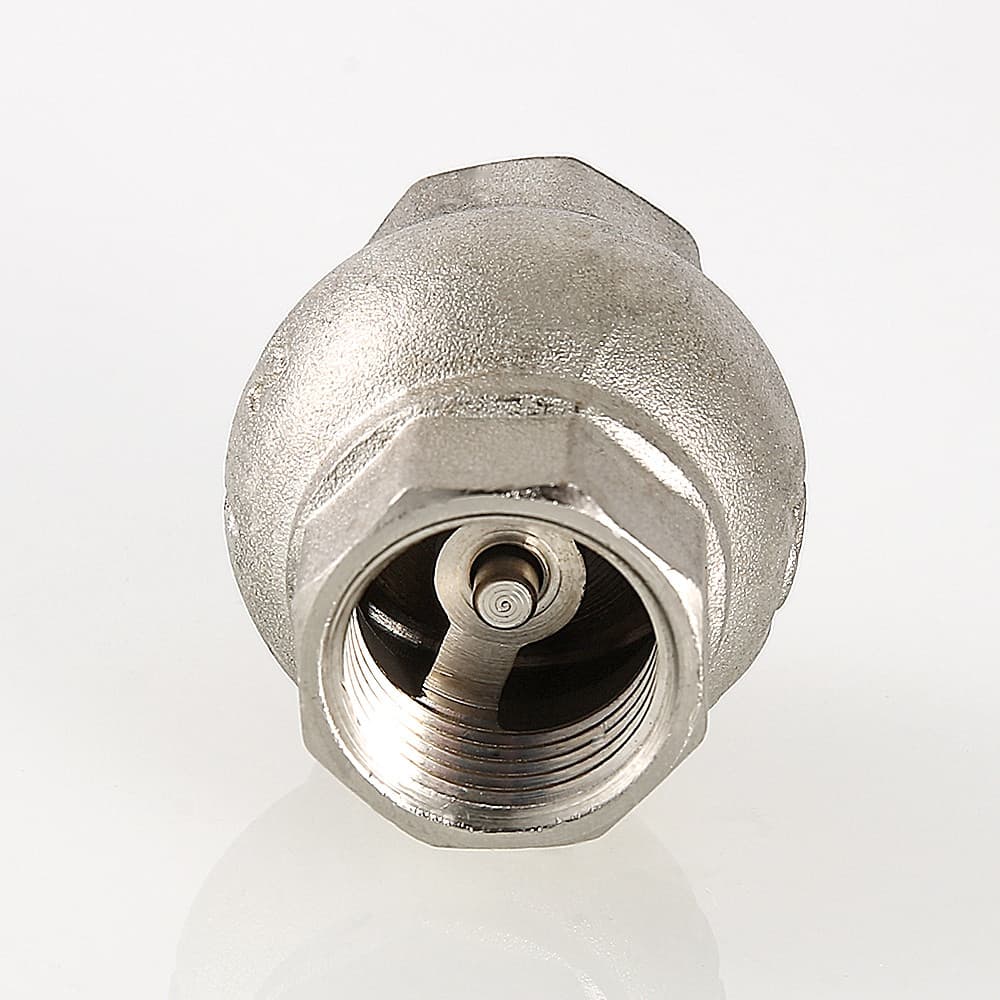

Внутренняя часть изделия состоит из следующих элементов:
- Шток.
- Тарелка.
- Прокладка под тарелку (синтетический каучук EPDM).
- Пружина возврата механизма (сталь AISI 304).
Корпус в латунном исполнении (марка металла CW 617N) с никелевой обработкой, позволяющей устройству выдерживать высокие температурные напряжения.
Преимущества и отличительные особенности

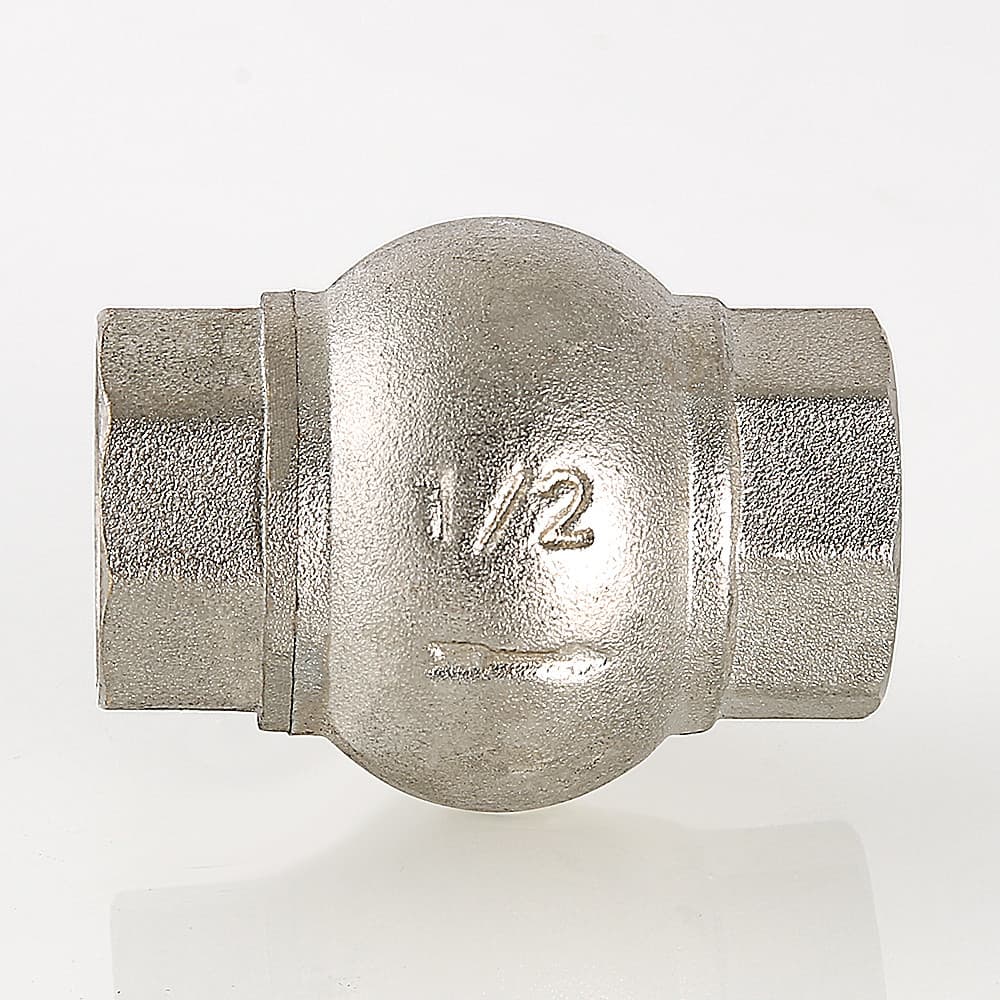

- Безошибочность установки. На корпусе маркировка в виде стрелки направления потока.
- Герметичность отсекаемого участка трубных коммуникаций. Свойство уберегает насосы циркуляции от обратного вращения, а значит поломки, при их аварийном отключении.
- Простота монтажа. Для стыковки с трубами необходима пара рожковых ключей.
Технические характеристики
- Верхний предел по давлению воды – до 16 кгс/см2.
- Максимальная температура – до +130 градусов.
- Срабатывание (открытие) – на 0,05 кгс/см2.
- Длительность эксплуатационного срока службы - до 120 месяцев, при правильности монтажа и выдерживании максимальных параметров воды.
С изделием идет технический паспорт-инструкция, куда вложен гарантийный талон качества от компании Valtec.
Основные характеристики VT.151.N.04 |
|
Диаметр | 1/2" |
Резьба | внутренняя |
Материал корпуса | никелированная латунь |
Максимальное рабочее давление | 25 бар |
Максимальная температура | 130°C |
Применение | для пропуска жидкости только в одном направлении |
Средний полный срок службы | 30 лет |
Страна производитель | Италия |
Гарантия от производителя | 120 |
