Отопительные системы комбинированного типа, имеющие в своем составе насос циркуляции, целесообразно оборудовать клапаном обратного действия VT.202.N. Устройство позволяет перекрыть участок трубы при включении в работу насоса циркуляции теплоагента.
Модификация изделия
Исходя из диаметра резьбовой стыковки с трубами, с/т изделие выпускается в следующих модификациях:
- VT.202.N.06 – на подающую трубу в 1 дюйм.
- VT.202.N.07 – для сопряжения с трубой на 1 ¼ дюйма.
Конструктивные особенности
Клапан выполнен из следующих комплектующих:
- Корпус с двумя патрубками (латунь CW 617N).
- Шток с отсечной тарелкой в стальном исполнении (марка металла AISI 304).
Присоединение с трубами производится посредством внутреннего резьбового соединения, нанесенного на патрубках корпуса.
Металлические части изделия обработаны никелевым напылением, снимающим излишнее температурное напряжение с металла. Функционирует (закрывается) устройство посредством давления гидростатического столба теплоагента.
Преимущества и отличительные особенности
- Эксплуатационная долговечность – до 120 месяцев при условии соблюдения предельно допустимых параметров теплоагента, а также технических норм установки.

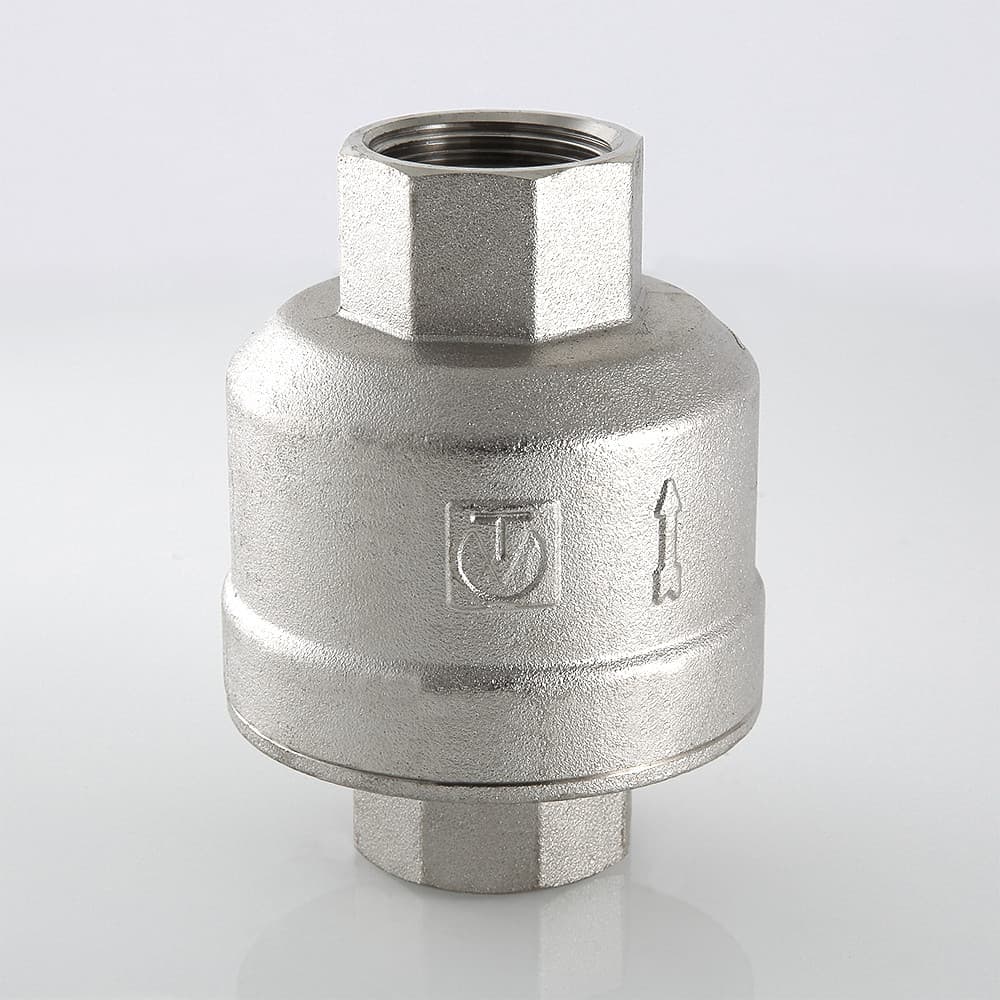

- Наличие маркировочной стрелки на корпусе – ошибочность остановки устройства на трубе исключается.
- Герметичность отсеченного участка трубных коммуникаций.
- Установка с/т оснащения выполняется на горизонтально расположенной трубе. В противном случае, клапан не будет срабатывать.
- Ремонтопригодность. Корпус может быть разобран для проведения замены изношенного штока или отсечной тарелки, а также для профилактической ревизии.
Технические характеристики
- Верхний предел подавлению в рабочем режиме циркуляции – до 10 кгс/см2.
- Максимум давления при гидравлике – до 15 кгс/см2.
- Температурный максимум теплоагента – до +150 градусов.
Технический паспорт-инструкция к изделию поставляется в обязательном порядке.
Производитель - итальянская компания Valtec.
Основные характеристики VT.202.N.06 |
|
Диаметр | 1" |
Резьба | внутренняя |
Материал корпуса | никелированная латунь |
Максимальное рабочее давление | 10 бар |
Максимальная температура | 150°C |
Применение | для пропуска жидкости только в одном направлении |
Средний полный срок службы | 30 лет |
Страна производитель | Италия |
Гарантия от производителя | 120 |
