Пресс-фитинг Valtec VTm.263 применяется при создании разъемных соединений в системах трубопроводов, выполненных из труб из металлополимеров. При этом, размеры этих труб должны иметь следующие параметры: внешний диаметр трубы от 16 до 40 мм, толщина стенки трубы от 2 до 3,5 мм, толщина алюминия не более 0,4 – 0,5 мм. Используется в системах водоснабжения или подачи тепла и в иных инженерных сетях с передачей веществ, не вредящих конструкции трубопровода.
Конструктивные особенности.

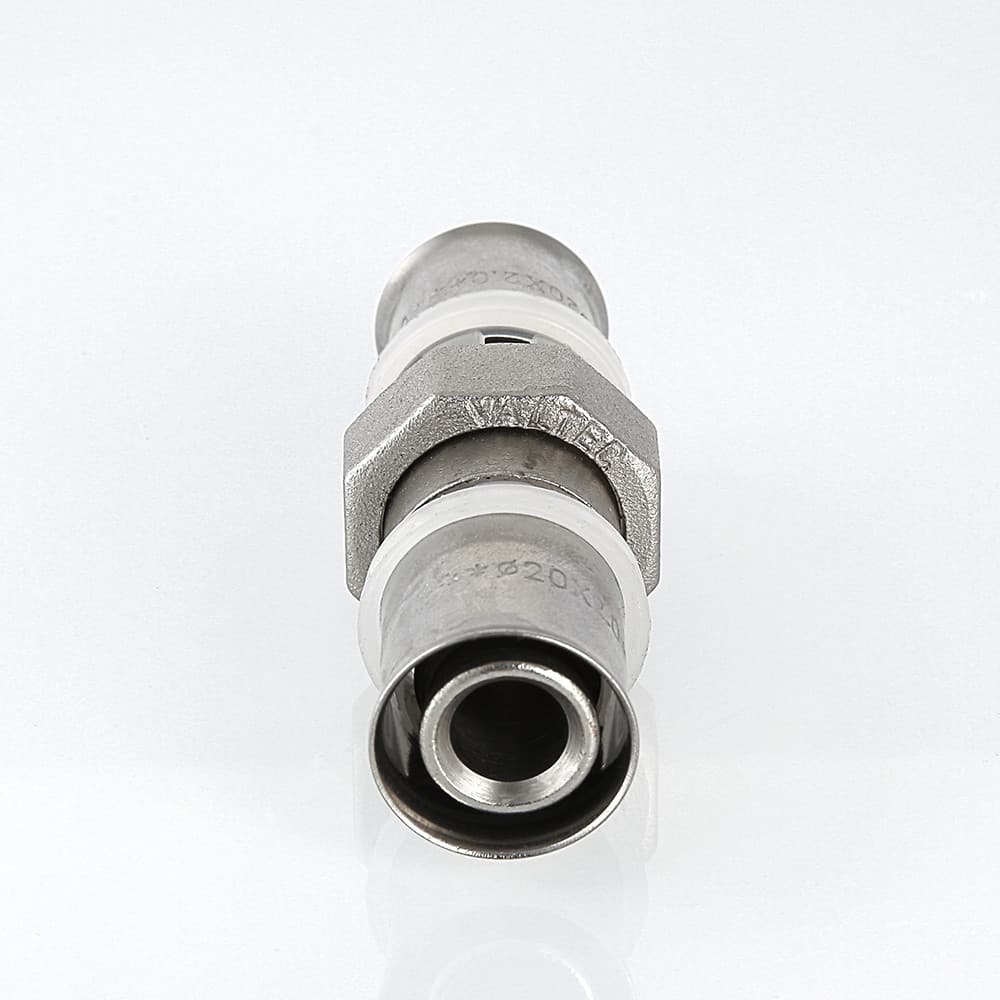

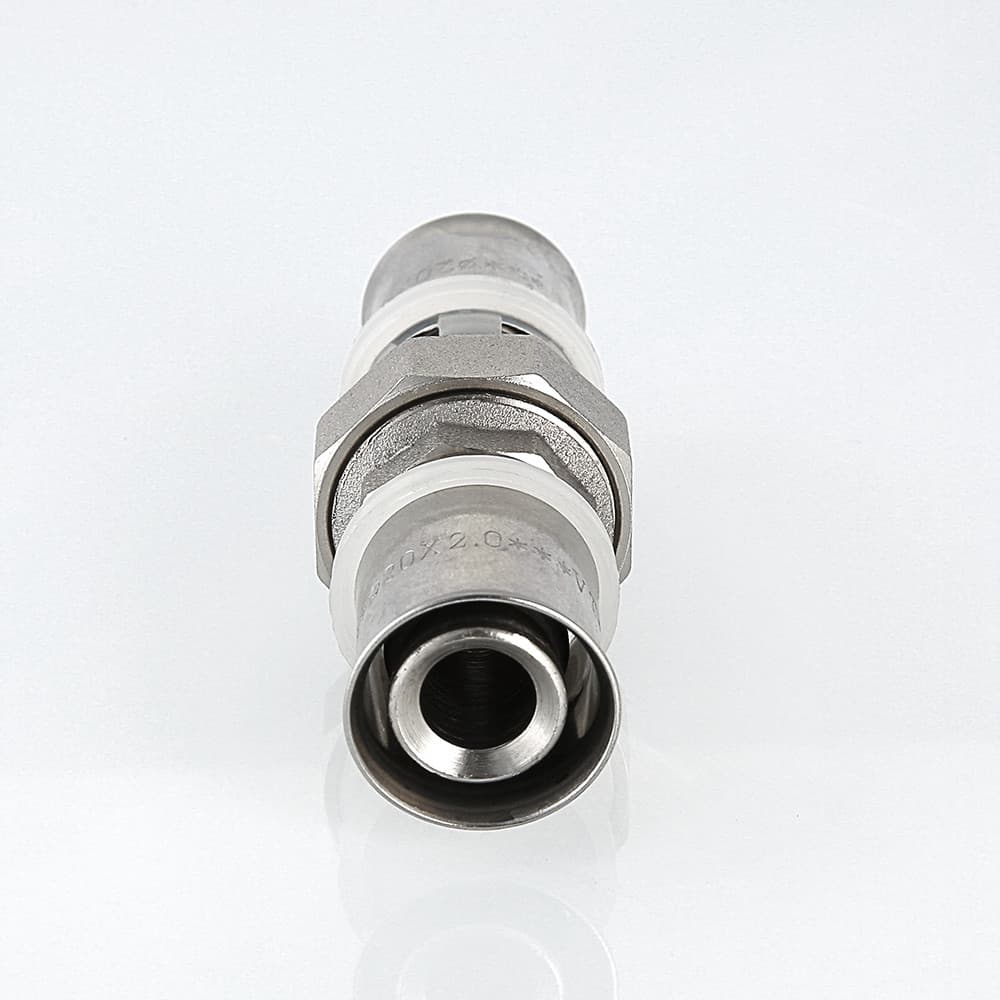

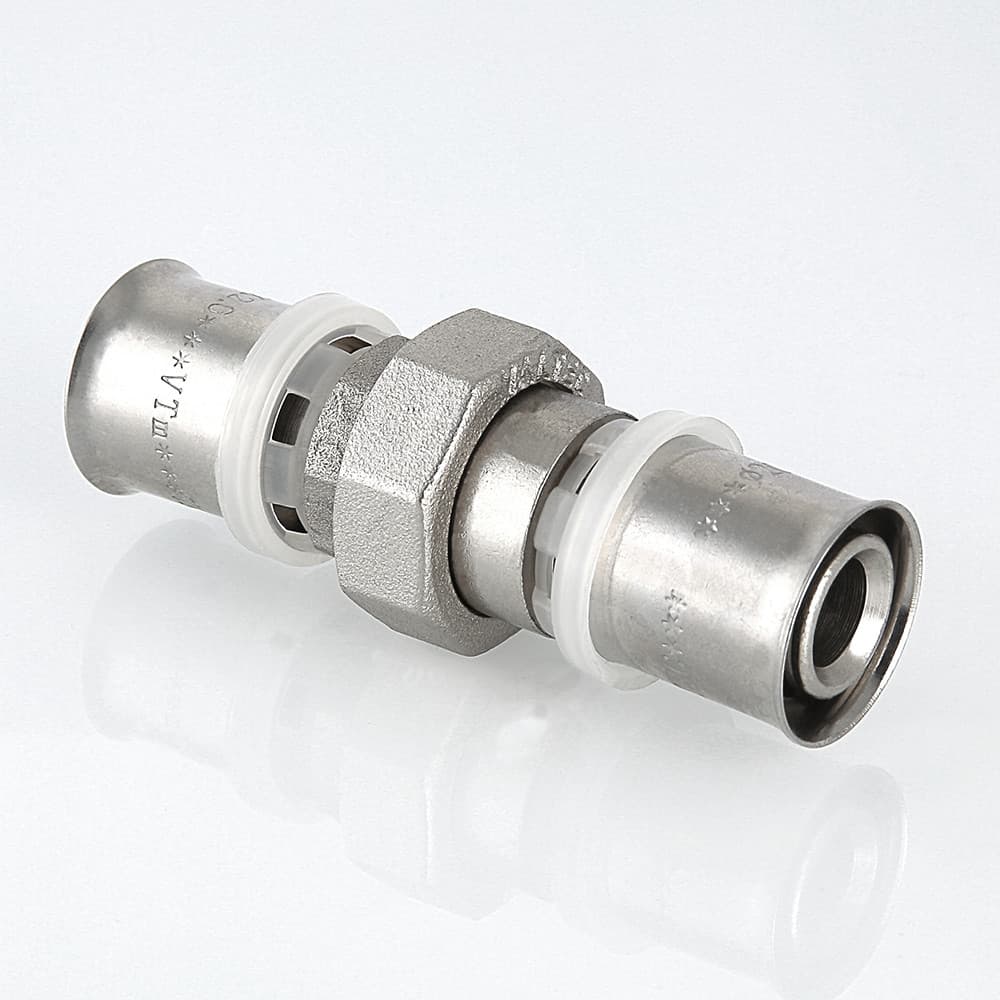

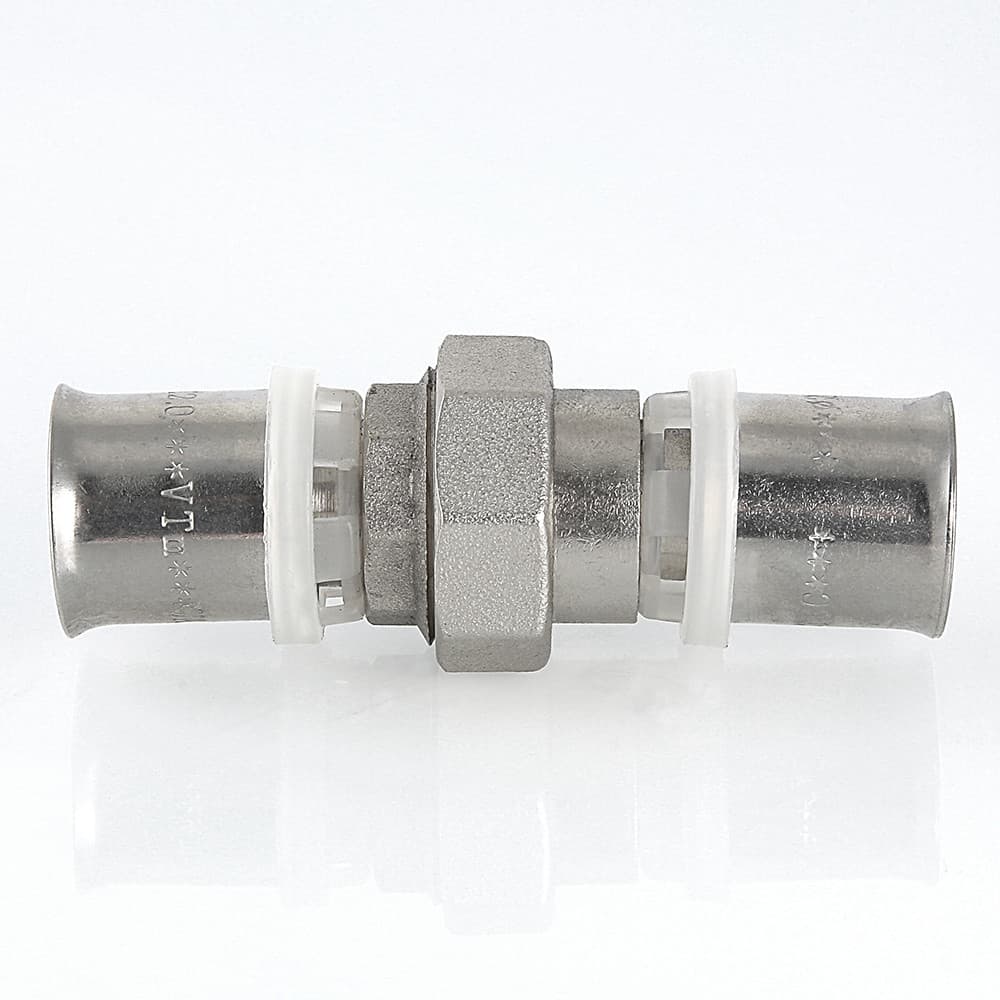

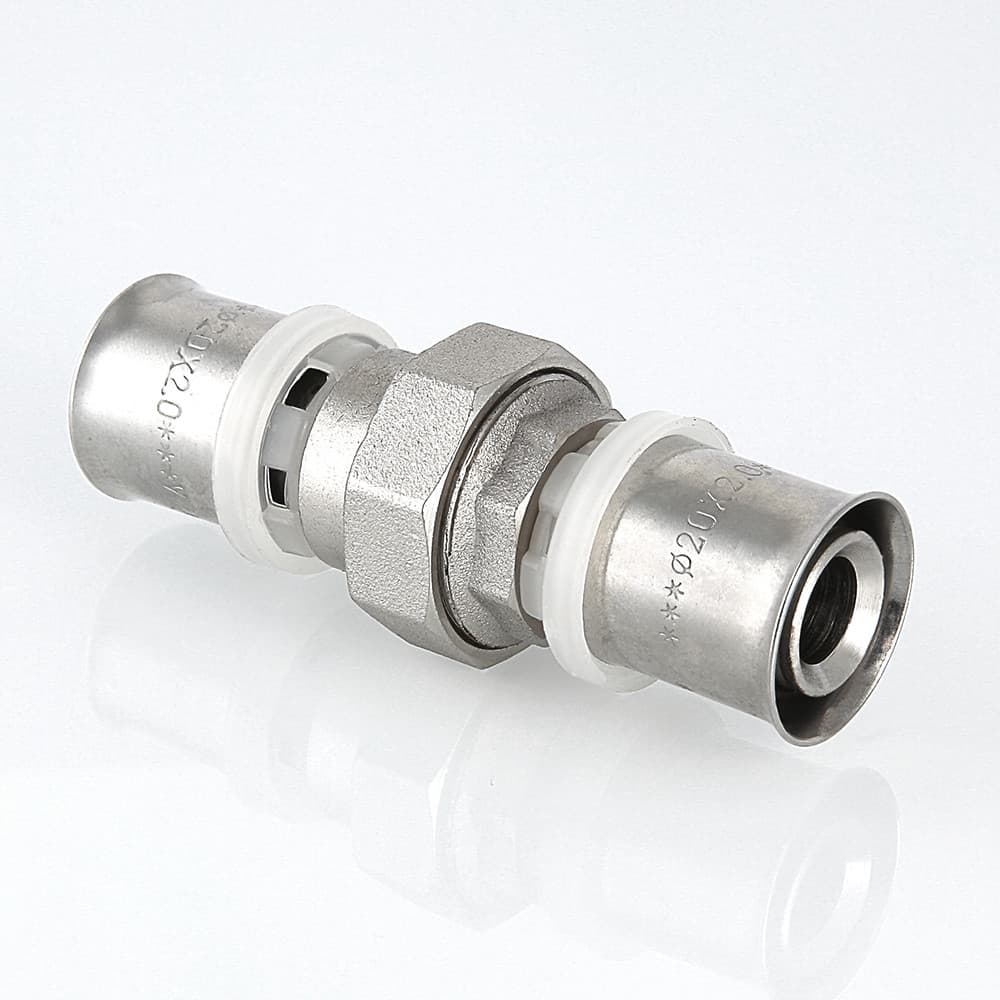

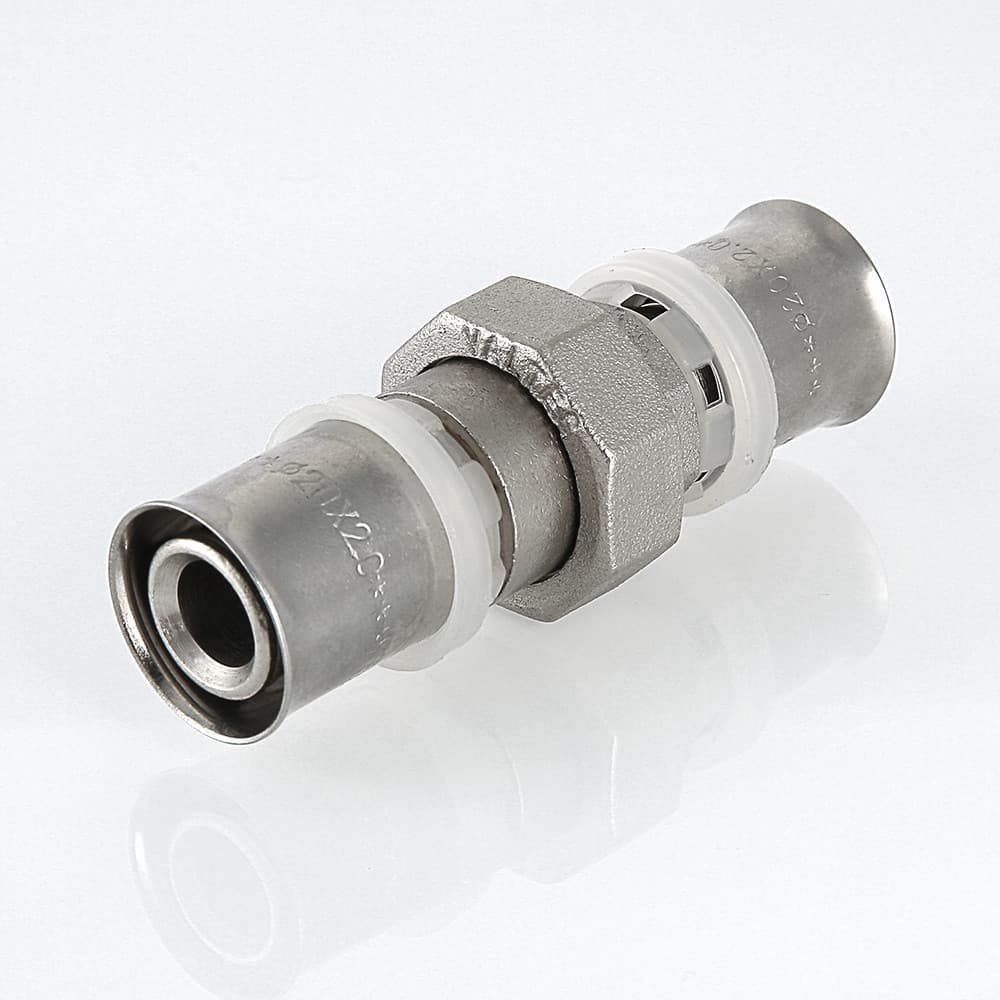

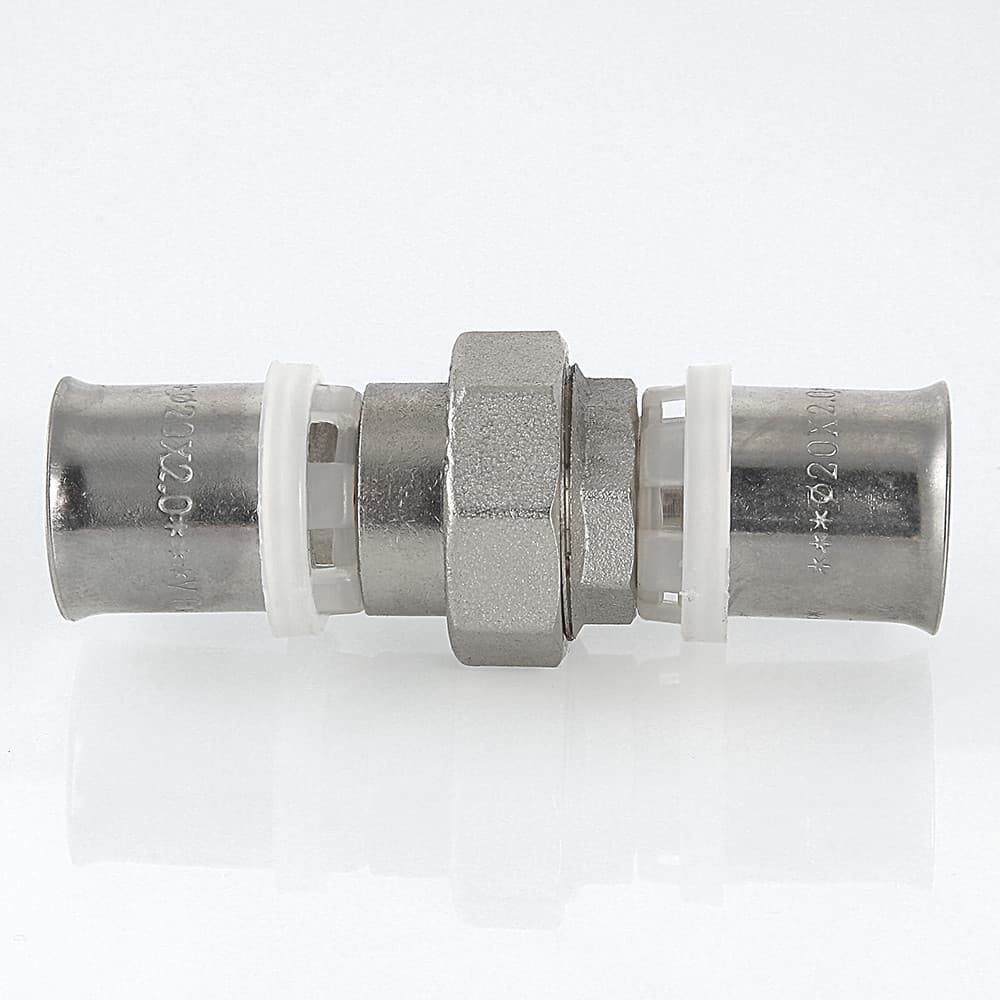

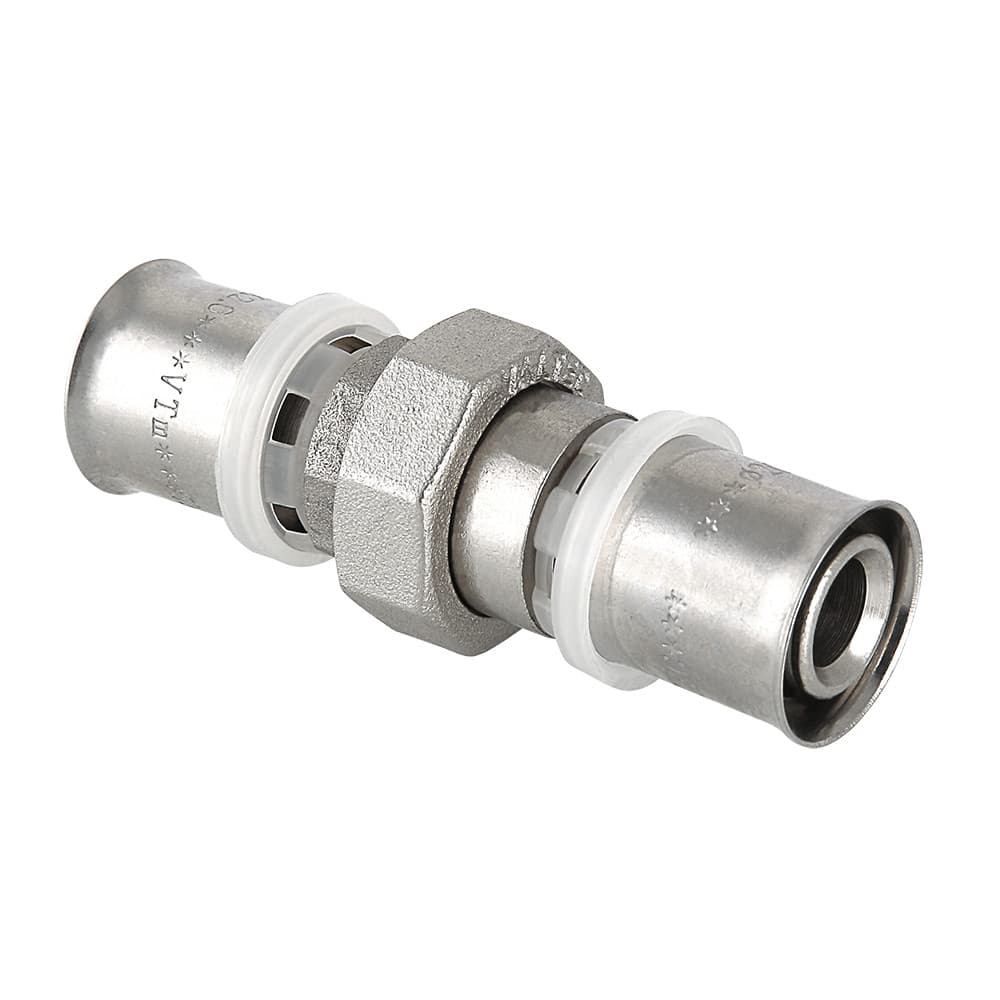

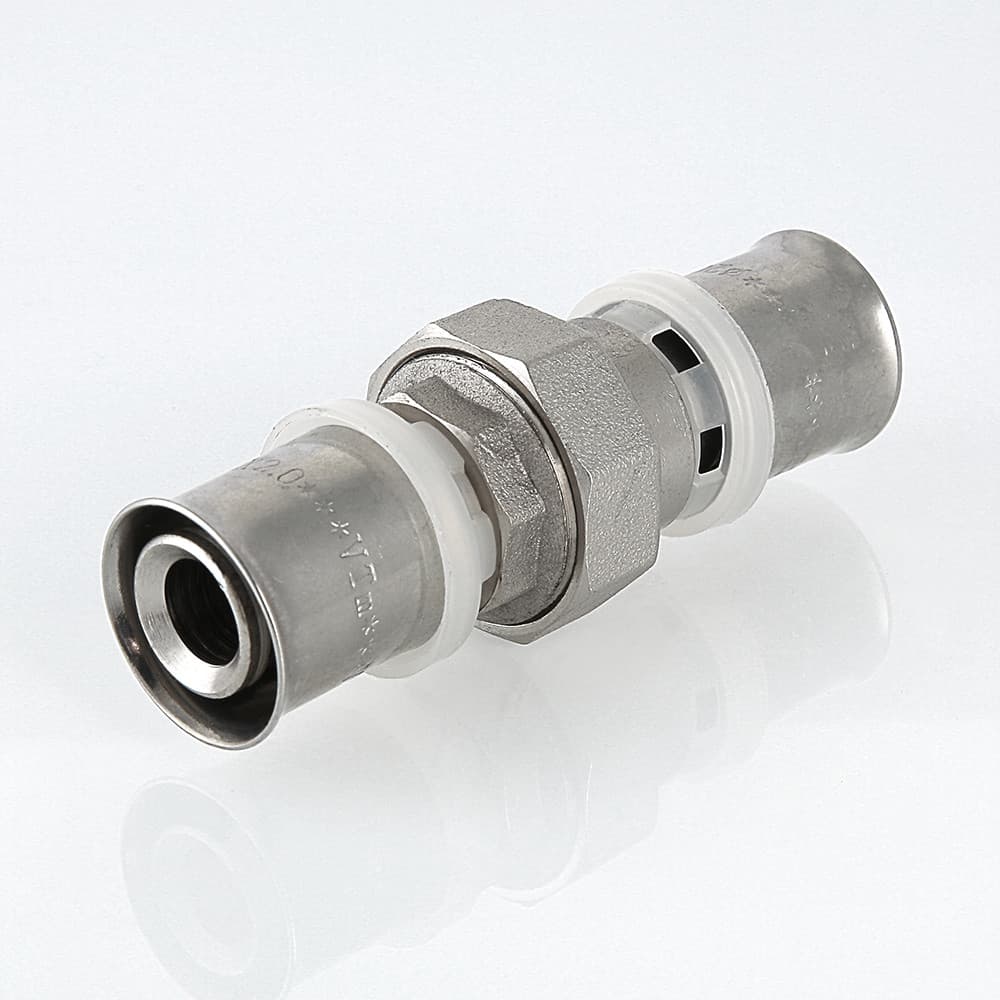

Соединитель Valtec VTm.263 – это прямой, равнопроходной пресс-фитинг. Он изготовлен из двух деталей: для перехода к наружной резьбе и накидной гайке. Корпус фитинга изготовлен из никелированной латуни марки CW 617N методом горячей штамповки. Пресс-гильзы стальные из антикоррозийной марки стали AISI 304. Обойма, предназначенная для фиксации гильзы, сделана из особого полиэтилена.
Модификация изделия.
Пресс-фитинг Valtec VTm.263 исполнен в трех модификациях с размерами диаметра 20, 26 и 32 мм.
VTm.263 20 х 20 мм.
- Длина фитинга 126 мм.
- Диаметр – 20 мм.
- Вес изделия – 136 гр.
VTm.263 26 х 26 мм.
- Длина фитинга 128 мм.
- Диаметр – 26 мм.
- Вес изделия – 212 гр.
VTm.263 32 х 32 мм.
- Длина фитинга 130 мм.
- Диаметр – 32 мм.
- Вес изделия – 350 гр.
Преимущества использования.
- Высокое итальянское качество производства.
- Полное соответствие отечественным стандартам для инженерных сетей.
- Низкая стоимость изделия.
- Увеличенный срок эксплуатации.
Технические характеристики.
- Материал корпуса – латунь марки CW 617N с никелированной защитной обработкой.
- Номинальное давление при эксплуатации – до 25 бар.
- Работа при температурных показателях – от -30 до +115 градусов.
- Аварийная температура - +130 градусов.
- Резьба муфты – трубная, по требованиям ГОСТ 6357.
- Усилие обжатия гильзы – 1200 Н..
- Полный срок работы – до 50 лет.
Основные характеристики VTm.263.N.002020 |
|
Диаметр трубного соединения | 20 мм |
Тип фитинга | соединитель разъемный |
Исполнение | равнопроходной |
Материал корпуса | никелированная латунь |
Номинальное давление | 25 бар |
Максимальная температура | +115 ºС |
Тип насадки пресс-инструмента (по каталогу REMS) | ТН |
Усилие обжатия гильзы, не менее | 1200 Н |
Применение | для металлопластиковых труб |
Средний полный срок службы | 50 лет |
Рабочее давление | 10 бар |
Страна производитель | Италия |
Гарантия от производителя | 120 месяцев официальной гарантии |
