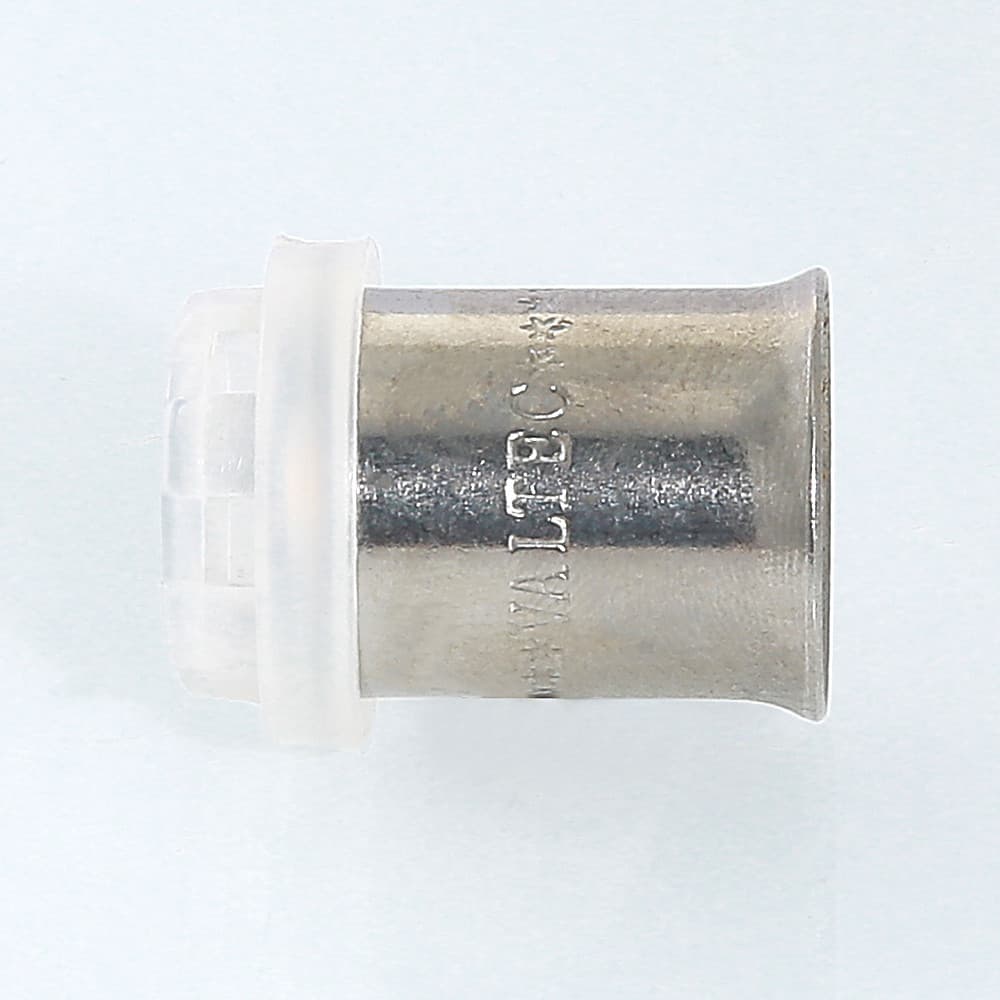

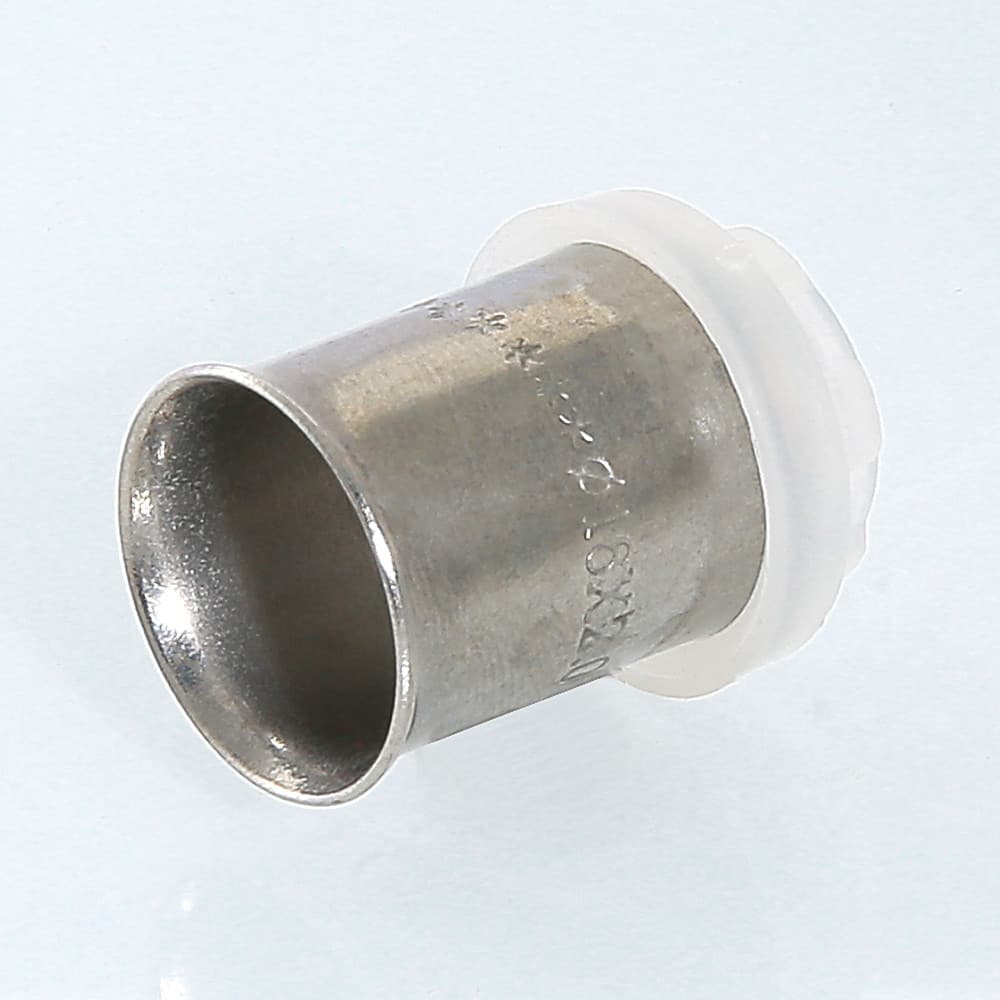

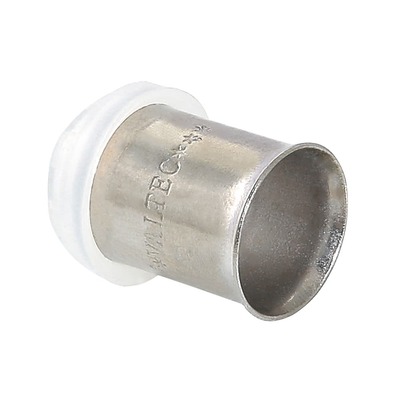

Гильза Valtec для пресс-фитинга 16 мм VTm.290.N.000016

Гильза Valtec VTm.290 применяется для создания не разъединяемых соединений в системах трубопроводов из металлополимерных труб или труб, изготовленных из сшитого полиэтилена. Геометрические параметры труб при этом должны удовлетворять следующим значениям: диаметр трубы от 16 до 32 мм, толщина стенки трубы от 2 до 3 мм и толщина алюминия от 0,4 до 0,5 мм. Такие трубопроводы широко применяются в системах водоснабжения, как хозяйственного, так и питьевого назначения, в отопительных системах и других инженерных системах с передачей газов и веществ, не наносящих вреда материалам, из которых выполнены трубы и элементы соединения.

Конструктивные особенности.

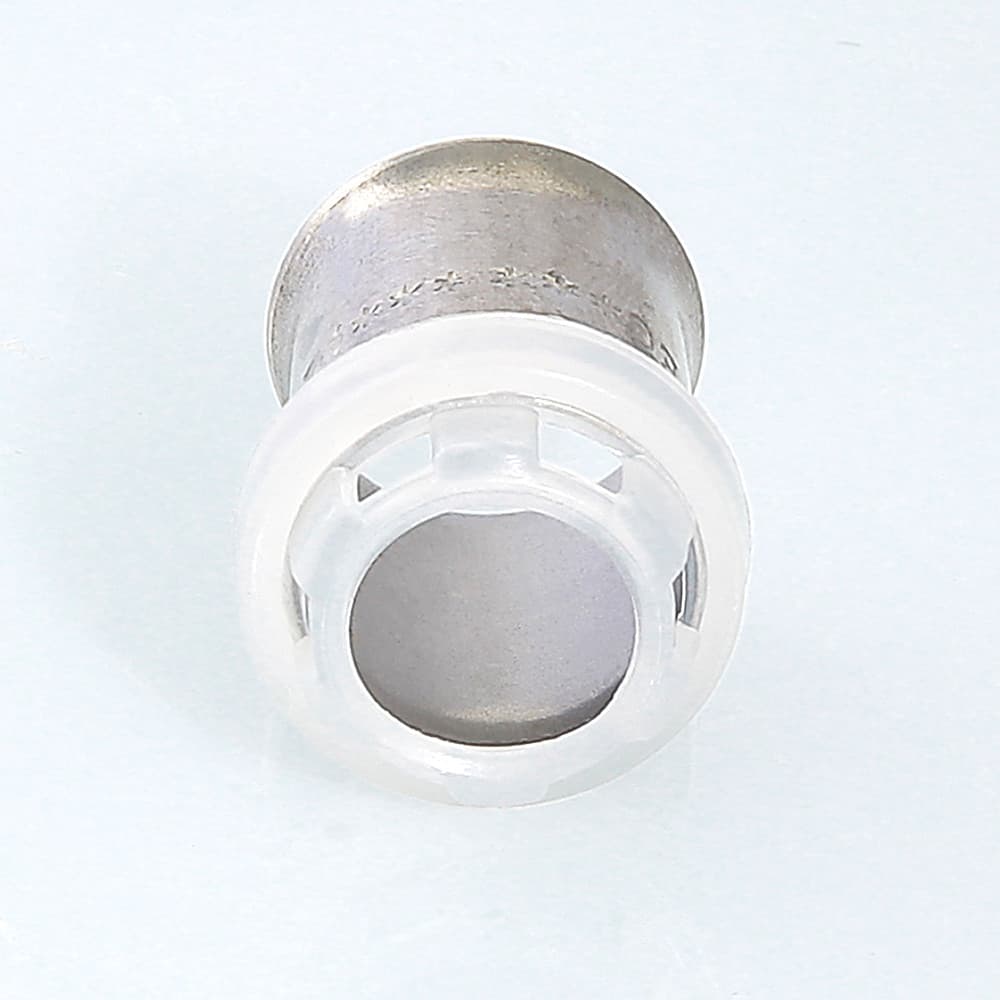

Материал гильзы Valtec VTm.290 – это пластичная антикоррозийная сталь марки AISI 304. Обойма-фиксатор изготавливается из нейлона PA 6. В конструкции гильзы предусмотрен раструб для монтажа.

Модификация изделия.

Гильза Valtec VTm.290 выпускается в четырех модификациях, в зависимости от диаметра: 16, 20, 26 и 32 мм.

VTm.290 16:

• Длина гильзы – 29 мм.
• Диаметр гильзы – 16 мм.
• Вес гильзы – 7 гр.

VTm.290 20:

• Длина гильзы – 29 мм.
• Диаметр гильзы – 20 мм.
• Вес гильзы – 9 гр.
• VTm.290 26:
• Длина гильзы – 29 мм.
• Диаметр гильзы – 26 мм.
• Вес гильзы – 19 гр.

VTm.290 32:

• Длина гильзы – 30 мм.
• Диаметр гильзы – 32 мм.
• Вес гильзы – 23 гр.

Преимущества использования.

• Высокопрочная сталь.
• Низкая цена.
• Обеспечение правильного положения пресс-насадки на соединителе.
• Полнота одевания трубы на штуцер.
• Пресечение возможности электрического контакта между алюминиевой прослойкой трубы и латунным корпусом фитинга.
• Большой срок эксплуатации.

Технические характеристики.

• Материал гильзы - пластичная нержавеющая сталь марки AISI 304.
• Рабочее давление – 10 бар.
• Температурный режим эксплуатации – от -30 до +115 градусов.
• Усилие на обжим гильзы – 1200 Н.
• Гарантийный срок работы – до 50 лет.
