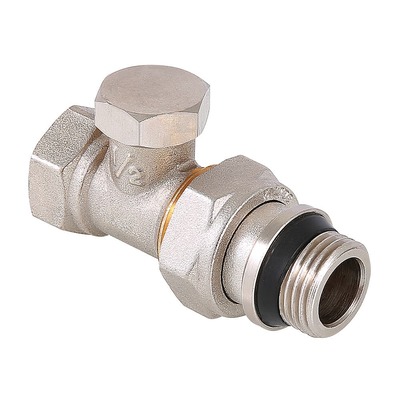

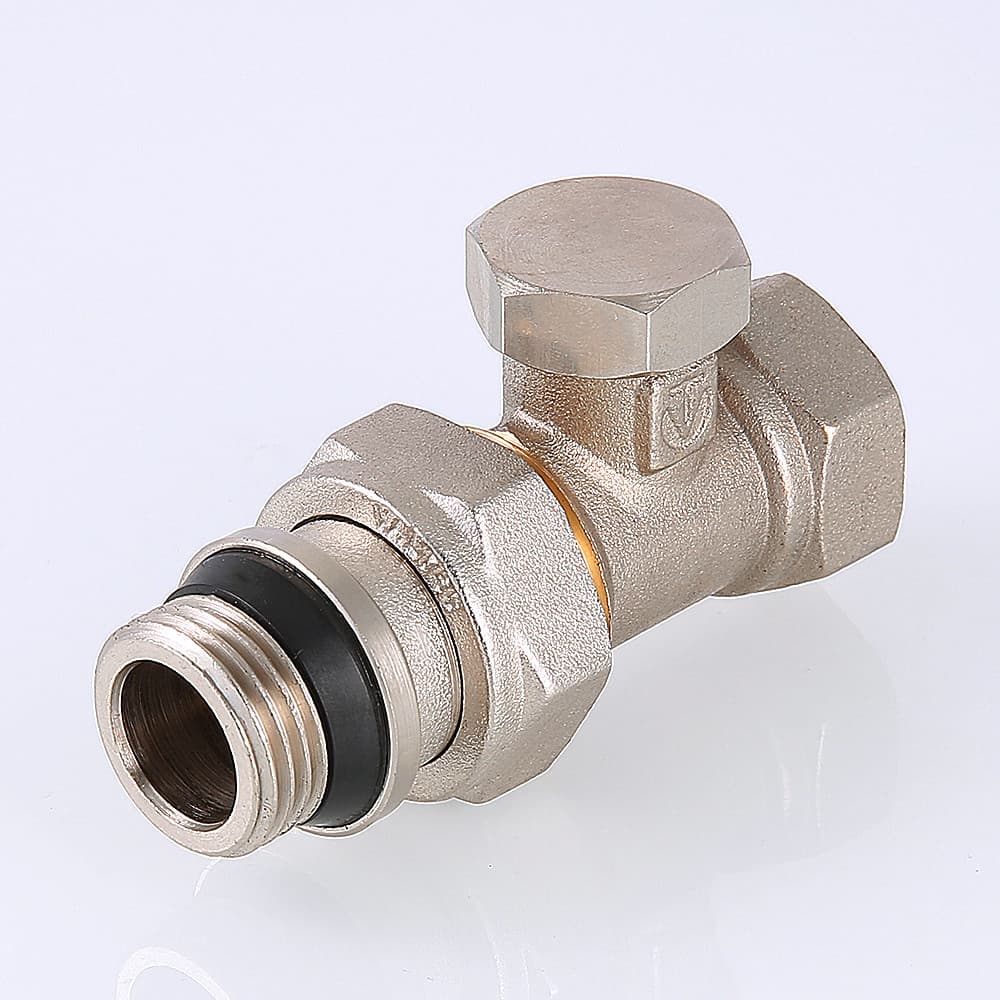

Клапан модели VT.020.NR.04 используется для настройки прохождения объемов теплоносителя через радиаторы современных образцов. Функциональная предназначенность модификации клапана решает проблему точной балансировки отопительного трубного контура.
Модификация изделия
Запорно-регулирующей арматуре присвоен артикул VT.020.NR/04. Установка устройства проводится на выходе из отопительного радиатора. Регулировка проводится посредством плунжера, обеспечивающего дросселирование потока теплоагента.
Модель под резьбовое сопряжение с радиатором и трубой на ½ дюйма.
Конструктивные особенности
Отливка основных деталей - латунь марки CW617N. Оснащение может устанавливаться, как в вертикальном положении, так и горизонтальном (точность настройки потока не страдает).Для плотности сопряжения «радиатор-клапан» предусмотрено уплотнительный элемент в виде резинового кольца под конус. Конструкция модели проста, и представлена следующими техническими составляющими:
- Корпус – (1 ед.).
- Патрубок-полусгон – (1ед.).
- Плунжер латунный (латунь CW614N) – (1ед.).
- Крышка с шестигранной головкой, предотвращающая ошибочное влияние на отрегулированный расход теплоагента.
Преимущества и отличительные особенности
- Точная балансировка циркуляции теплоагента в составе трубного контура системы отопления.
- Надежность и долговечность работы арматуры (эксплуатационный срок до 30 лет).
- Возможность отсоединения и последующего ремонта, прочистки отопительного радиатора.
- Полная плотность стыковки арматуры к батарее.
Технические характеристики
- Максимальный температурный предел по теплоагенту – до +130 градусов.
- Давление теплоагента в процессе эксплуатации отопительной системы – до 10 кгс/см2.
- Давление при опрессовке – до 15 кгс/см2.
- Допустимый температурный диапазон микроклимата в комнате – от +5 до +55 градусов.
Завод-производитель Valtec (Италия).
Основные характеристики VT.020.NR.04 |
|
Диаметр | 1/2" |
Резьба | внутренняя-наружная |
Тип крана/клапана | прямой |
Материал корпуса | латунь |
Максимальное рабочее давление | 10 бар |
Максимальная температура | 120°C |
Средний полный ресурс, циклы | 5000 |
Ремонтопригодность | да |
Применение | для настройки расхода теплоносителя через отопительный прибор при балансировке системы |
Средний полный срок службы | 30 лет |
Страна производитель | Италия |
Гарантия от производителя | 120 месяцев официальной гарантии |
