Сопутствующей разновидностью запорно-регулирующей арматуры, монтируемой для оснащения бытовых приборов отопления современных образцов, является модель клапана VT.019.N. Функциональное предназначение оснастки – возможность проведения оптимизации расхода теплоагента при его прохождении через секции радиатора.
Конструктивные особенности

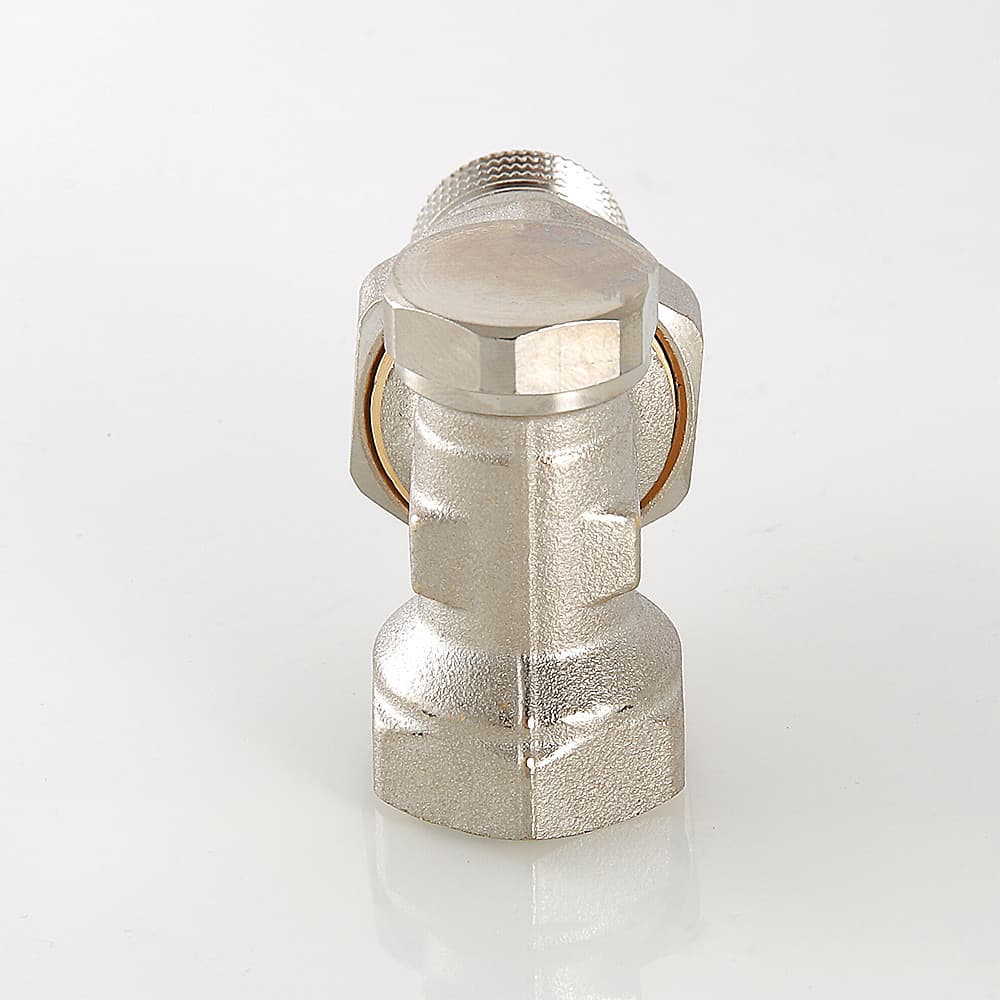

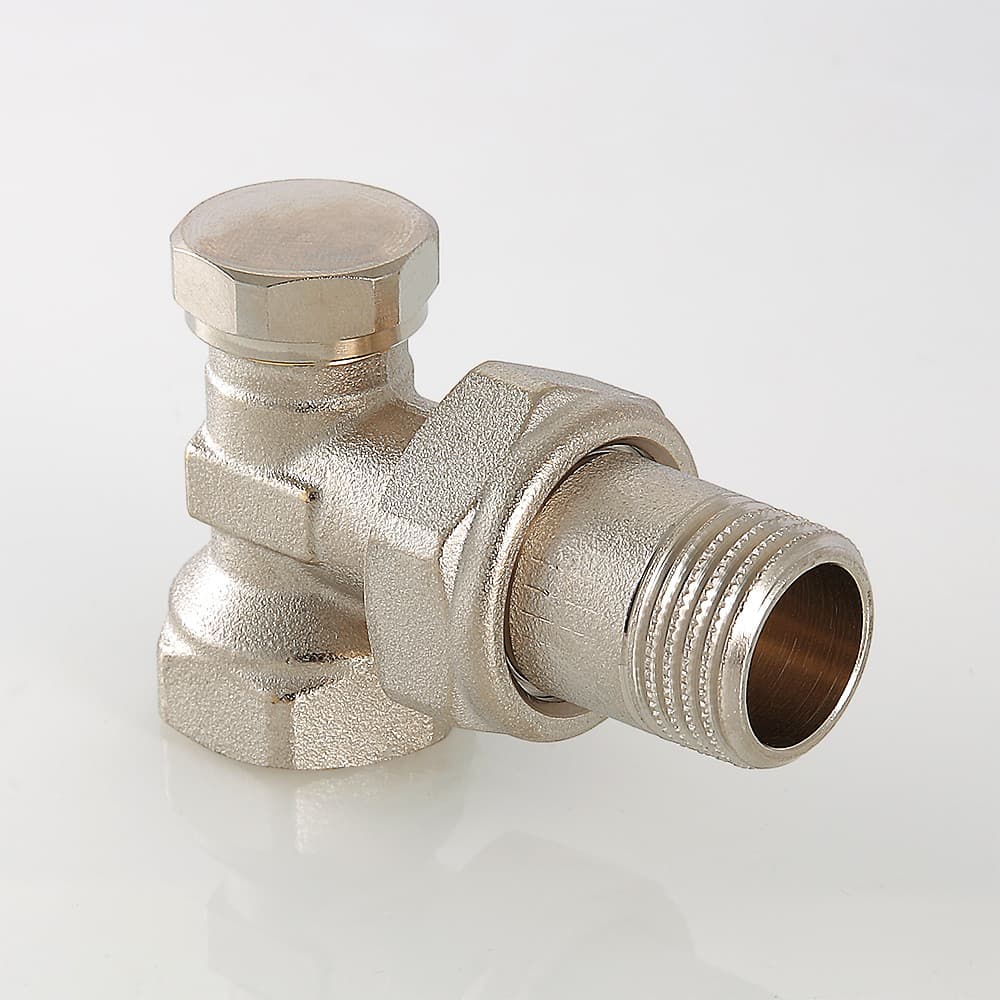

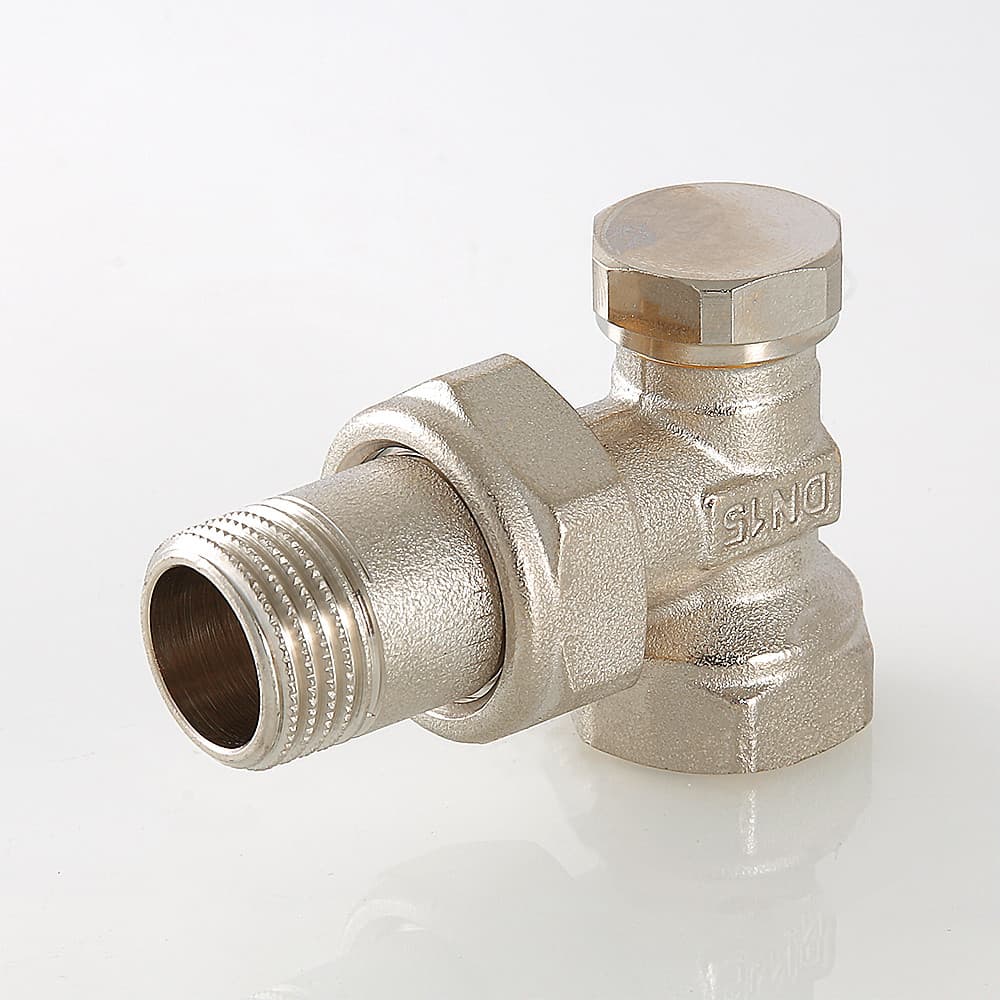

Клапан имеет угловой вид конструкции, и стыкуется боковым способом посредством внешнего резьбового соединения с батареей. Внутренняя резьба на корпусе служит для сопряжения с трубой теплоносителя. Наличие заглушки из латуни предотвращает вмешательство в подключенную систему.
Базовой комплектацией предусмотрены следующие элементы:
- Т-образный корпус – (1 ед.).
- Патрубок с гайкой накидного типа - (1 ед.).
- Золотниковая прокладка из СКЭПа – (1 ед.).
- Паронитовая прокладка под шестигранную крышку – (1 ед.).
- Основные части – отливка латунная (марка металла CW617N).
Модификация изделия
Крепление изделия проводится непосредственно к выходному отверстию отопительного радиатора.
В зависимости от диаметра радиаторного отверстия и сопрягаемой трубы, существуют два варианта исполнения изделия артикула VT.019.N, которым широко пользуются монтажники-профессионалы:
- VT.019.N.04 - под стыковку с диаметром на ½ дюйма.
- VT.019.N.05 - под стыковку на ¾ дюйма.
Преимущества и отличительные особенности
- Монтирование без разборки трубной обвязки.
- Эксплуатационные возможности изделия – до 30 лет при соблюдении условий подключения и эксплуатации.
- Точность исполнения резьбовых соединений (внутренняя/внешняя), что позволяет правильно провести стыковку без каких-либо перекосов накидной гайки и самого корпуса.
- Полная герметичность при использовании резиновых колец (приобретаются отдельно).
Технические характеристики
- Давление теплоагента - до 15 атм.
- Температура теплоагента – до 130 градусов.
- Температурный предел микроклимата в помещении – от +5 до +55 градусов.

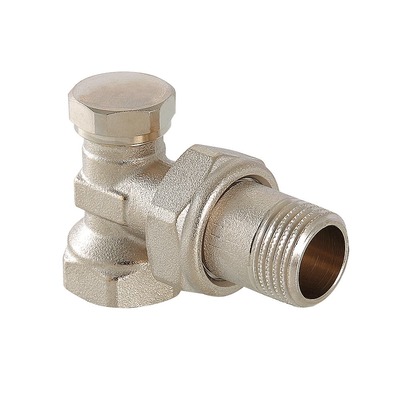

Основные характеристики VT.019.N.04 |
|
Диаметр | 1/2" |
Резьба | внутренняя-наружная |
Тип крана/клапана | угловой |
Материал корпуса | никелированная латунь |
Максимальное рабочее давление | 10 бар |
Максимальная температура | 120°C |
Средний полный ресурс, циклы | 5000 |
Ремонтопригодность | нет |
Применение | для настройки расхода теплоносителя через отопительный прибор при балансировке системы |
Средний полный срок службы | 30 лет |
Страна производитель | Италия |
Гарантия от производителя | 84 месяца официальной гарантии |
