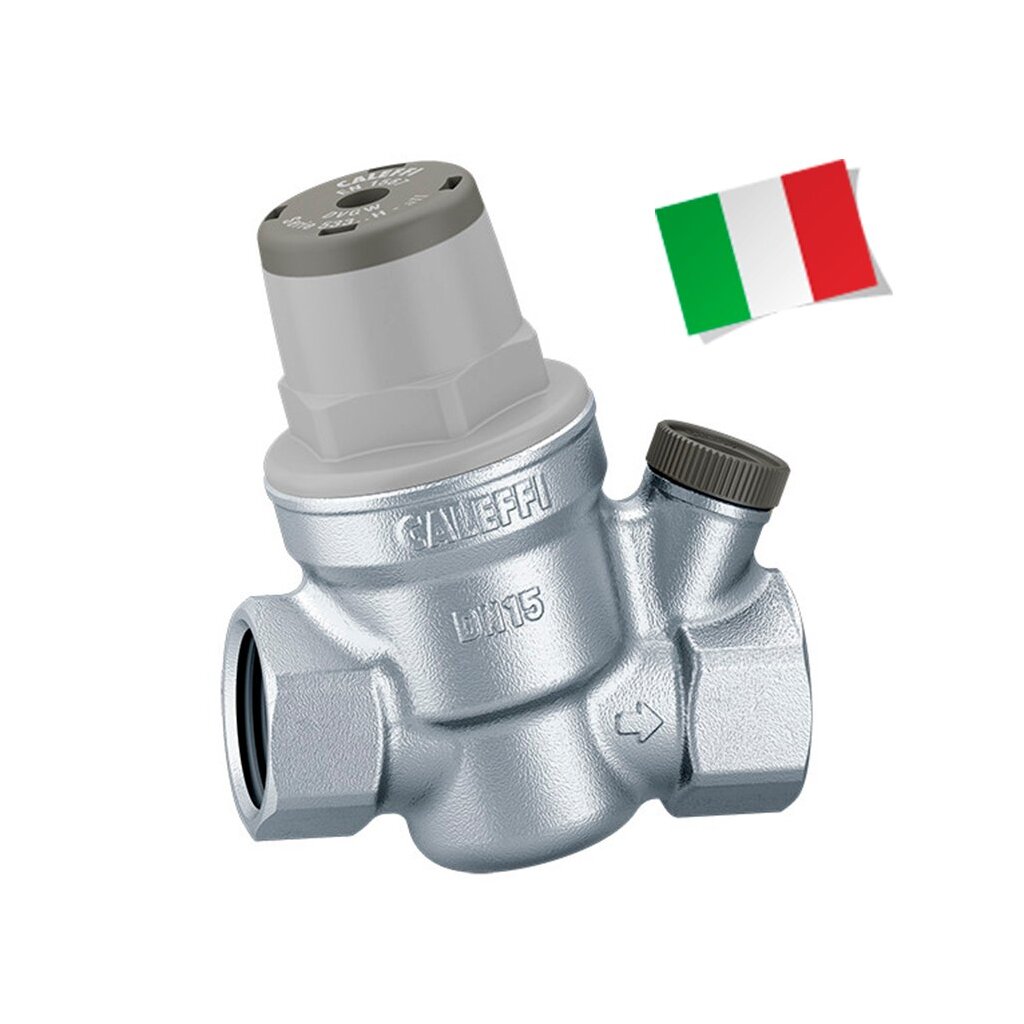

Редуктор давления ВН 1/2" Caleffi 533441H

Редуктор Caleffi 1/2" - редукционный клапан давления для холодной и горячей воды, предназначен для уменьшения давления воды до установленного значения при подаче от источника, применяется на входе в квартиру или перед системой очистки воды, бойлера и др. приборов. В данной модели редуктора есть возможность подключить манометр.

Данный редуктор сертифицирован в соответствии со стандартом EN 1567 для работы при температурах подаваемой воды до 80°C.

Редуктор Калеффи 533441H снижает и стабилизирует давление на входе городской сети, которое обычно оказывается слишком высоким и изменяющимся для правильного использования на бытовых системах.

Серия 533 была изготовлена для использования на небольших системах, таких как квартиры и в качестве защитного устройства для водоподогревателя, где важными являются габаритные размеры и отсутствие шума.

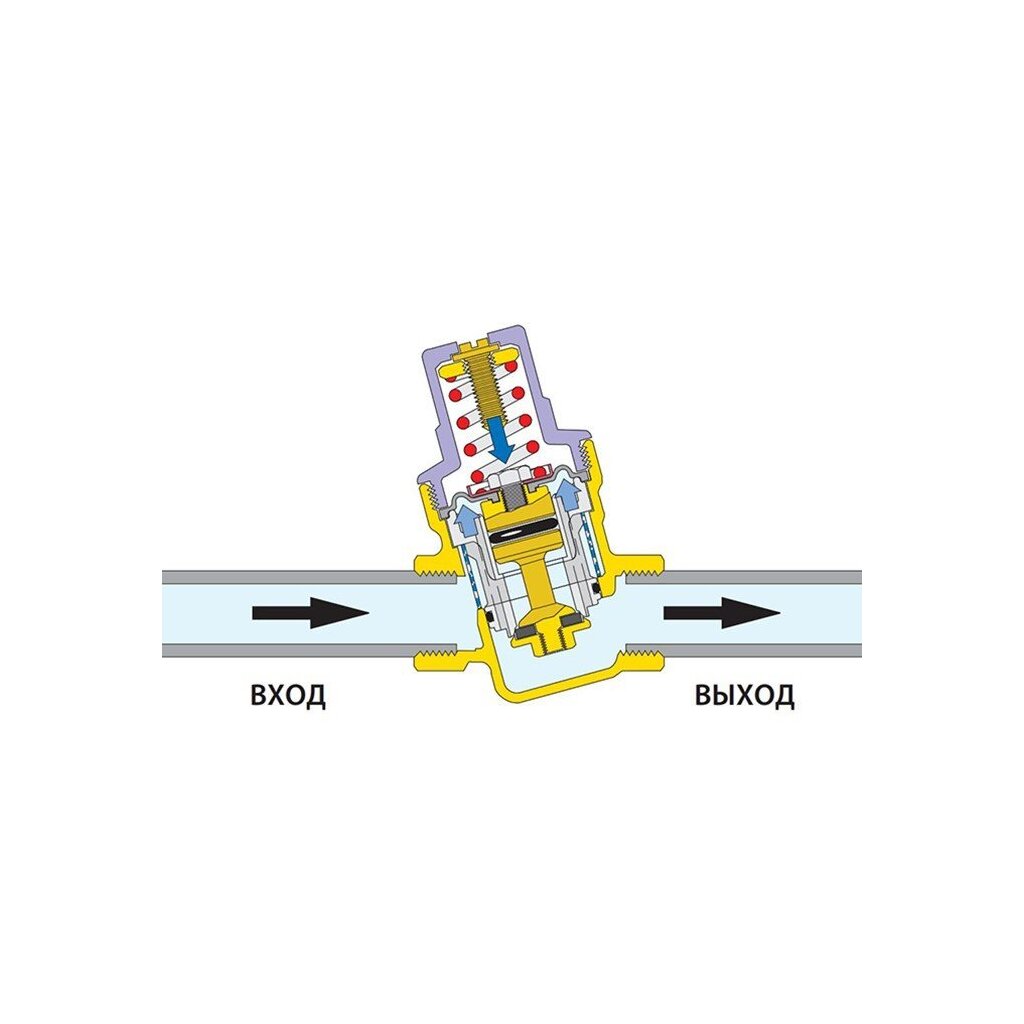

Принцип работы:
Редукционный клапан давления основывает свою работу на равновесии двух противоположных сил: толкающее усилие пружины для открывания проходного сечения и толкающее усилие мембраны для закрытия проходного сечения.

Преимущества редуктора давления Caleffi 533441H:
1. Профилированная мембрана.
Для достижения более точных регулировок, при изменении давления на входе, была изготовлена мембрана с особым профилем. Такая мера гарантирует также больший срок эксплуатации, поскольку диафрагма оказывается более прочной к перепадам давления и к старению от износа.
2. Шток из нержавеющей стали
Шток из нержавеющей стали  позволяет свести к минимуму типичные проблемы, связанные с использованием жесткой и агрессивной воды.
3. Небольшие габаритные размеры.
«Наклонная» конфигурация позволяет редукционным клапанам давления серии 533 приобретать ограниченные габаритные размеры, которые предоставляют возможность облегченной установки, прежде всего, в бытовых системах.
4. Сменный картридж.
Редукционные клапаны давления серии 533 обладают возможностью извлечения внутреннего картриджа для периодических операций чистки и технического обслуживания.
5. Неслипающиеся материалы.
Центральный суппорт, содержащий подвижные детали, изготовлен из пластмассового материала с низким коэффициентом прилипания. Данное решение сводит к минимуму возможность образования отложений накипи, основной причины возможных поломок.
6. Сертификация.
Редукторы давления сертифицированы в соответствии со стандартом EN 1567 для работы при температурах подаваемой воды до 80°C. Кроме того, в зависимости от моделей, они соответствуют британскому стандарту WRAS и французскому стандарту ACS.
7. Возможность подключить манометр

Режим работы при водоразборе:
При открытии крана водоразбора усилие пружины становится бóльшим, чем противодействующее ему усилие мембраны; затвор смещается вниз, открывая проход воды. Чем больше становится запрос воды, тем сильнее снижается давление под мембраной, обеспечивая увеличение потока воды через проходное сечение.

Режим работы без водоразбора:
Когда кран водоразбора полностью закрыт, давление на выходе увеличивается и толкает мембрану вверх. При этом затвор закрывает проходное сечение, поддерживая постоянную величину давления, соответствующую значению настройки редуктора. Даже минимальное превышение усилия, создаваемого мембраной, над усилием, создаваемым пружиной, приводит к закрытию редуктора.

Для периодической чистки фильтра и для проверки и замены картриджа необходимо:
1 Отсечь редуктор.
2 Открутить против часовой стрелки винт настройки до снятия напряжения с внутренней пружины.
3 Открутить крышку.
4 Извлечь картридж, воздействуя на шестигранник с помощью плоскогубцев.
5 Весь картридж, после ревизии и чистки, может быть снова установлен или заменен с помощью запасного картриджа.
6 Повторно произвести настройку редуктора.

Благодаря регулятору в редукторе Caleffi выходное давление можно выставить до необходимого значения от 1 до 5,5 бар. Заводская настройка - 3 бар.
Настройку можно выполнить, поворачивая винт, расположенный в верхней части пластикового колокола. Поворачивайте его по часовой стрелке для увеличения давления настройки и против часовой стрелки - для его уменьшения. Убедитесь, что манометр показывает нужное значение.

Корпус изготовлен из латуни (хромированный). Шток - из нержавеющей стали. Крышка - из PA6G30. Мембрана и уплотнители из резины EPDM.

Технические характеристики:

Диапазон давления на выходе: 1 - 5,5 бар
Производительность: 1,27 м3/час
Материал корпуса: латунь
Покрытие корпуса: хром
Диаметр подключения: 1/2"
Максимальное давление на входе: 1,6 МПа (16 бар)
Максимальная рабочая температура: 80°С
Гнездо под манометр: есть
Производитель: Calleffi (Италия)
