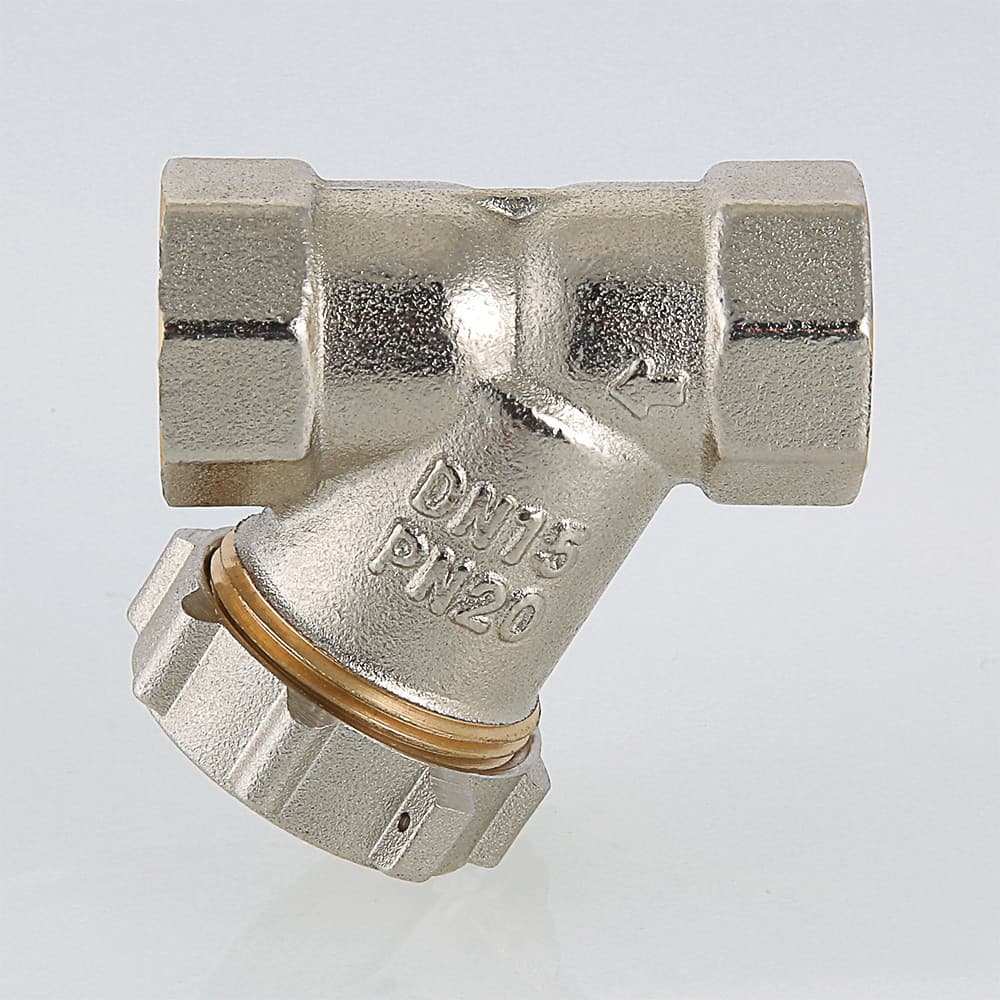

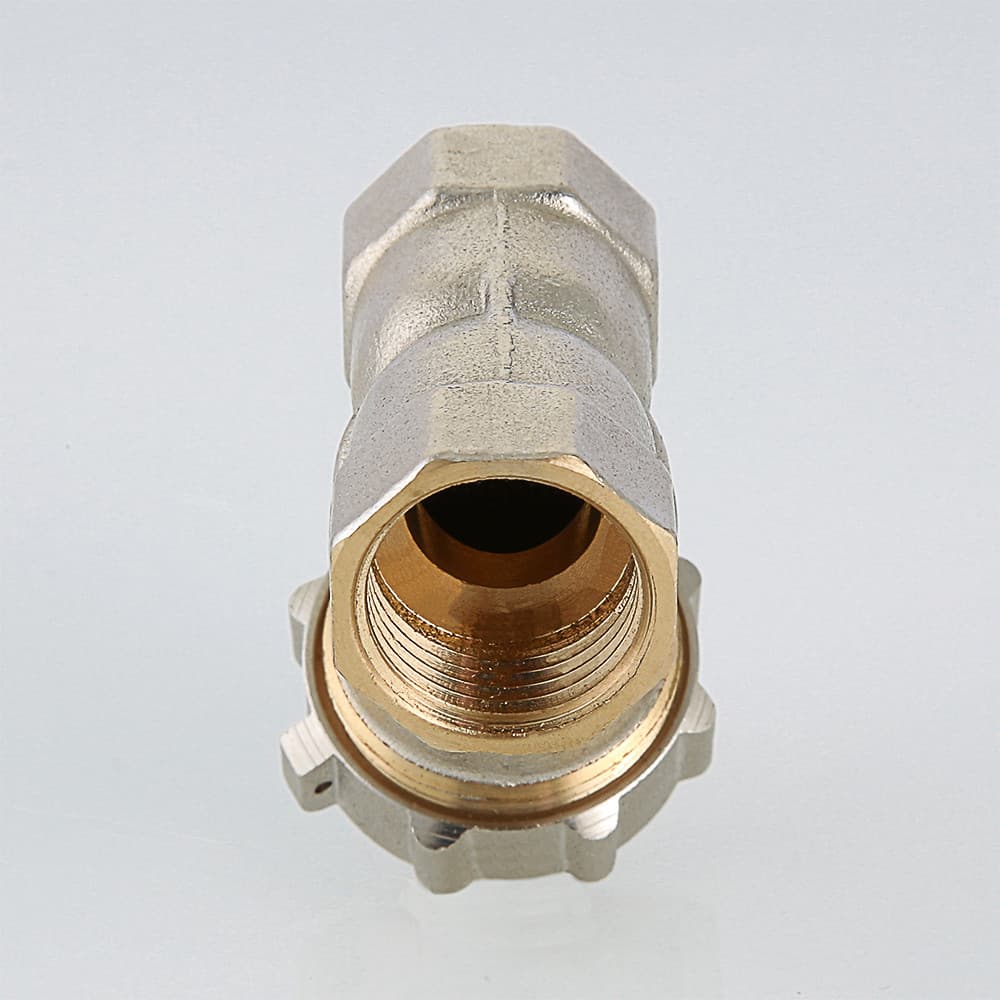

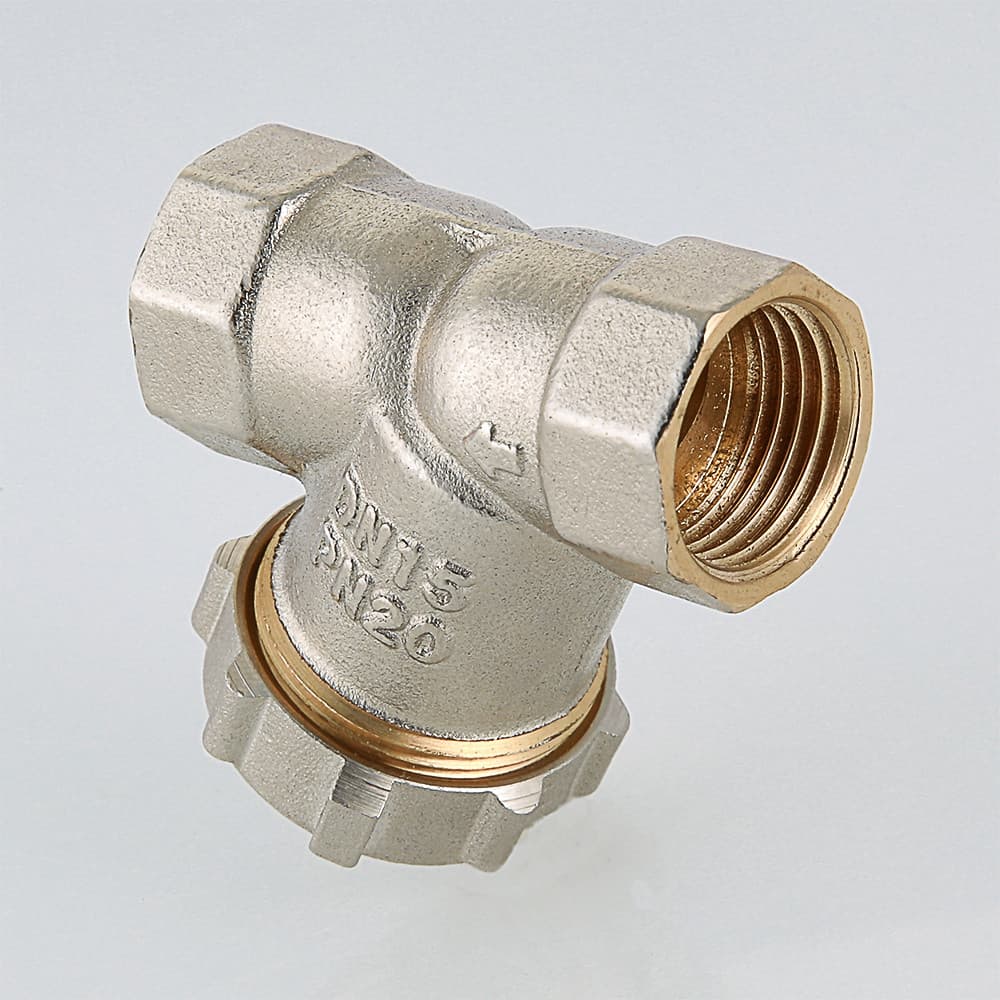

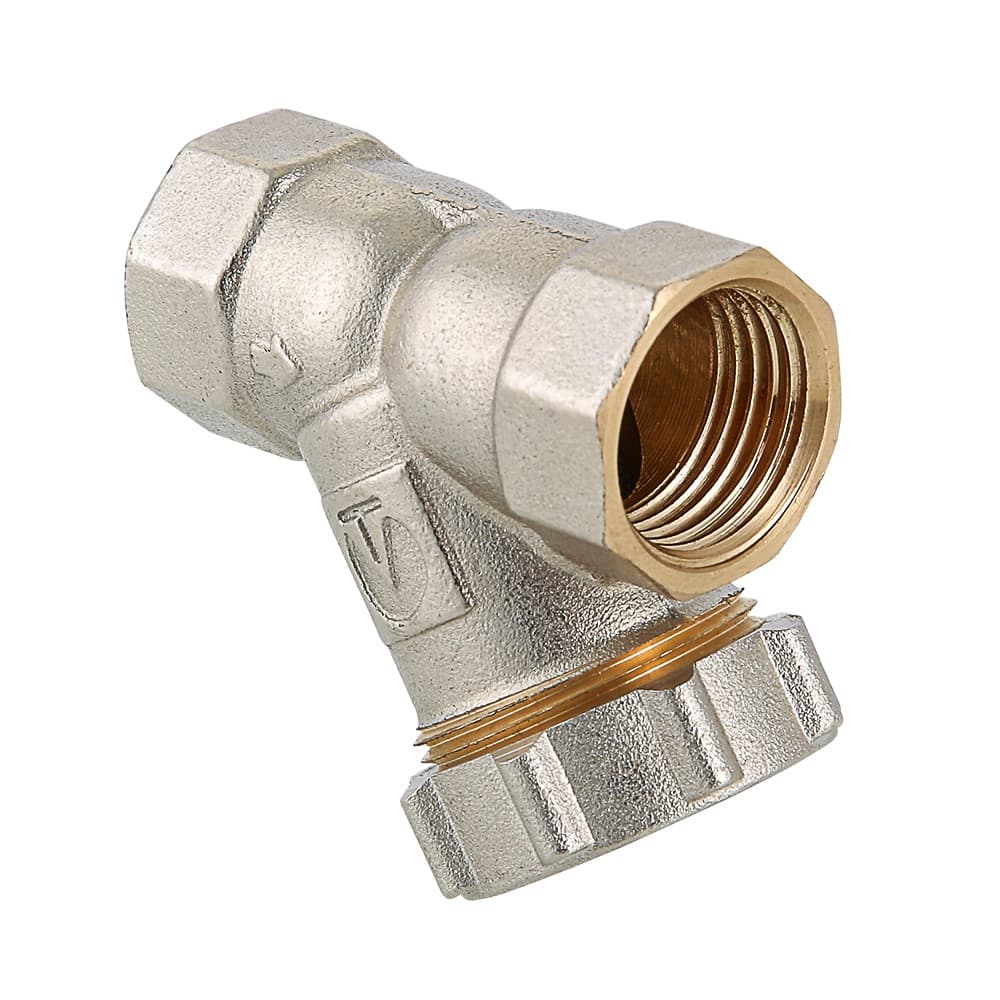

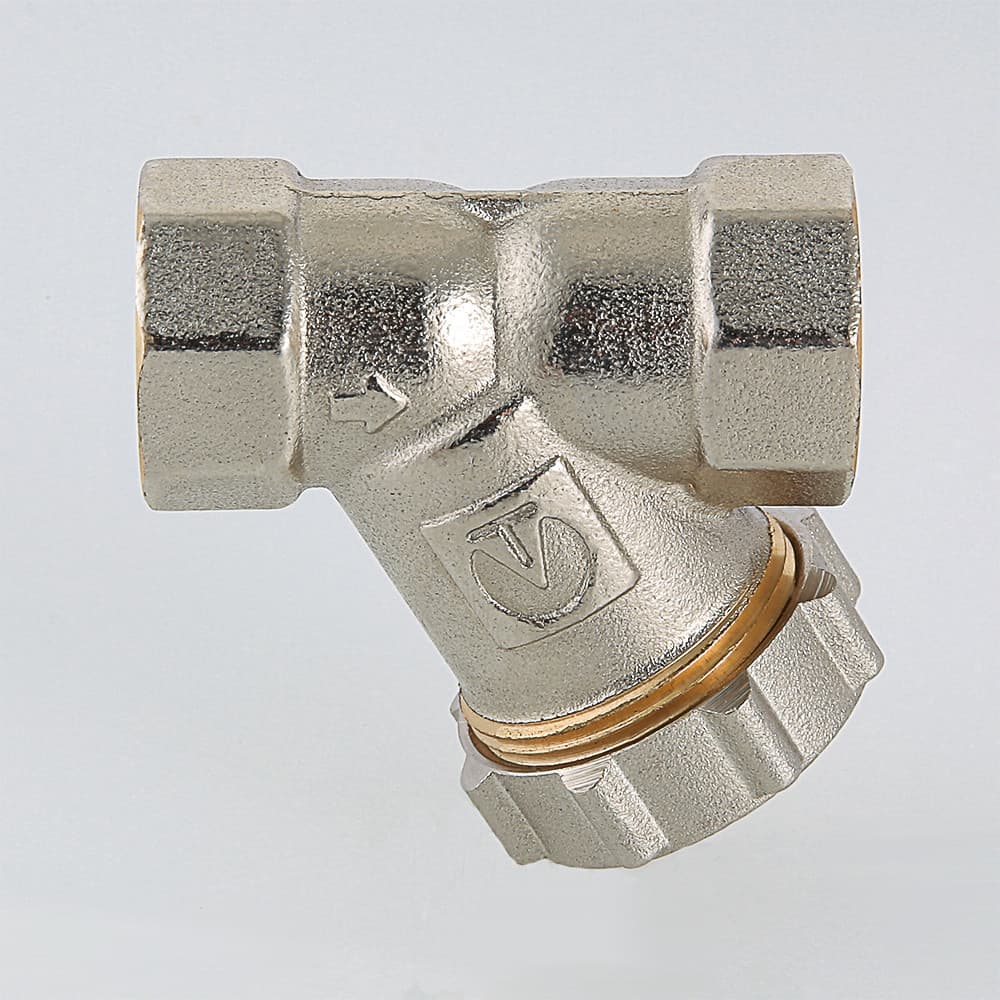

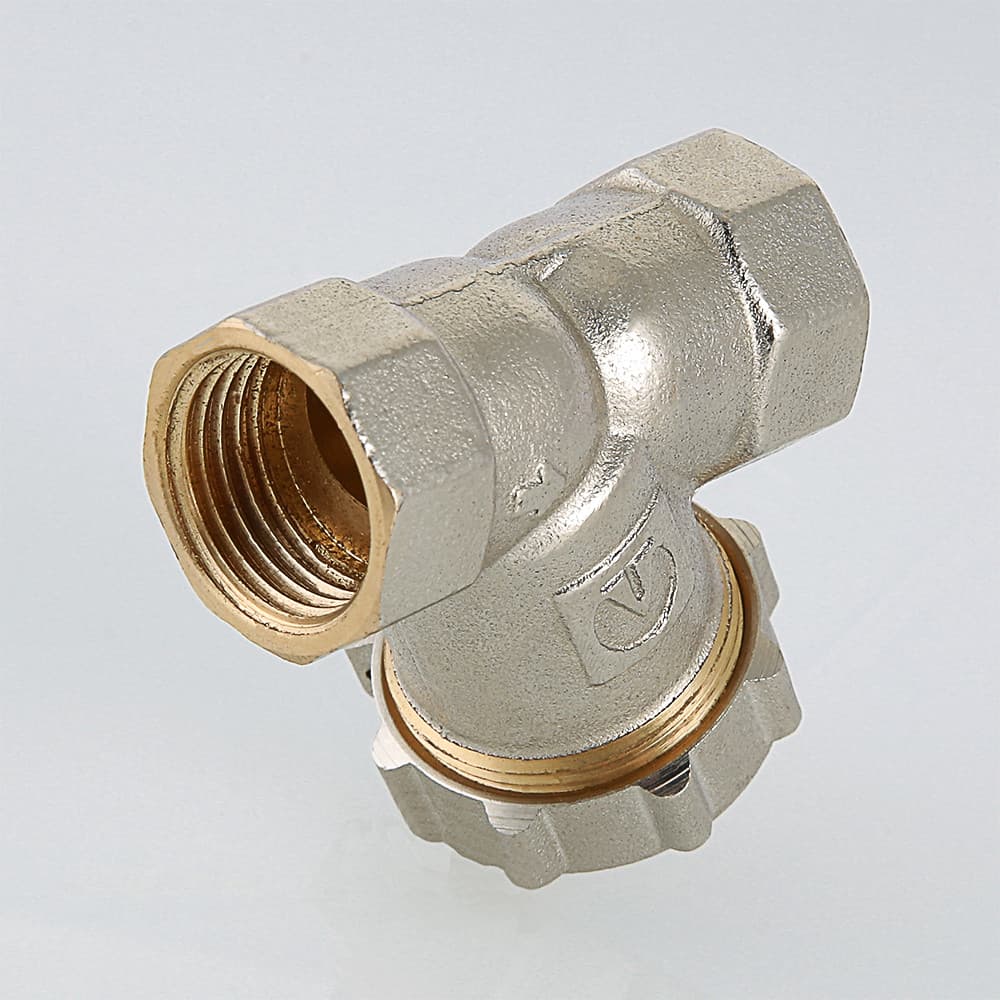

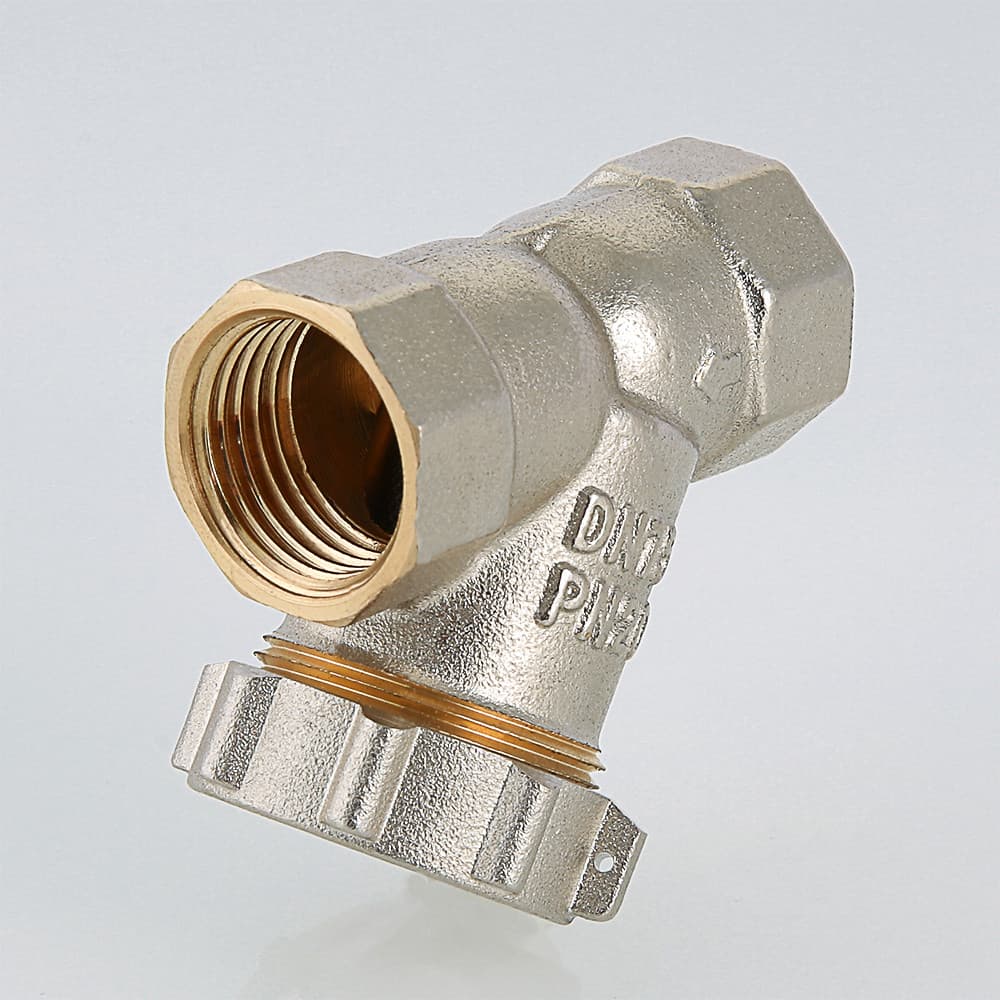

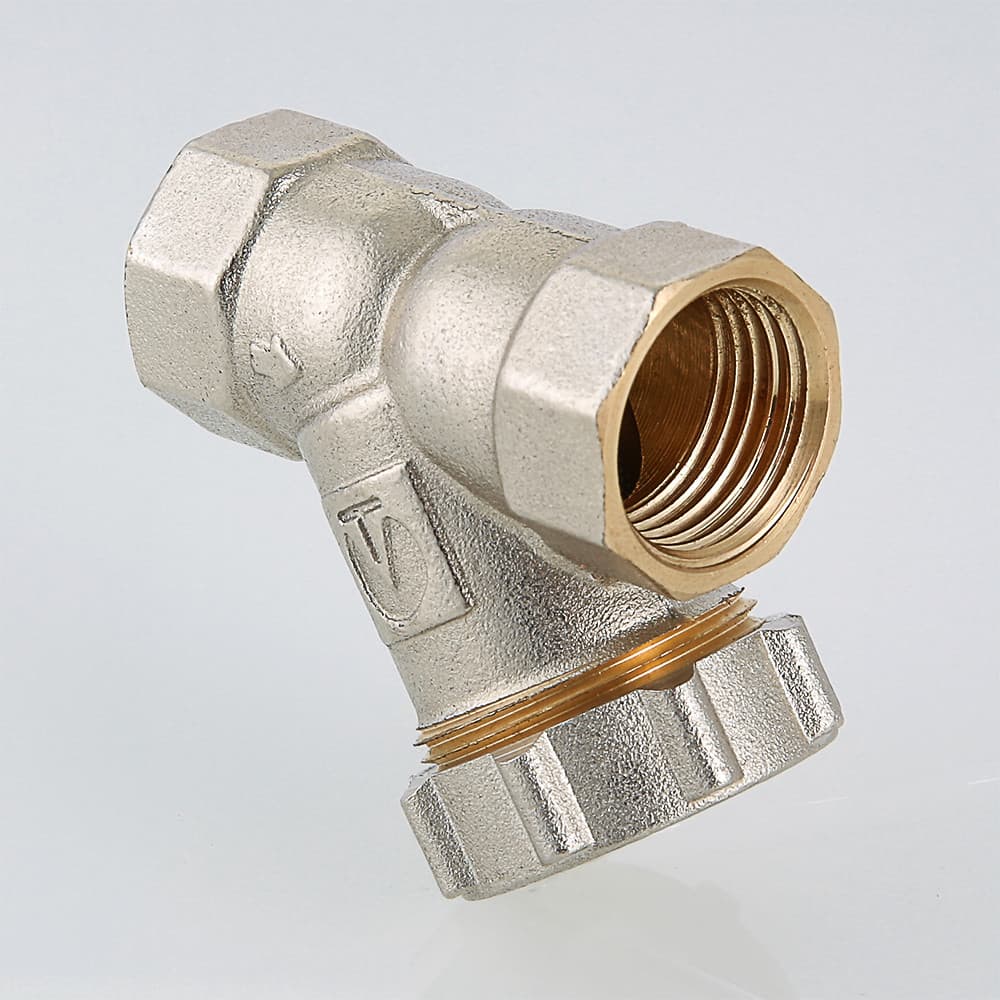

При наличие водопровода, питающего домашнюю быттехнику (стиральная машина, посудомоечный агрегат, водоподогреватель и т. п.), требуется установка специального очистительного устройства в виде фильтра механической очистки VT.193.N. Техническое оснащение устанавливается в случае оборудования подводящих труб водопровода приборами учета расхода воды.
Модификация изделия
Сантехническое устройство выпускается под итальянской маркой Valtec.
Исходя из диаметров присоединения трубопроводов, фильтр имеет следующие модификации:
- VT.193.N.04 – на трубу в ½ дюйма.
- VT.193.N.05 – на стыковку в ¾ дюйма.
- VT.193.N.06 – на трубу в 1 дюйм.
Конструктивные особенности
Конфигурация изделия отличается наличием скошенной полости под постановку фильтрационного элемента. Особенность конструкции наиболее удачная при улавливании загрязнений воды.

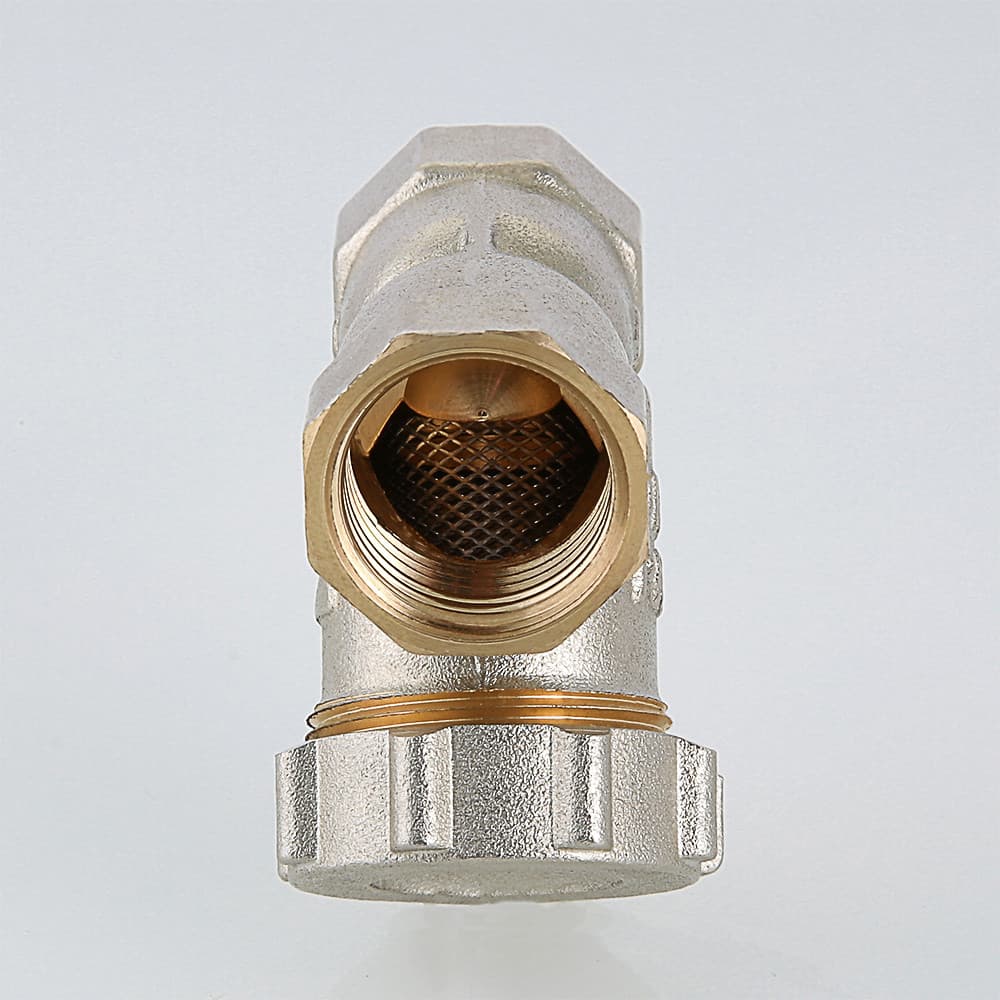

Фильтрующее устройство состоит из следующих элементов:
- Корпус с двумя патрубками подсоединения к трубе.
- Фильтрационная сетка цилиндрической формы.
- Обойма для правильного размещения сетки в полости фильтра (материал – латунь CW 614N).
- Заглушка.
- Прокладка под заглушку (тефлон PTFE).
Корпус выполнен из латуни (марка металла CW 617N). Латунный корпус защищен от высоких температурных напряжений никелевым покрытием.
Преимущества и отличительные особенности
- Установка в любом положении, вне зависимости, проложена труба в горизонтальном положении или вертикальном.
- Безошибочность монтажа. Корпус промаркирован стрелкой направления движения рабочей среды.
- Высокая очистка потока от механических примесей. Сетка с ромбовидными ячейками (размер 500 мкм).
- Простота открытия/закрытия заглушки. Слесарю-монтажнику не требуется инструмент.
Технические характеристики
- Выдерживает максимум по давлению до 20 кгс/см2.
- Верхний предел по температуре – до 150 градусов.
- Длительность эксплуатационного срока службы – до 120 месяцев.
В комплектацию к изделию вкладывается паспорт-инструкция с гарантийным талоном качества от Valtec.
Основные характеристики VT.193.N.04 |
|
Диаметр | 1/2" |
Резьба | внутренняя |
Материал корпуса | никелированная латунь |
Максимальное рабочее давление | 20 бар |
Максимальная температура | 150°C |
Фильтроэлемент | 500 мкм, сетчатый |
Применение | для очищения потока от нерастворимых механических примесей |
Средний полный срок службы | 30 лет |
Страна производитель | Италия |
Гарантия от производителя | 120 месяцев официальной гарантии |
