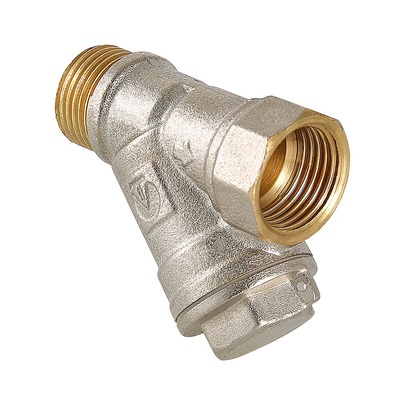

Фильтр механической очистки Valtec косой вн-нар 1/2" VT.191.N.04

Обязательный технический элемент при монтаже расходомеров потребляемой воды – фильтр механической очистки VT.191.N. Помимо этого, установка уловителя грязи целесообразна при подводке труб водопровода к бытовой технике (стиральные машины, бойлера, посудомоечные агрегаты и т. п.).

Модификация изделия

В зависимости от диаметра трубных коммуникаций представлена следующая модификации фильтра:

• VT.191.N.04 – на трубы в ½ дюйма (размер ячеек – 500 мкм).

Конструктивные особенности

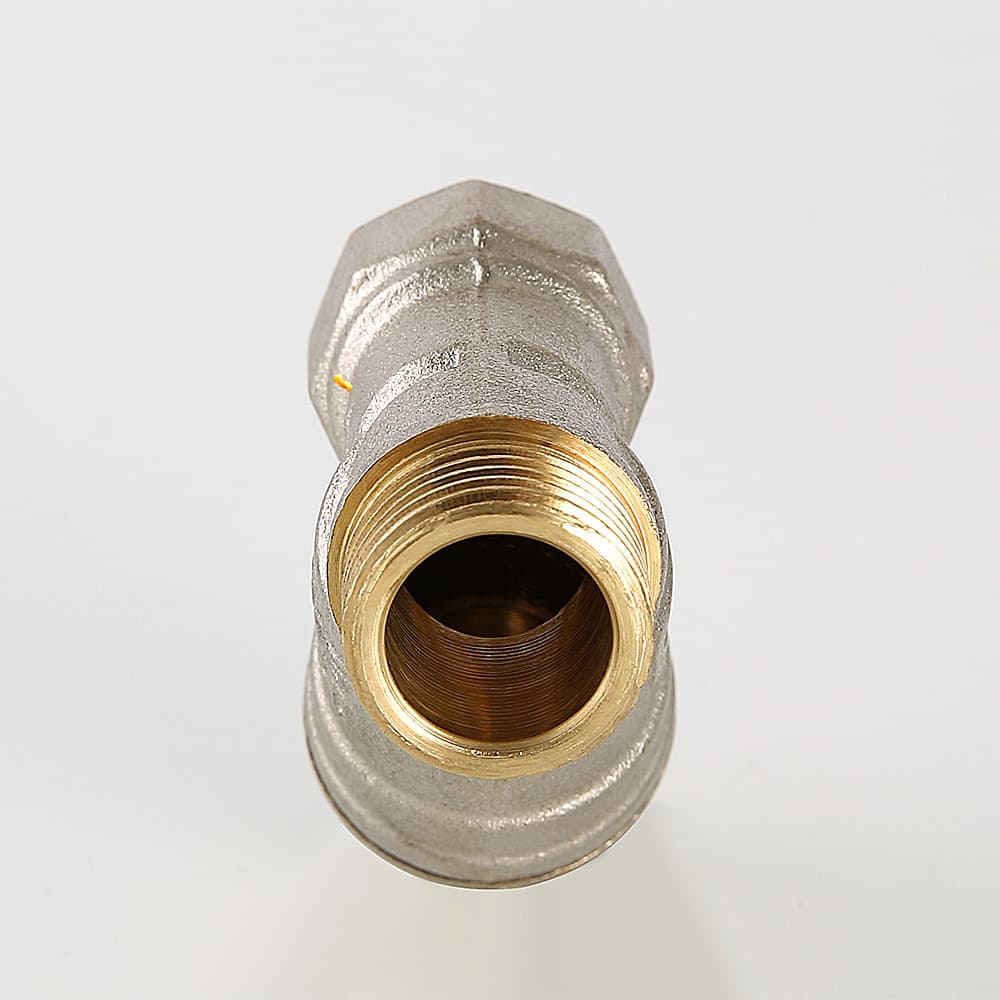

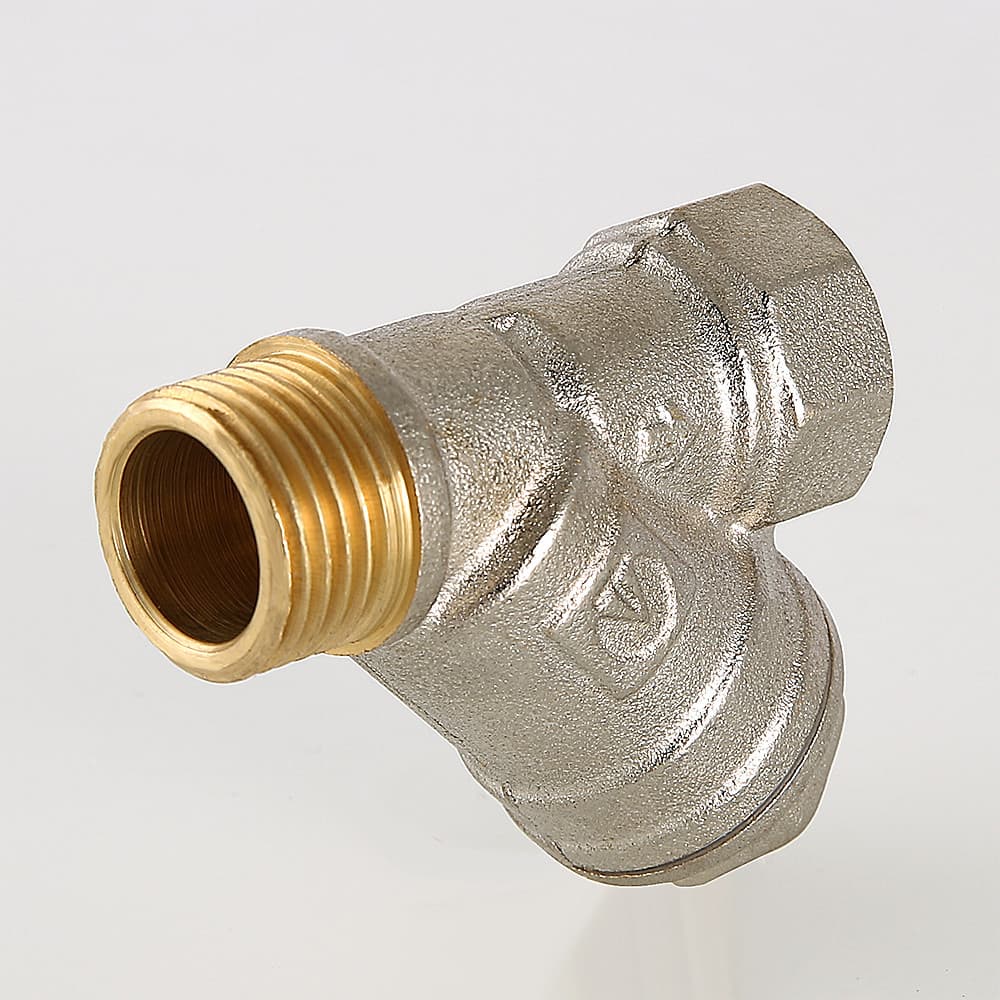

Для стыковки с трубами в корпусе предусмотрена наружная и внутренняя резьба. Расположение фильтрующей полости диагональное.

Составляющие части фильтра :

• Корпус.
• Сетчатый цилиндр (сталь AISI 316).
• Заглушка с шестигранной головкой под ключ рожкового типа.
• Прокладка тефлоновая под заглушку.

Все металлические составляющие изделия в латунном исполнении (марка металла – CW 617N). Латунь никелевой обработке, что исключает хрупкость металла на высоких температурах воды.

Сетчатое полотно фильтра выполнено посредством электроконтактной пайки. Это позволило получить ромбовидные ячейки сетки правильной формы с одинаковой размерностью.

Преимущества и отличительные особенности

• Безошибочность установки, ввиду соответствующей маркировки (стрелка) на корпусе, указывающей движение потока.
• Возможность замены сетчатого полотна.
• Длительный эксплуатационный срок (до 120 месяцев).

Технические характеристики

• В зависимости от модификации, верхний предел по давлению от 16 до 20 кгс/см2.
• Максимум по температуре – до +150 градусов.

С фильтром мехочистки идет технический паспорт-инструкция.

Производитель с/т устройства – Valtec (Италия).
