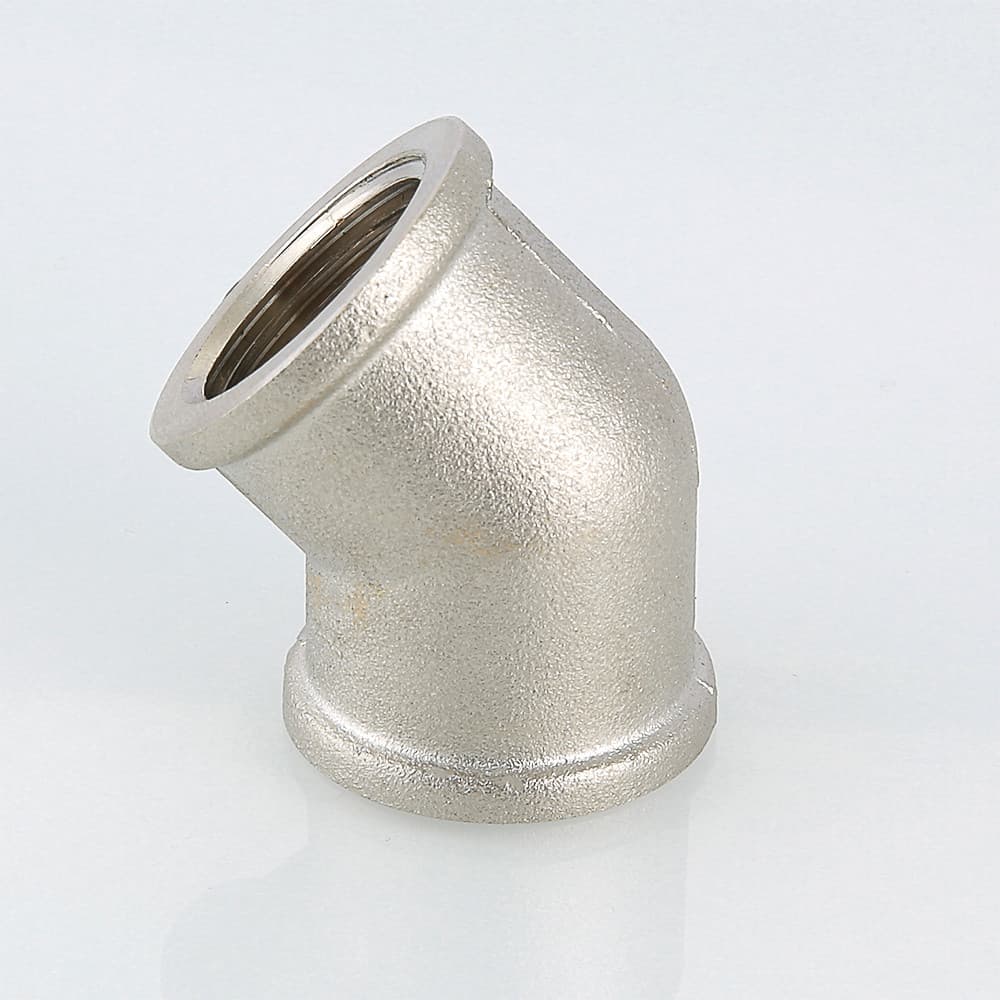

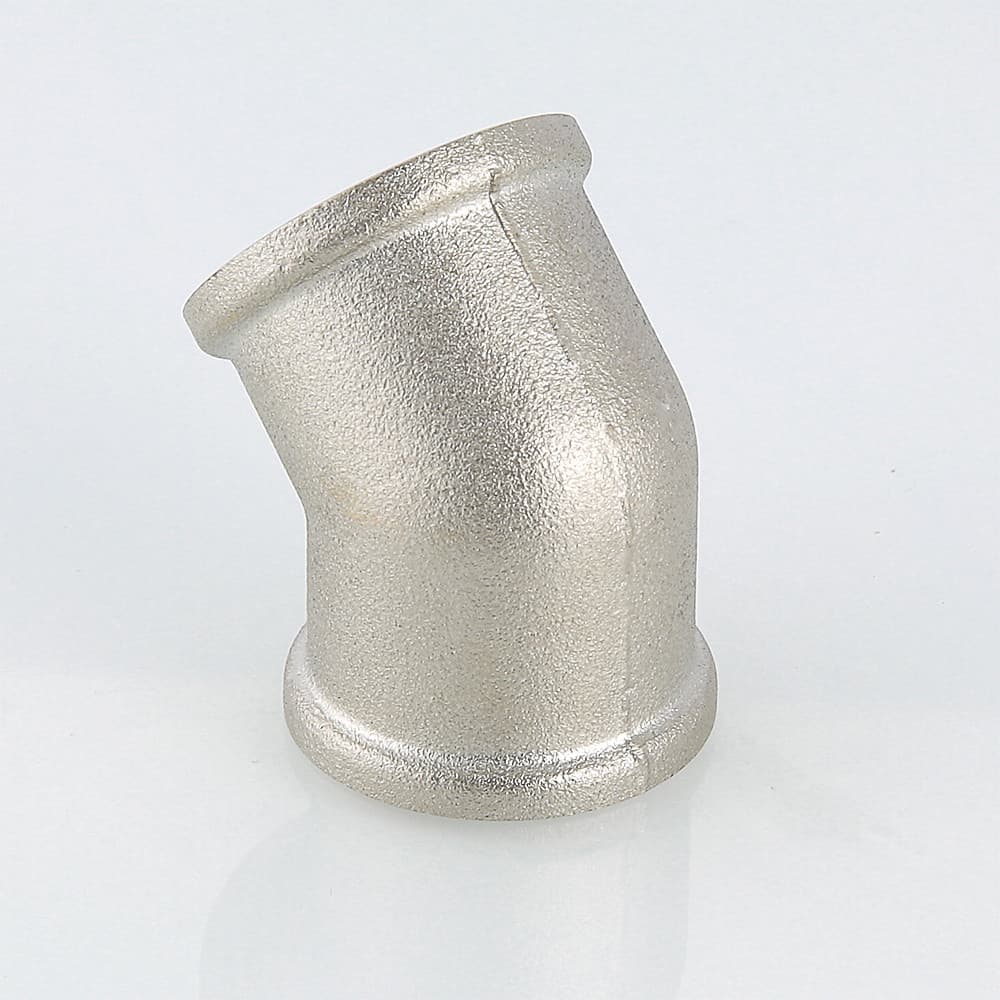

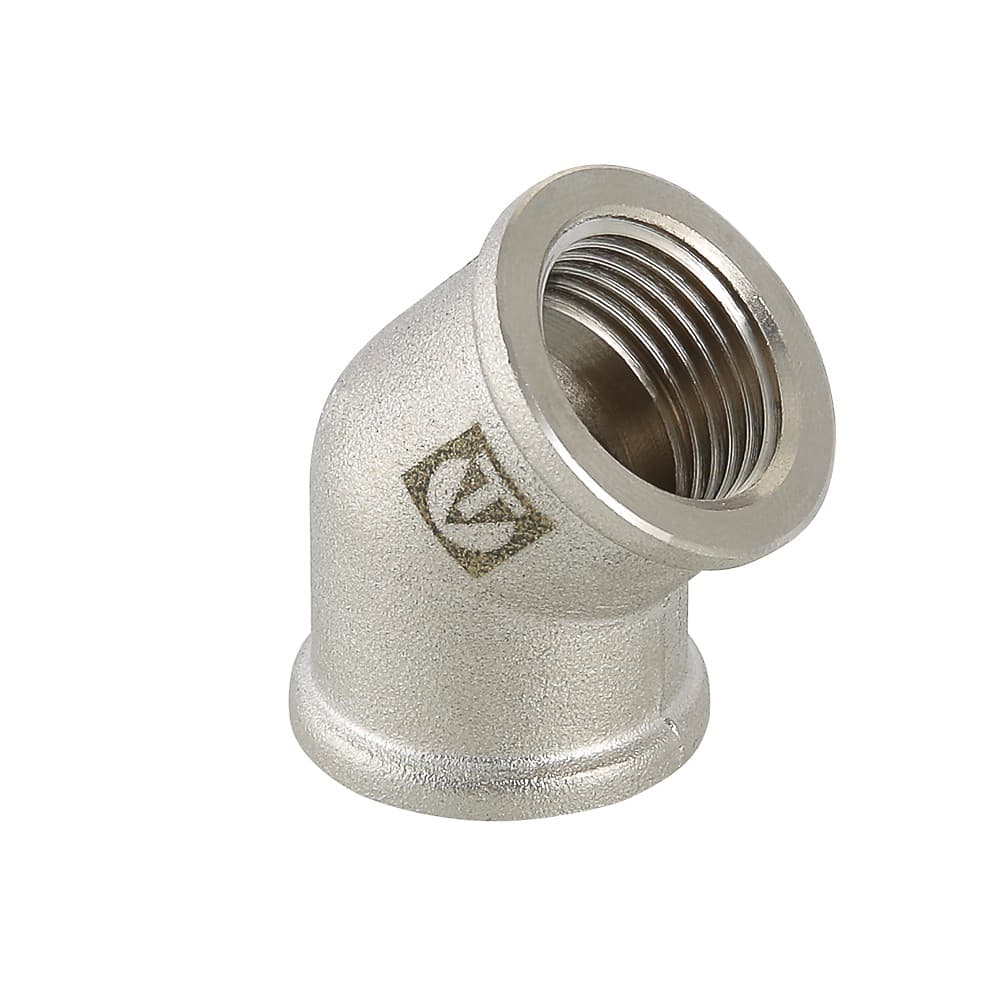

Фитинг резьбовой Valtec угольник 45° вн-вн 1/2" VTr.091.N.0004

Valtec VTr.091 - это фитинг с резьбой, который используется при соединении сложных узлов систем трубопроводов с трубами, выполненными из стали и в инженерных пространствах со сложной или не обычной планировкой. По сравнению с обычными угольниками с прямым углом, применение VTr.091 позволяет выполнять прокладку более компактно.

Подходит для использования в инженерных сетях различного назначения в системах трубопроводов, выполненных и любого материала.

Конструктивные особенности.

В угольнике Valtec VTr.091 выходные патрубки соединены не под прямым углом, а под углом в 45 градусов. Изделие изготавливается способом горячей объемной штамповки из латуни марки СW617N, которая покрывается для защиты гальванопокрытием из никеля.

Модификации изделия.

Фитинг-угольник Valtec VTr.091 имеет две модификации, зависящие от диаметра резьбы - 1/2" и 3/4".

Valtec VTr.091 1/2".

• Длина фитинга равна 36 мм.
• Размер диаметра резьбы равен 1/2 дюйма.
• Высота фитинга равна 40 мм.
• Вес фитинга составляет 65 гр.

Valtec VTr.091 3/4".

• Длина фитинга равна 43 мм.
• Размер диаметра резьбы равен 3/4 дюйма.
• Высота фитинга равна 49 мм.
• Вес фитинга составляет 135 гр.

Преимущества использования.

• Простота использования и монтажа.
• Доступная цена.
• Итальянское качество.
• Цилиндрическая резьба патрубков по ГОСТ 6357 при монтаже может быть совмещена с конической резьбой по ГОСТ 6211.
• Более компактное и эстетическое исполнение по сравнению с угольниками в 90 градусов.

Технические характеристики.

• Материал изготовления – из латуни марки CW617N с никелевым покрытием.
• Рабочее давление - 4 МПа.
• Стандарт трубной резьбы – цилиндрическая по ГОСТ 6357.
• Тип резьбы – «внутренняя/внутренняя».
• Рабочая температура – до 120 градусов.
• Максимальный крутящий момент при монтаже: 1/2 дюйма – 30 Нм, 3/4 дюйма – 40 Нм.
