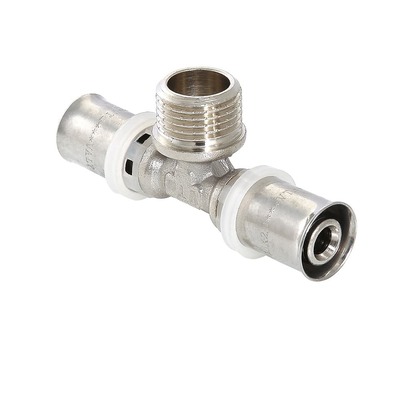

Пресс-фитинг - тройник с переходом на наружную резьбу VTm.233 итальянской компании Valtec является необходимым элементов при создании водопровода на основе металлополимерных труб или их аналогов из сшитого полиэтилена.
Модификация изделия
В зависимости от сечения патрубков, резьбового диаметра на центральном ответвлении, изделие имеет следующие модификации:
- 233.N.160416 – диаметр основных патрубков 16 мм; резьбовая стыковка на ½ дюйма.
- 233.N.200420 – диаметр патрубков 20 мм; резьбовая стыковка на ½ дюйма.
- 233.N.200520 – диаметр патрубков на 20 мм; резьбовая стыковка – на ¾ дюйма.
- 233.N.260426 – диаметр патрубков 26 мм; резьбовая стыковка на ½ дюйма.
- 233.N.260526 - диаметр патрубков 26 мм; резьбовая стыковка на ¾ дюйма.
- 233.N.260626 – диаметр патрубков 26 мм; резьбовая стыковка на 1 дюйм.
- 233.N.320532 – диаметр патрубков 32 мм; резьбовая стыковка на ¾ дюйма.
- 233.N.320632 – диаметр патрубков 32 мм; резьбовая стыковка на 1 дюйм.
Конструктивные особенности

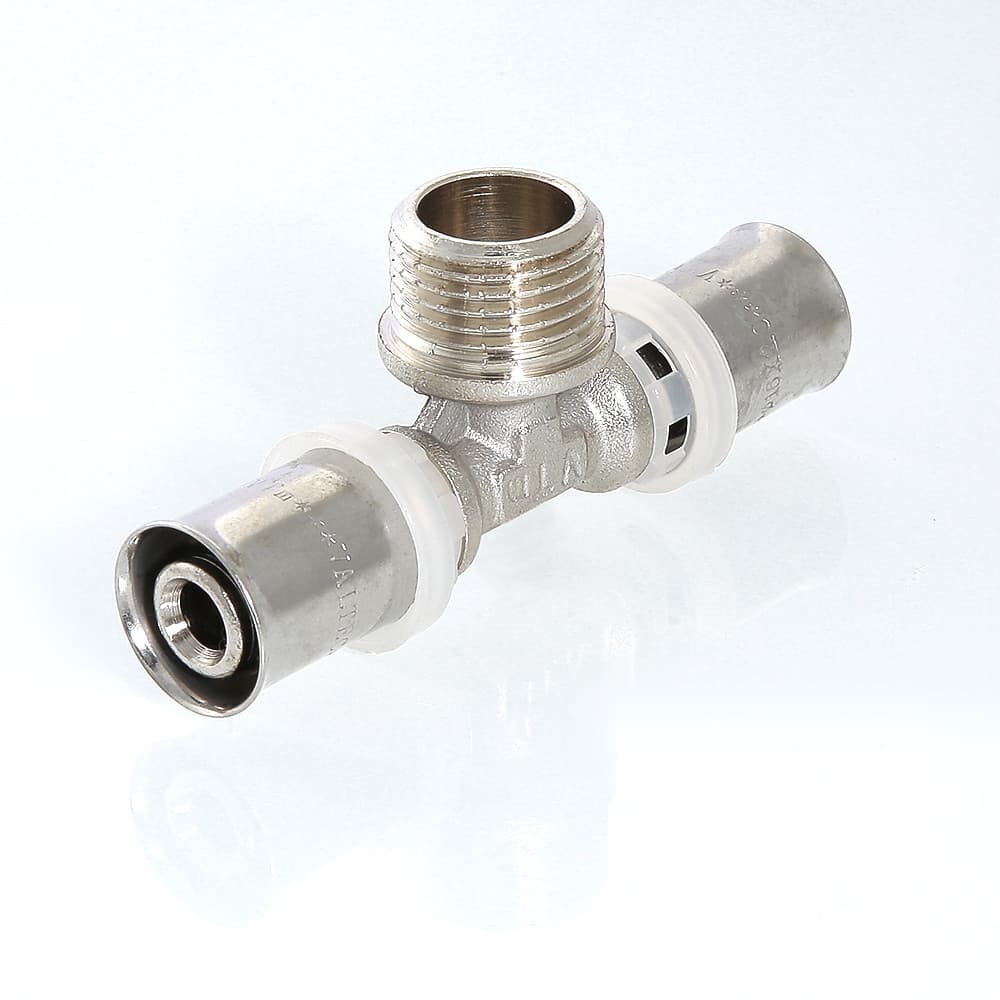

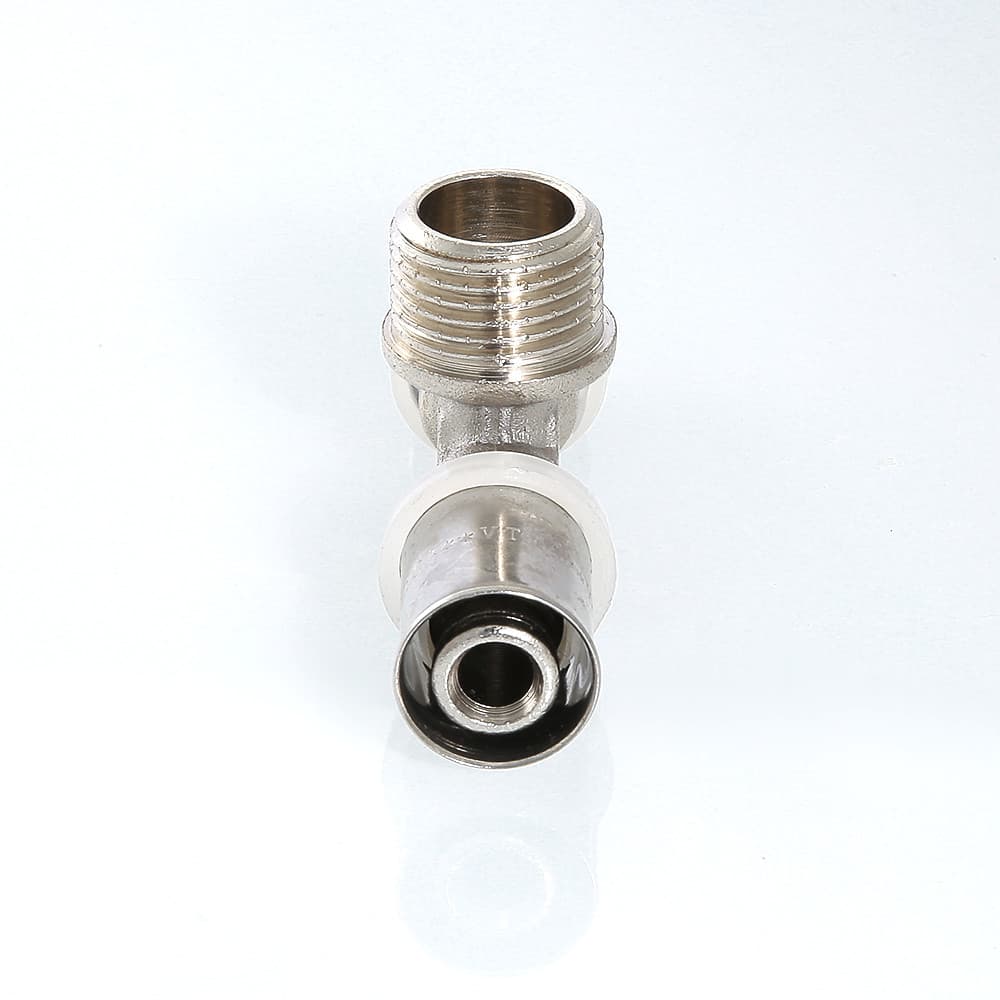

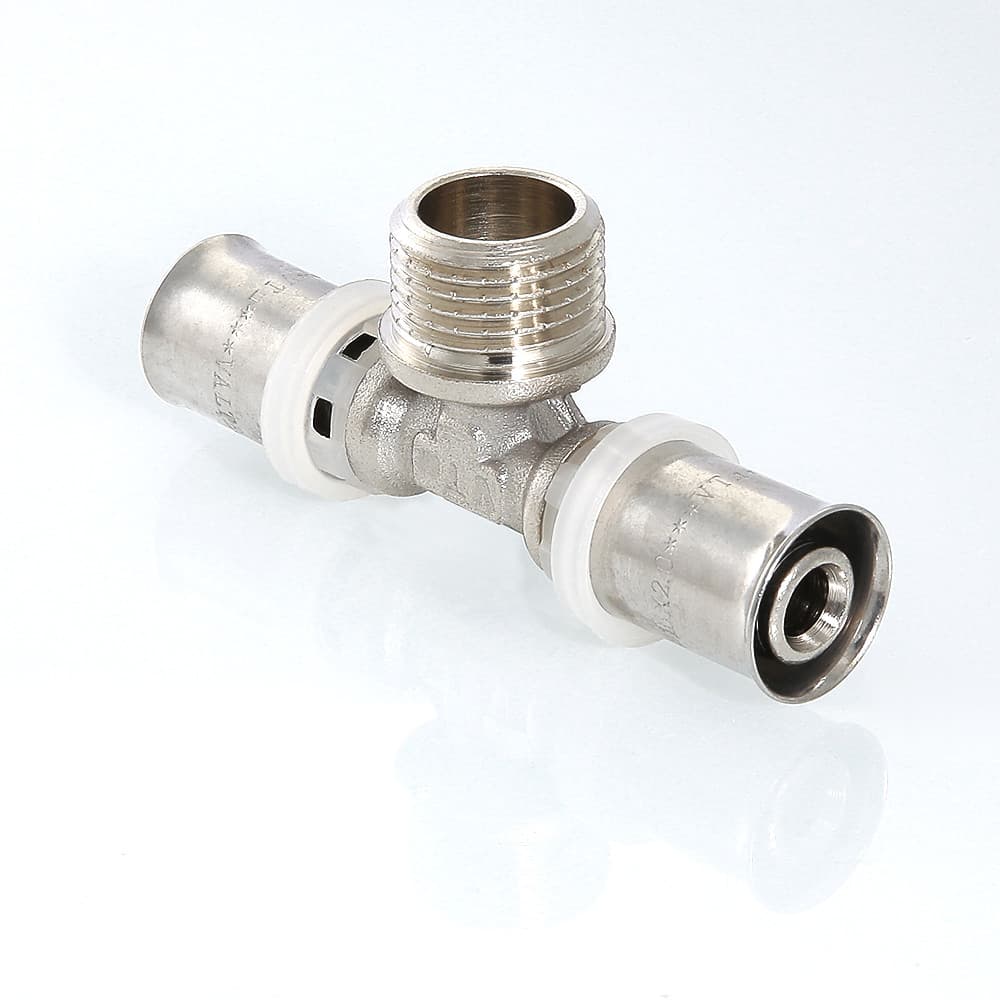

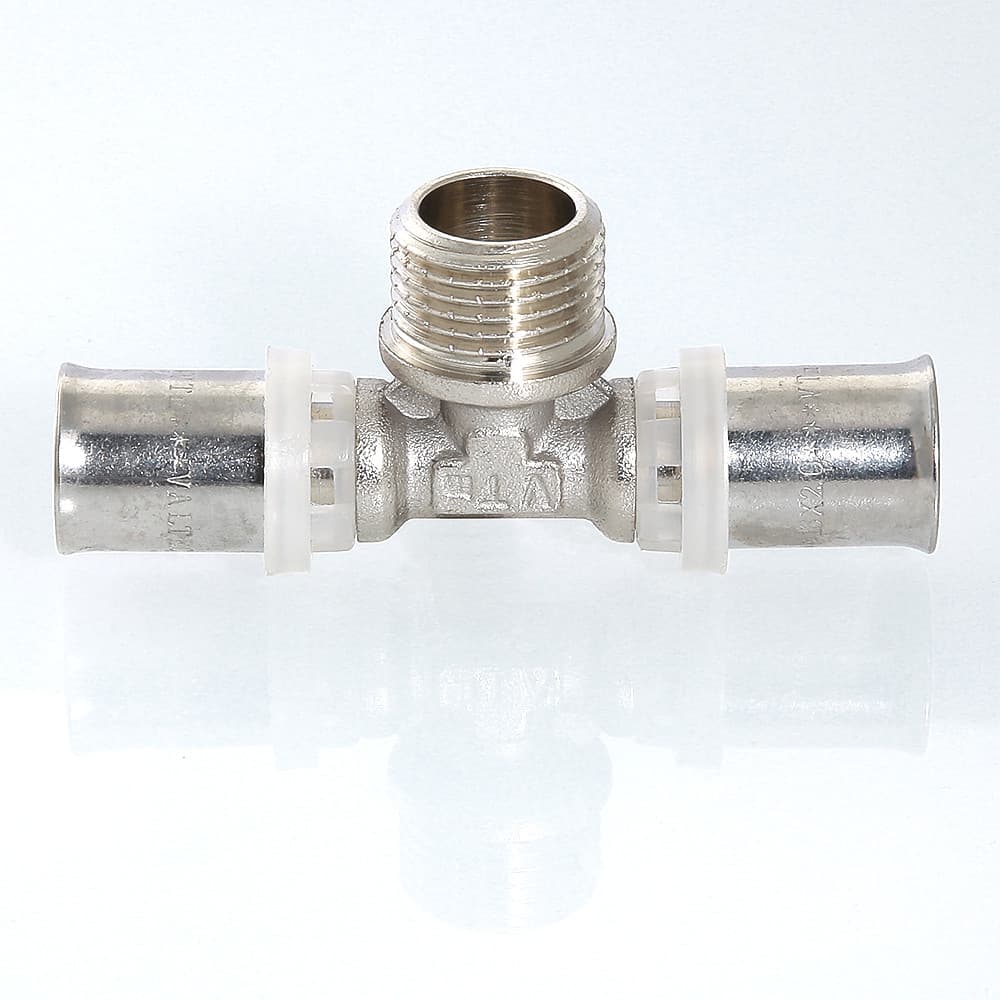

Корпус тройникового пресс-фитинга оснащен на патрубках ограничительными кольцами, что позволяет наиболее точно «посадить» трубу на патрубки, выполнив качественное сопряжение. На корпусе нанесена маркировка диаметров патрубков и резьбового отвода – мастеру не составит труда быстро определиться с необходимым тройником под трубы соответствующего диаметра.
Преимущества и отличительные особенности
- Легкость сборки, ввиду качественной сборки изделия.
- Высокие эксплуатационные показатели, даже при максимальных параметрах теплоносителя.
- Внешняя эстетичность – дополнительная доработка эмалью не требуется.
Технические характеристики
- Максимальный предел по напору – до 25 атмосфер (в течение 10 минут).
- Температурный максимум – до 115 градусов.
- Гарантированный эксплуатационный срок – не менее 10 лет.
Основные характеристики VTm.233.N.160416 |
|
Диаметр | 16х1/2"х16 |
Резьба | наружная |
Тип фитинга | тройник |
Исполнение | переходной/редукционный |
Материал корпуса | никелированная латунь |
Номинальное давление | 25 бар |
Максимальная температура | +115 ºС |
Средний полный ресурс, циклы | 50 лет |
Тип насадки пресс-инструмента (по каталогу REMS) | ТН |
Усилие обжатия гильзы, не менее | 1200 Н |
Применение | для металлопластиковых труб |
Рабочее давление | 10 бар |
Страна производитель | Италия |
Гарантия от производителя | 120 месяцев официальной гарантии |
