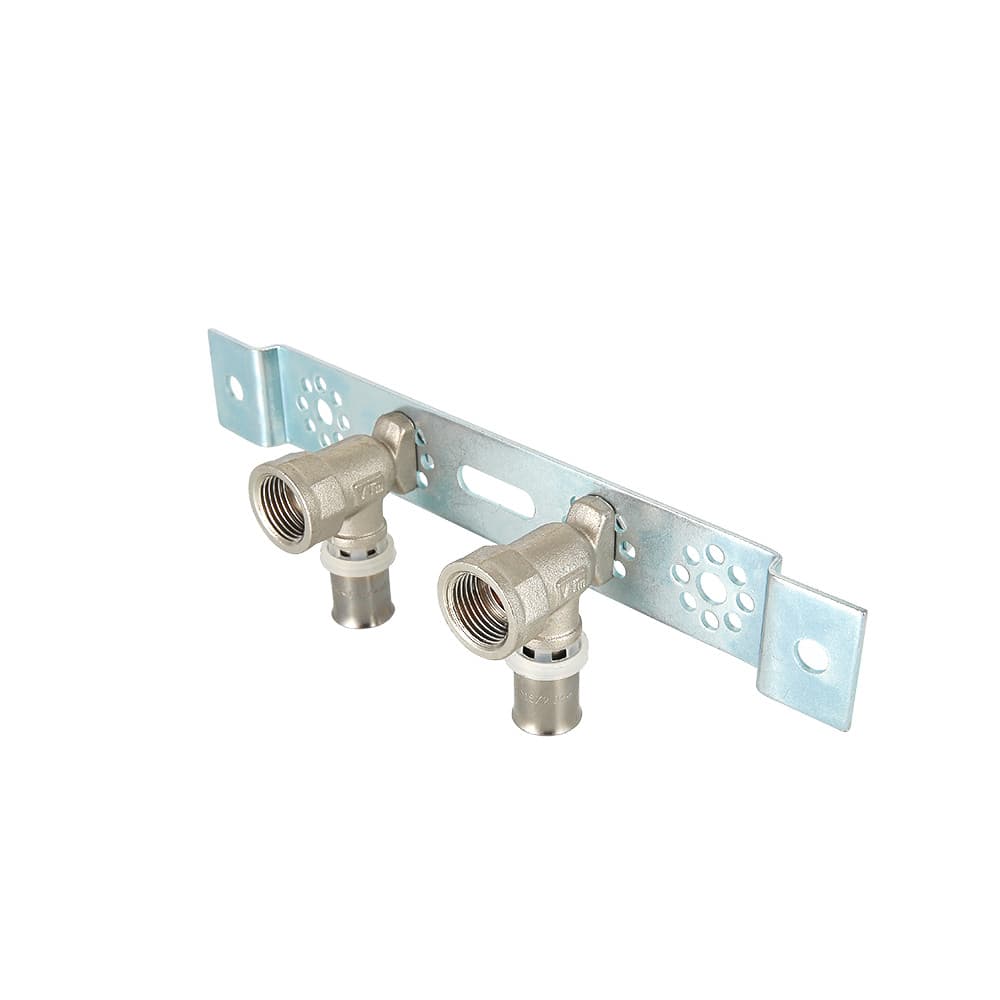

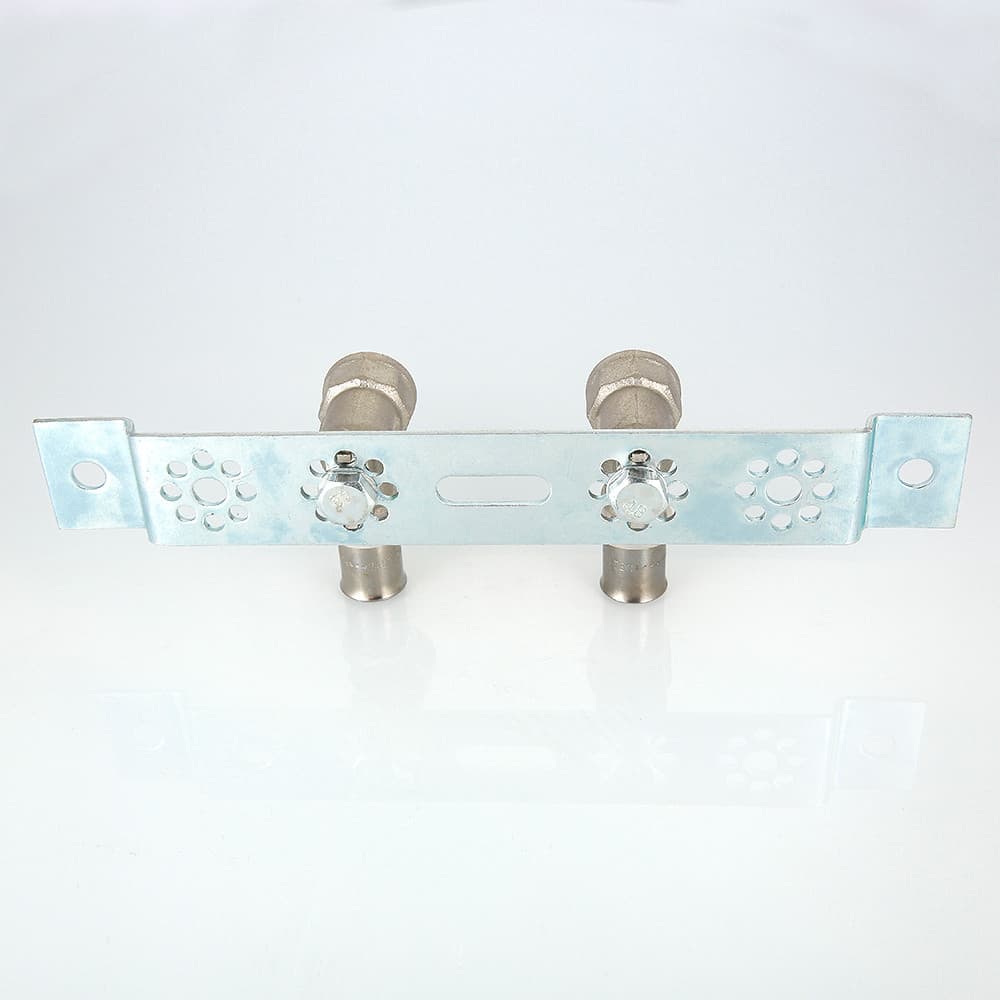

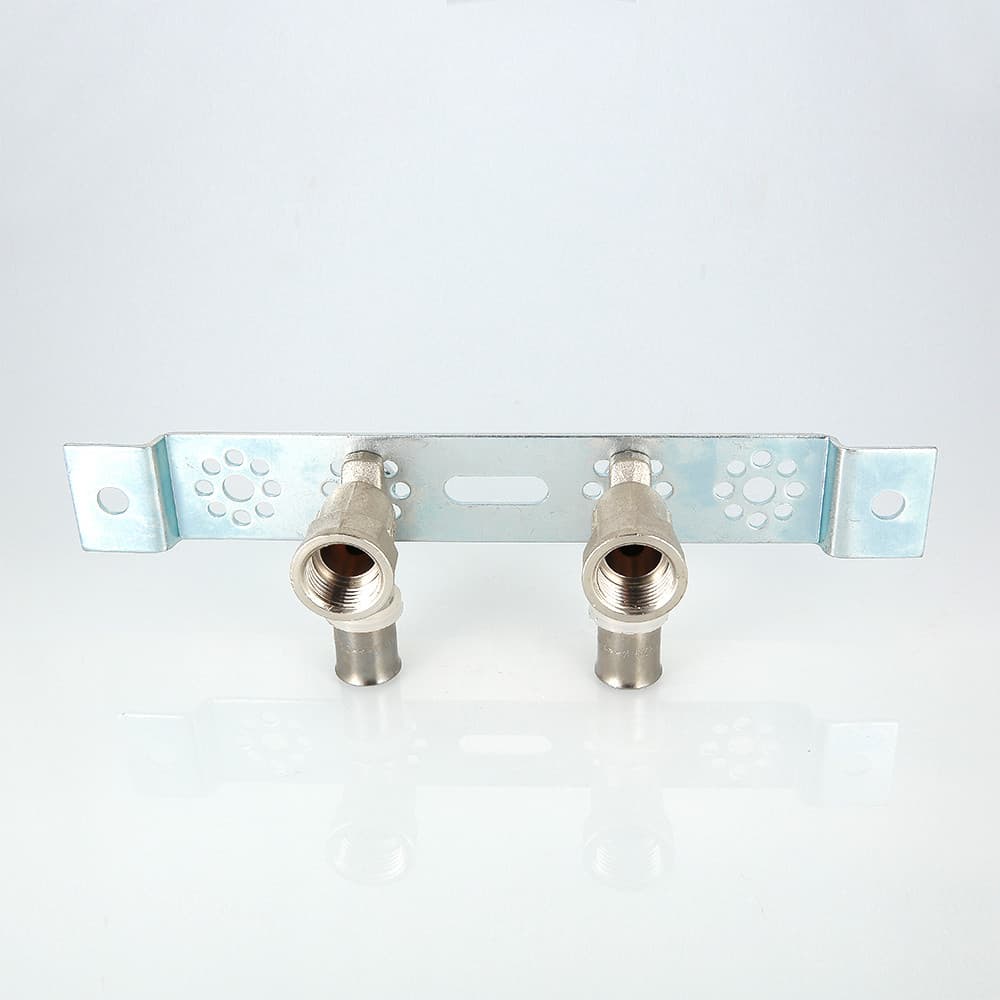

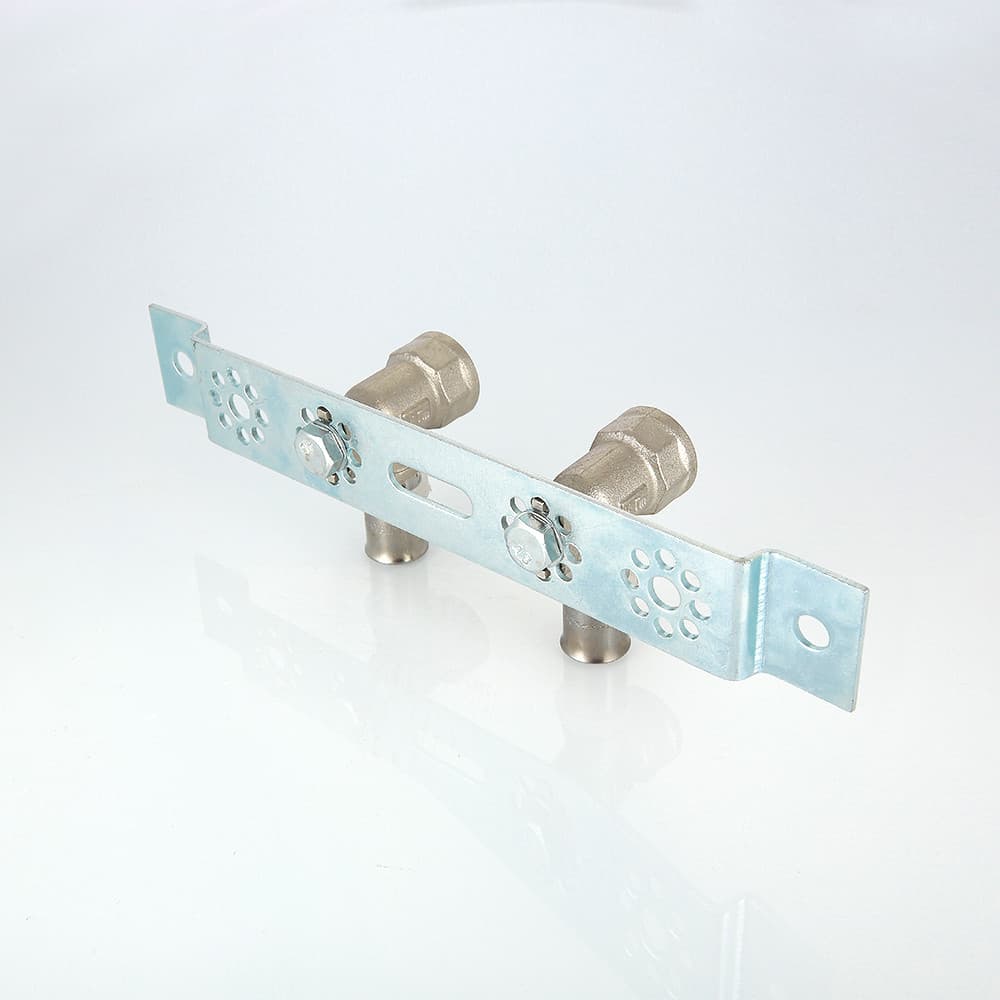

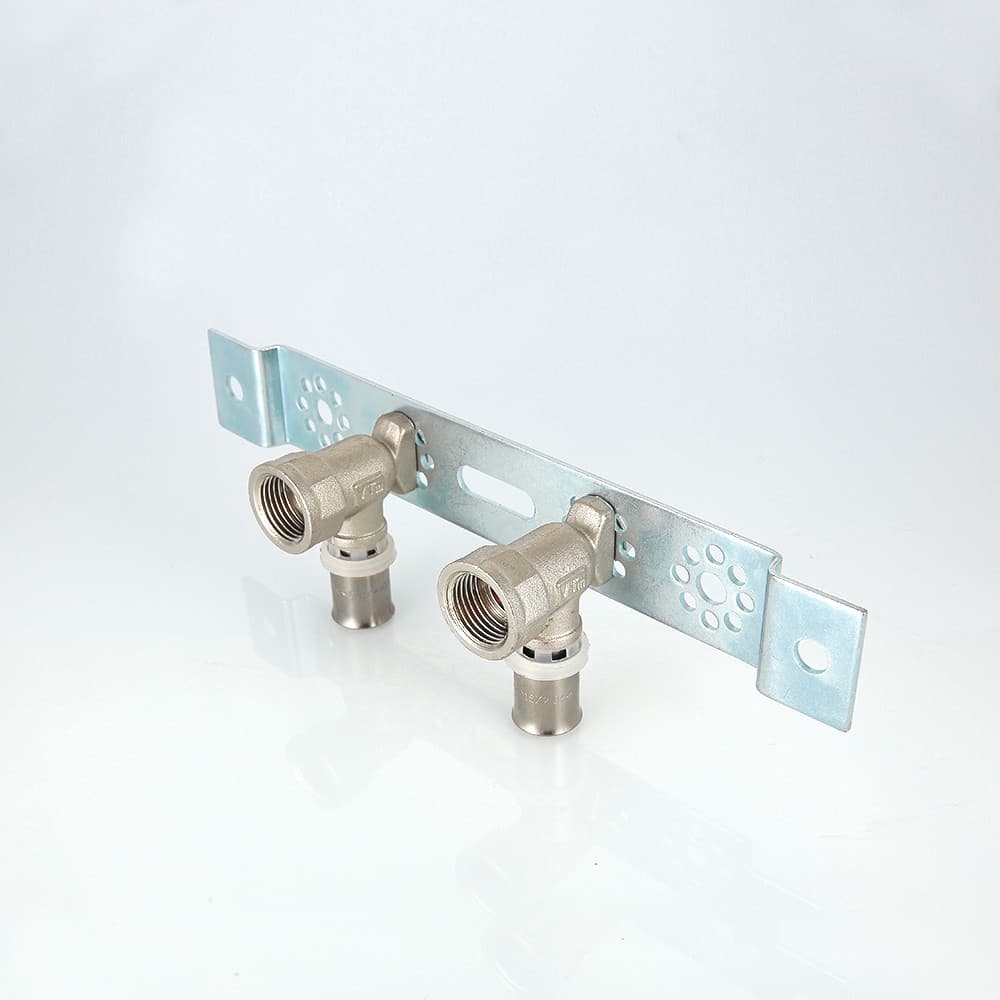

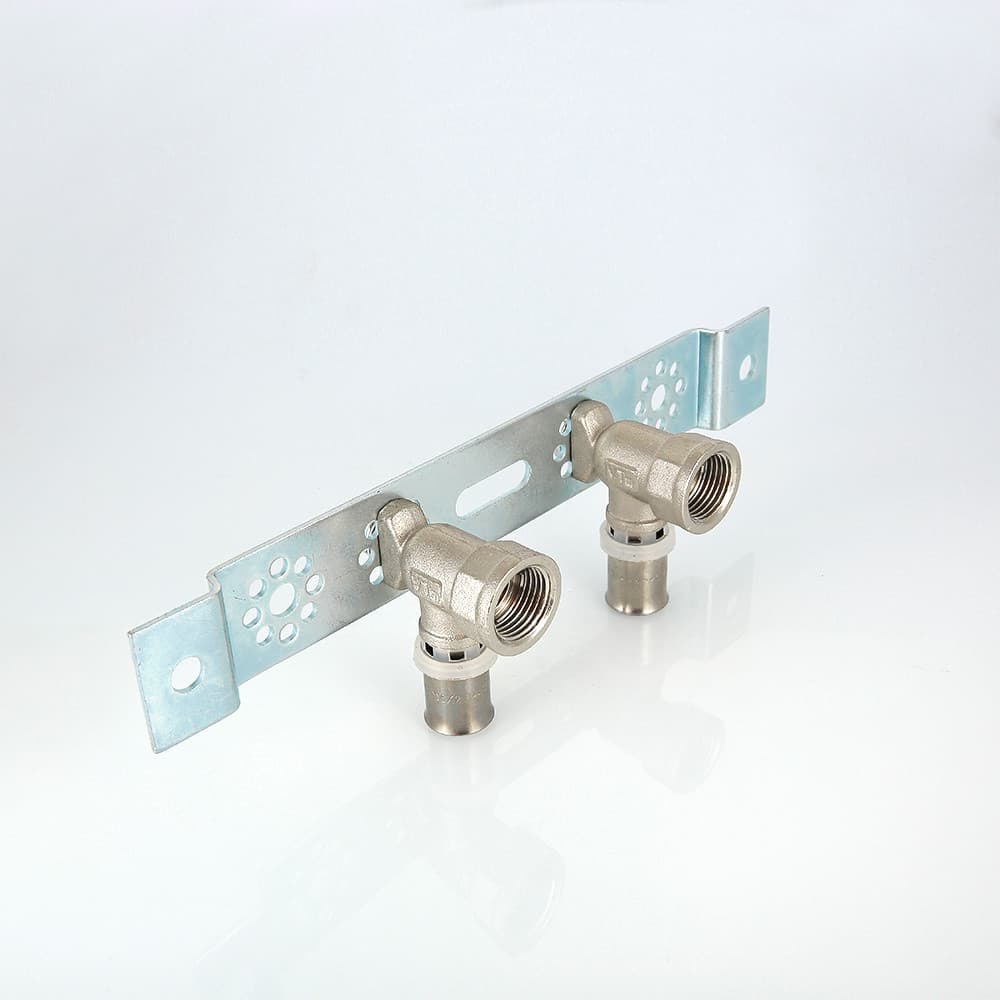

Планка монтажная Valtec с пресс-водорозетками вн 16х1/2" VTm.224.N.001604

Монтажная планка Valtec VTm.224 используется для настенного крепления смесителей к металлополимерным или пластиковым трубам размером 16 мм х 1/2".

Конструктивные особенности.

Valtec VTm.224 – это угловой пресс-фитинг, с помощью которого смесители со стандартным расстоянием между осями в 150 мм, присоединяются к трубам, выполненным из металлополимеров или сшитого полиэтилена, при помощи пресс-соединений. Водорозетки крепятся на планке болтами.

Корпус фитинга изготовлен из никелированной латуни марки CW 617N. Пресс-гильзы стальные из антикоррозийной марки стали AISI 304. Обойма, предназначенная для фиксации гильзы, изготовлена из особого полиэтилена.

Модификация изделия.

Пресс-фитинг Valtec VTm.224 представлен одной моделью 16 мм х 1/2" с такими параметрами:

• Длина между осями патрубков – 75, 100, 150 мм.
• Длина планки – 244 мм.
• Высота планки – 35 мм.
• Высота изделия – 48 мм.
• Длина изделия - 48 мм.
• Вес изделия – 340 гр.

Преимущества использования.

• Высокое итальянское качество.
• Возможность использования для патрубков с расстоянием между осями в 75, 100 или 150 мм, без дополнительных монтажных работ.
• Полное соответствие отечественным стандартам для инженерных сетей.
• Все необходимые расходные материалы (пластина, болты крепления) уже входят в комплект.
• Низкая цена на изделие.
• Увеличенный срок эксплуатации.

Технические характеристики.

• Материал корпуса – латунь марки CW 617N с никелированной защитой..
• Номинальное давление при эксплуатации – до 25 бар.
• Работа при показателях температуры – от -30 до +115 градусов.
• Тип резьбы муфты – трубная, по требованиям ГОСТ 6357.
• Размер присоединяемых труб - 16 мм х 1/2".
• Класс точности резьбы – «В»
• Усилие на обжатие гильзы – 1200 Н
