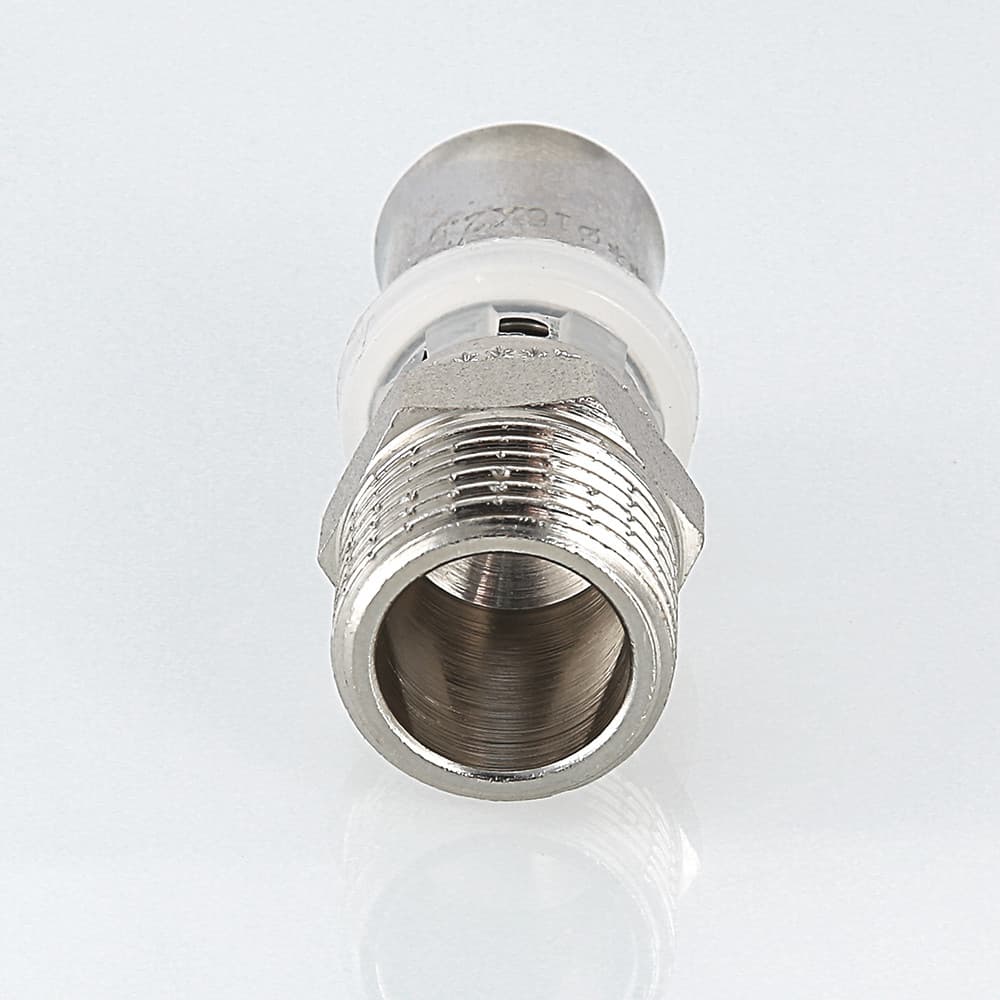

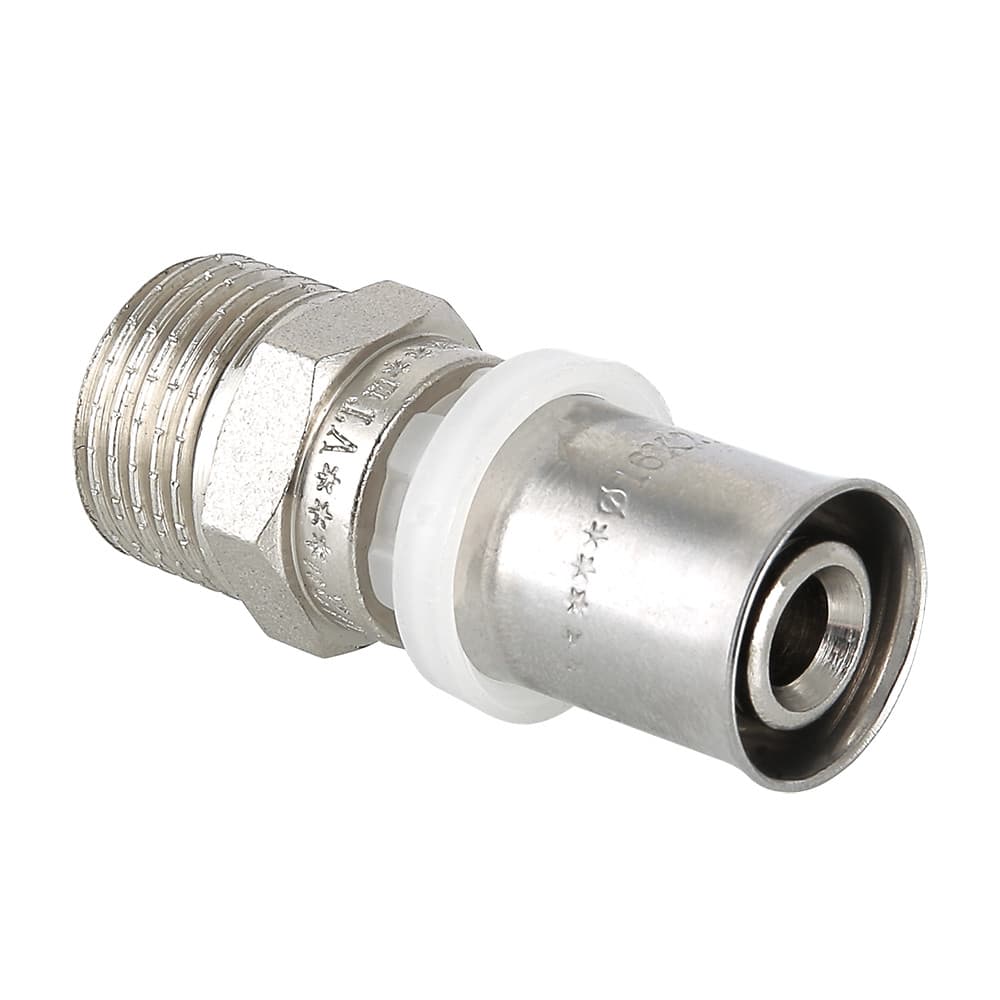

Пресс-фитинг Valtec VTm.201 применяется для соединения между собой металлопластиковых и труб и элементов конструкции с соединением на внутренней дюймовой резьбе. Используется в системах водоснабжения или подачи тепла и в иных инженерных сетях с передачей веществ, не вредящих конструкции трубопровода. Размеры труб должны удовлетворять следующим условиям: внешний диаметр трубы от 16 до 40 мм, толщина стенки трубы от 2 до 3,5 мм, толщина алюминия не более 0,4 – 0,5 мм.
Конструктивные особенности.
Valtec VTm.201 – это пресс-соединительная арматура. Тело корпуса фитинга выполнено из никелированной латуни. Для производства пресс-гильзы используется сталь с антикоррозийными свойствами марки AISI 304. Для фиксатора – нейлон. Благодаря конструктивным особенностям достигается лучшее удержание уплотнителя при производстве монтажных работ.
Модификация изделия.
Пресс-фитинг Valtec VTm.201 используется в восьми модификациях, в зависимости размера диаметра: от полу-дюйма до дюйма с четвертью. Средние параметры у него таковы:
VTm.201:
- Длина фитинга – от 48 до 60 мм.
- Диаметр – от 1/2 до 1 и 1/4 дюйма.
- Размеры – от 16 до 40 мм.
- Вес изделия – от 49 до 267 гр.
Преимущества использования.
- Европейские стандарты качества.
- Увеличенная пропускная способность.
- Прочность.
- Термическая стойкость.
- Надежность соединения.
- Полное соответствие отечественным стандартам для инженерных сетей.
- Низкая стоимость изделия.
- Увеличенный срок эксплуатации.
Технические характеристики.
- Материал корпуса – никелированная латунь.
- Номинальное давление – 25 бар.
- Температурные условия работы – от -30 до +115 градусов.
- Аварийная температура - +130 градусов.
- Резьба муфты – наружная трубная, по требованиям ГОСТ 6357.
- Имеются насечки на резьбе для лучшего удержания.
- Усилие обжатия гильзы – 1200 Н..
- Полный срок работы – до 50 лет.
Основные характеристики VTm.201.N.001604 |
|
| Диаметр | 16х1/2" |
| Резьба | наружная |
| Тип фитинга | соединитель |
| Исполнение | переходной/редукционный |
| Материал корпуса | никелированная латунь |
| Номинальное давление | 25 бар |
| Максимальная температура | +115 ºС |
| Тип насадки пресс-инструмента (по каталогу REMS) | ТН |
| Усилие обжатия гильзы, не менее | 1200 Н |
| Применение | для металлопластиковых труб |
| Средний полный срок службы | 50 лет |
| Рабочее давление | 10 бар |
| Страна производитель | Италия |
| Гарантия от производителя | 120 месяцев официальной гарантии |
