Большая проблема, при высокой концентрации трубопроводов, пробросить еще одну трубу отопления или водопровода, особо не загромождая пространство помещения. Поможет в решении вопроса обвод полипропиленовый. Оснастка используется в случае препятствия (кабельный канал, трубный стояк и т. п.) на пути прокладываемой трубы.
Модификация изделия
В каталоге обвод находится под маркировкой VTp.793. При необходимости, можно приобрести обводы данной модификации в следующих размерных вариантах, исходя из диаметра стыковки с трубой:
- 793.0.020 - для трубного сопряжения с диаметром на 20 мм.
- 793.0.025 - под трубные коммуникации с диаметром на 25 мм.
- 793.0.032 - на трубы диаметром 32 мм.
- 793.0.040 - для труб с сечением на 40 мм.
Конструктивные особенности

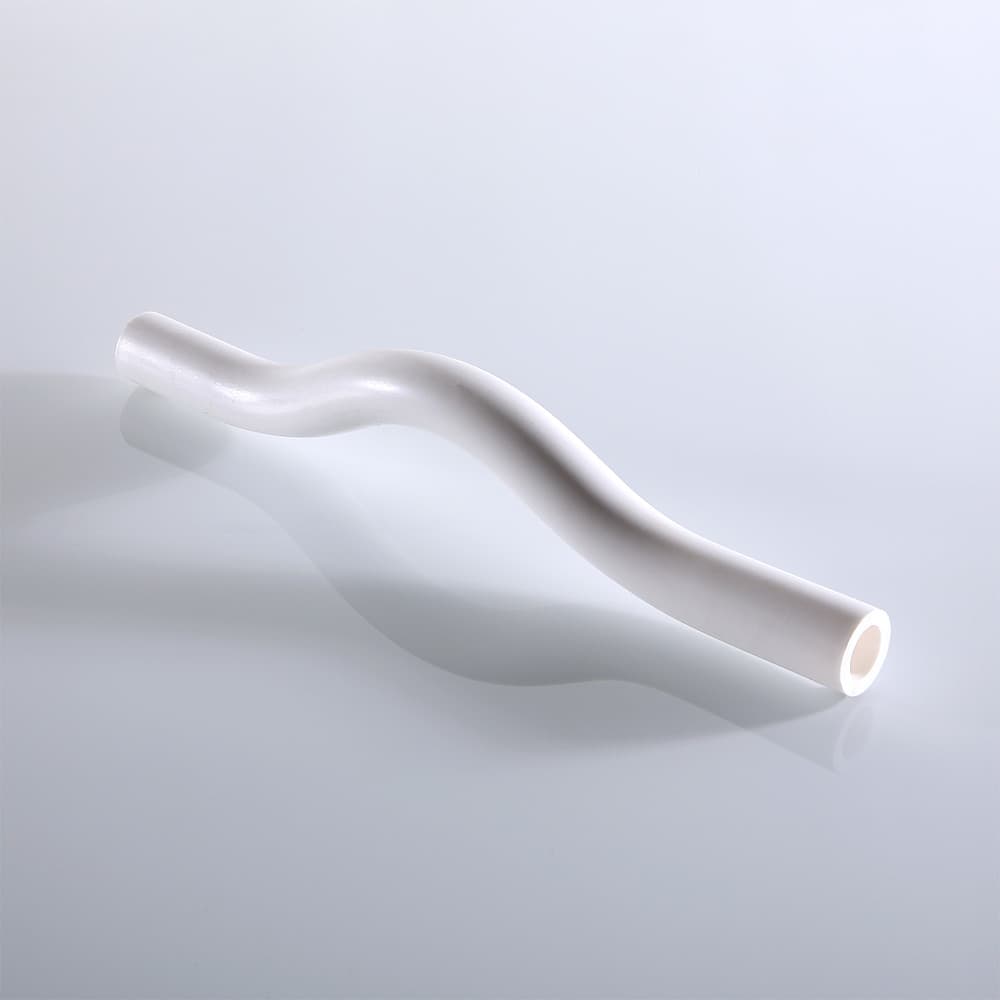

Изделие имеет правильный радиусный изгиб, что позволяет наиболее оптимально и практично обойти препятствие в виде вертикально стоящей трубы. Обвод отлит с применением полипропилена. Марка материала PPR-100.
Преимущества и отличительные особенности
- Достаточная толщина стенок, что дает возможность выдерживать серьезные температурные напряжения, создаваемые рабочей средой.
- Точность стыковки, благодаря идеальному торцеванию концов обвода. Сопряжение с трубами получается герметичным, без риска образования течи.
- Состыковка с трубами посредством раструбной пайки. Для сопряжения не нужны какие-либо дополнительные фитинги, только термопаяльник.
- Безупречная эксплуатация в течение 84 месяцев без ревизии и замены (при условии соблюдения стандартов монтажа и технологии пайки).
- Аккуратность внешнего вида корпуса, не требующего дополнительного расхода на его облагораживание посредством лакокрасочных работ.
- Коррозионный износ исключен, ввиду особенностей структуры и специфичных свойств полипропилена.
Технические характеристики
- Минимальное температурное ограничение - до +5 градусов.
- Максимальный температурный предел - до +95 градусов.
- Верхний показатель по давлению рабочей среды - до 25 атмосфер.
Производителем обвода является компания Valtec (Италия).
Основные характеристики VTp.793.0.020 |
|
| Диаметр | 20 мм |
| Тип фитинга | обвод |
| Исполнение | равнопроходной |
| Материал корпуса | полипропилен PPR-100 |
| Номинальное давление | 25 бар |
| Максимальная температура | +95 ºС |
| Применение | устанавливается в местах пересечения трубопроводов |
| Страна производитель | Италия |
| Гарантия от производителя | 84 месяца официальной гарантии |
