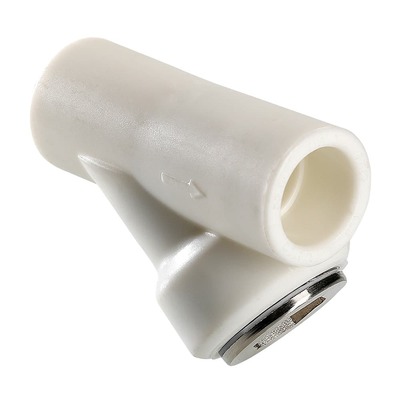

Для оперативного отсечения требуемого участка полипропиленового трубопровода, в случае посадки давления, необходима установка клапана VTp.716. Клапан обратный полипропиленовый монтируется на трубных коммуникациях посредством раструбной пайки.
Модификация изделия
Клапан производится в трёх возможных варианта:
- VTp.716.0.020 - на трубы с диаметром в 20 мм.
- VTp.716.0.025 - для трубных коммуникаций с сечением 25 мм.
- VTp.716.0.032 - под трубы с диаметром в 32 мм.
Конструктивные особенности
Техническая оригинальность изделия - расположение тарелки-захлопки под углом в 45 градусов по отношению к корпусу. Отличие не создаёт излишнего гидросопротивления при нормальном давлении транспортируемой рабочей среды.
Основные составляющие клапана:
- Корпус (полипропилен марки PPR-100).

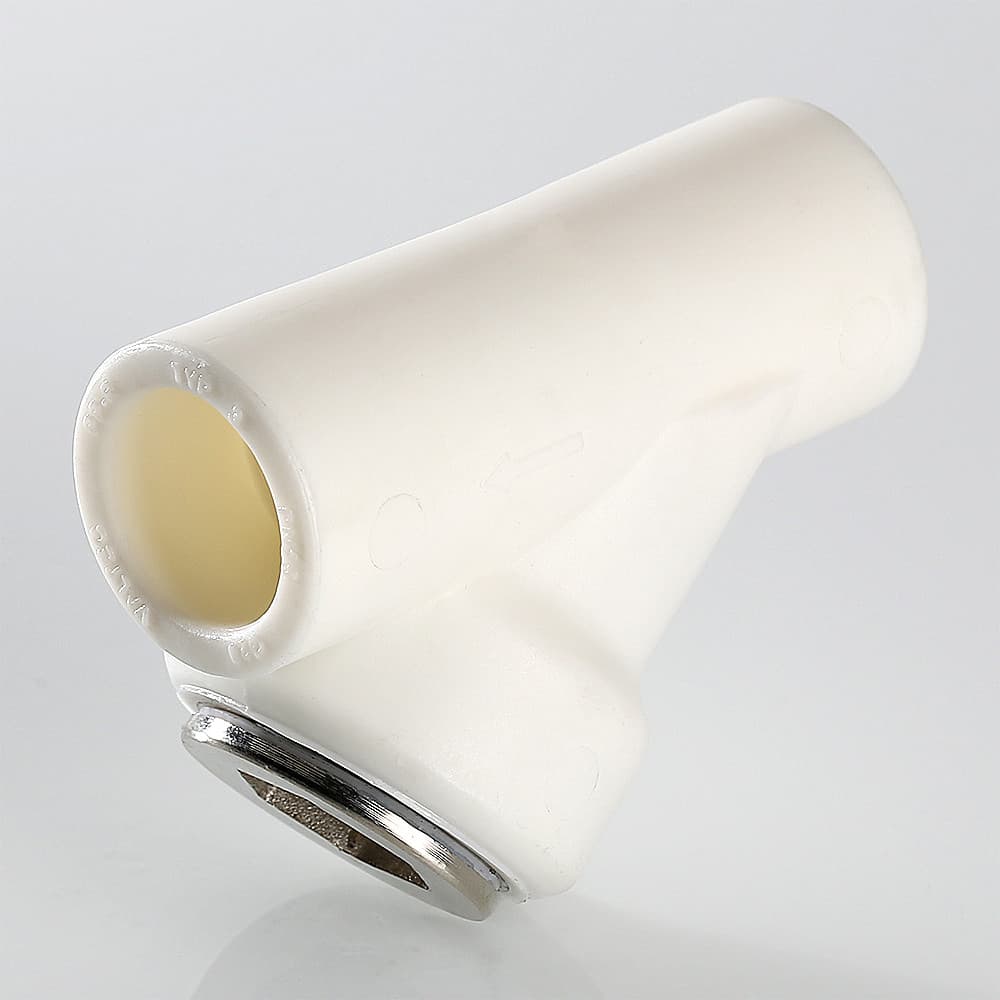

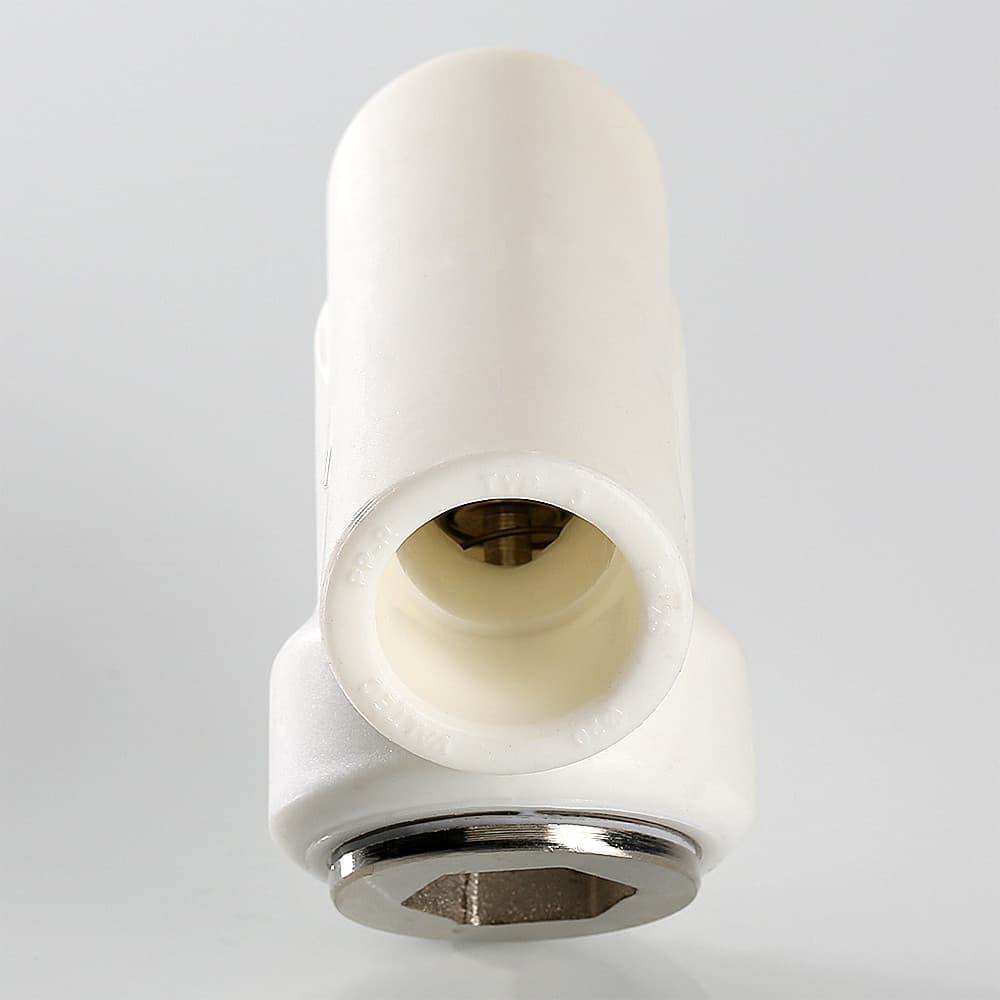

- Пробка из латуни (марка металла CW614N) с головкой под шестигранный ключ.
- Стальная пружина (марка металла AISI304).

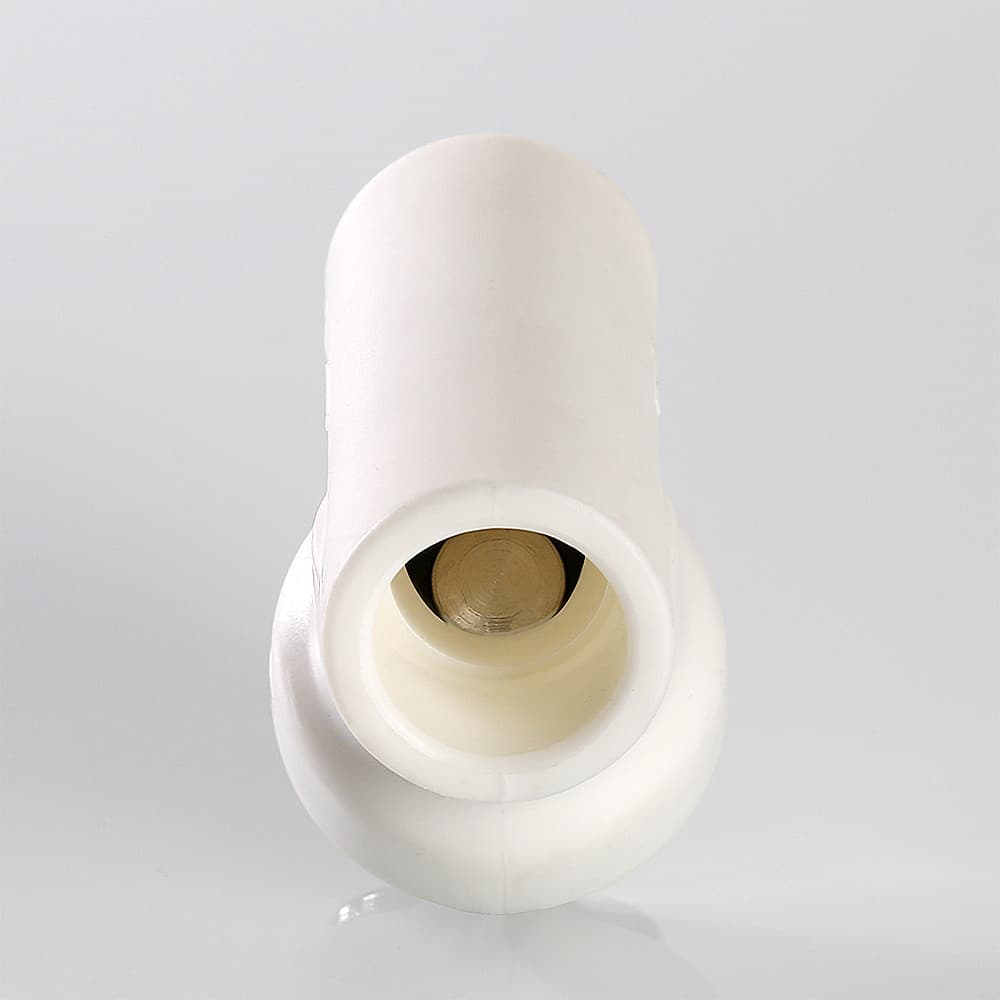

- Тарелка-захлопка (латунь CW614N).
Захлопывание тарелки обратного клапана производится самостоятельно, как только давление в трубе понижается до 0,05 атмосферы.
Преимущества и отличительные особенности
- Простота монтажа методом раструбной пайки - на патрубках корпуса имеется паз под разогретую трубу.

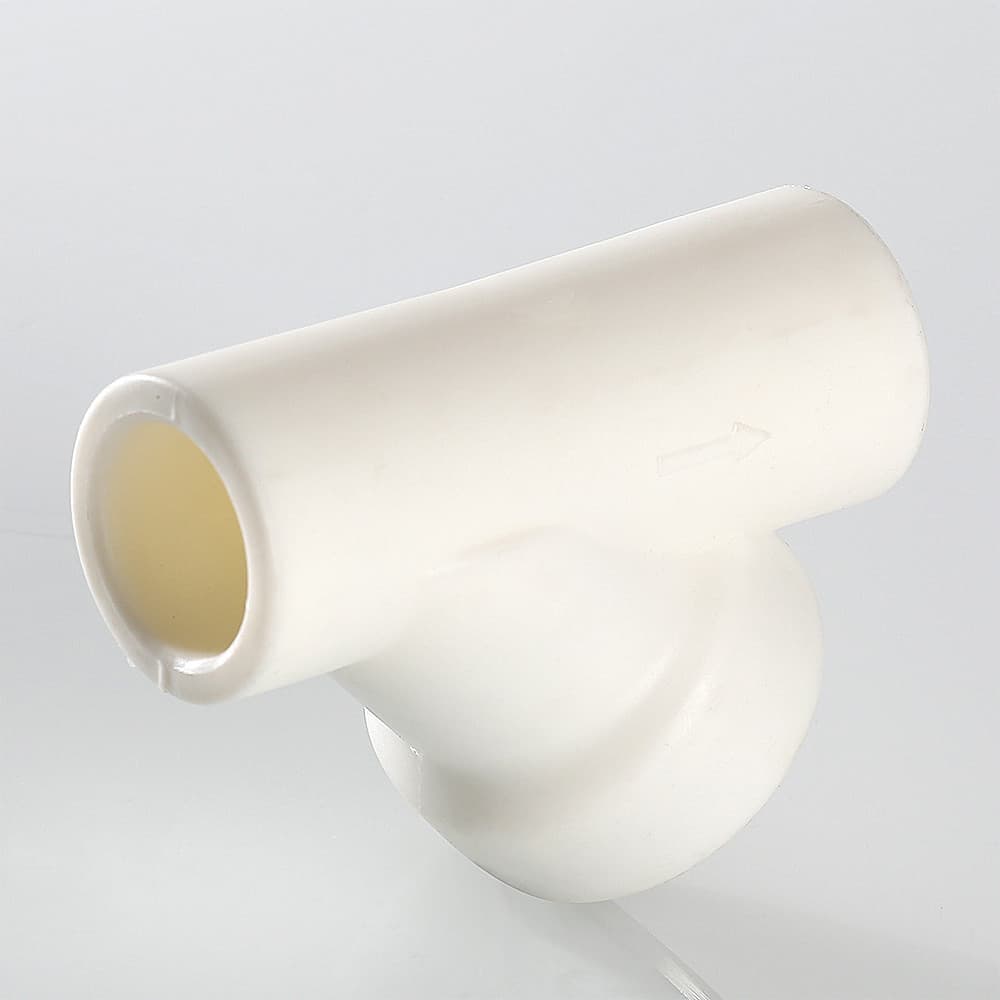

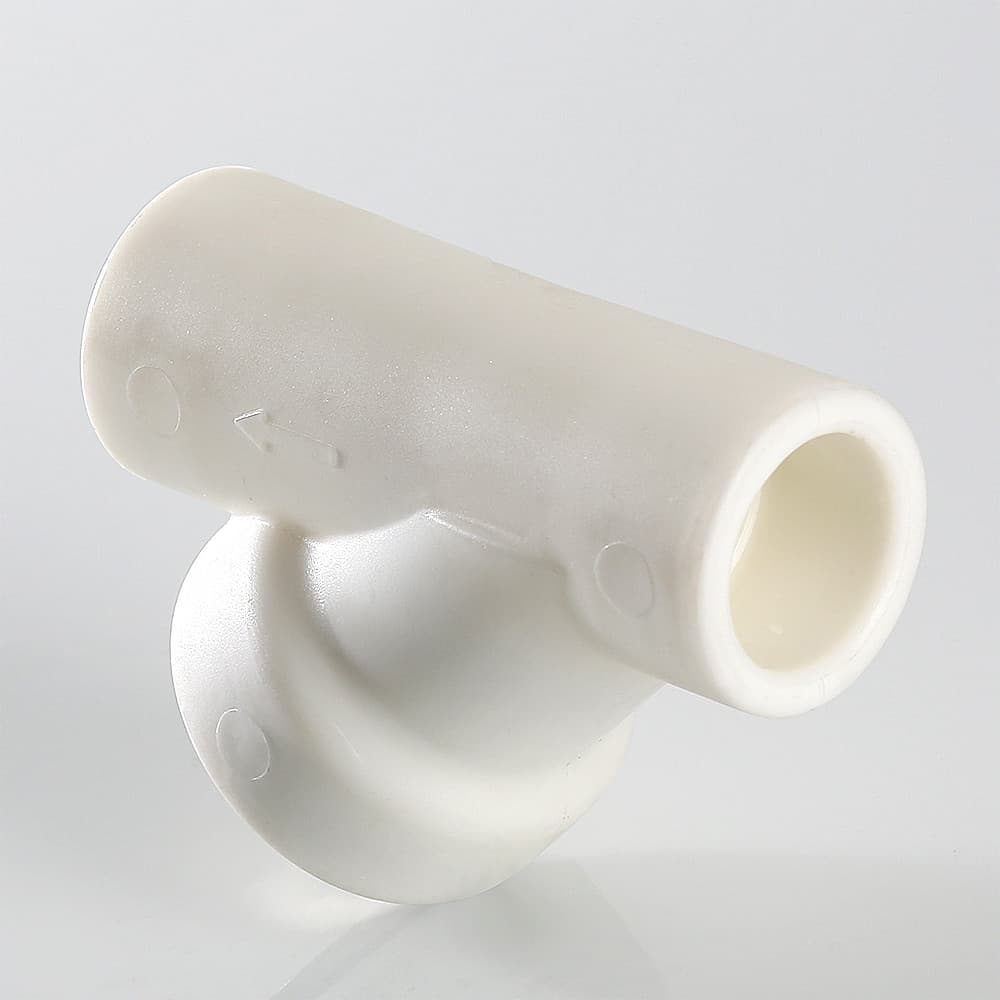

- Монтажник никогда не допустит неправильной установки - на корпусе маркировка в виде стрелки направления рабочего потока.
- Возможна установка на трубе в любом положении - надежность посадки тарелки-захлопки клапана не меняется.
Технические характеристики
- Минимальная температура - +5 градусов.
- Максимальная температура - +95 градусов.
- Верхний предел по давлению - 25 атмосфер включительно.
- Эксплуатационный срок службы - до 180 месяцев.
С изделием поставляется паспорт-инструкция с талоном гарантии качества установленной европейской формы.
Компания-производитель - Valtec (Италия).
Основные характеристики VTp.716.0.020 |
|
Диаметр | 20 мм |
Тип фитинга | клапан обратный |
Исполнение | равнопроходной |
Материал корпуса | полипропилен PPR-100 |
Номинальное давление | 25 бар |
Максимальная температура | +95 ºС |
Применение | обеспечивает протекание жидкости только в одном направлении |
Средний полный срок службы | 15 лет |
Страна производитель | Италия |
Гарантия от производителя | 120 месяцев официальной гарантии |
